广东东莞23米跨拱形屋顶车库设计图施工图

拱形屋顶厂家 2023-04-06 15:15:11 图纸图集 1106 ℃ 1 评论

这是广东东莞的拱形屋顶车库，在车库上安装这种拱形屋顶好处有很多，首先可以看出空间是增大了许多，比平常正常的房屋是大了许多。

现在由杰达钢构技术员胡子豪先生带大家看一下这份图纸。

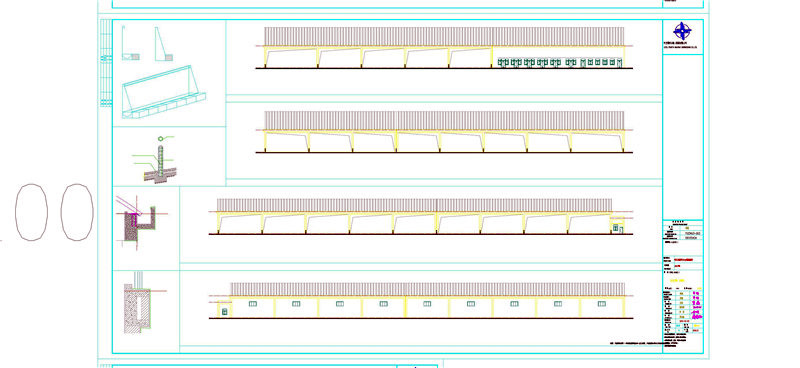

这是拱形屋顶的立面图，可以看出图中有三根钢架支撑着上面的拱形波纹钢屋盖。

其中一侧上面开了四张窗户，最下面的是存放间充电间。

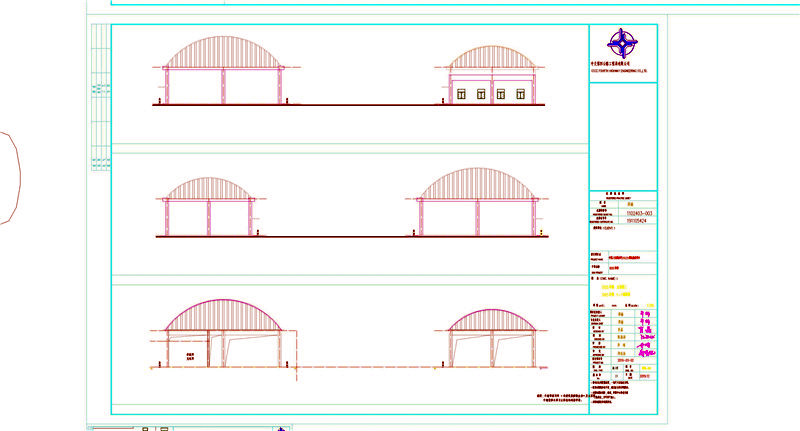

这是拱形屋顶的正立面图，将大型卡车停进去也是绰绰有余，厂房的右边是房屋。

天沟处的细节图也在这里，钢托板和拱脚部分有自攻螺栓打在一起。

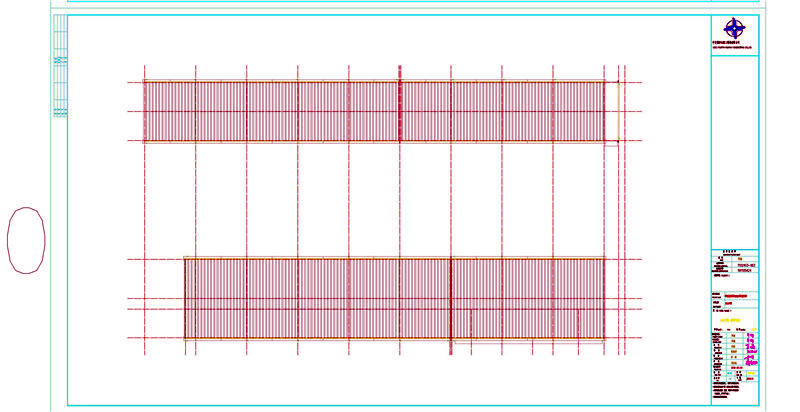

这是屋顶平面图，这些密密麻麻的就是拱形屋面，都需要进行防火设计：

1.本工程执行《建筑设计防火规范》(GB50016-2014(2018版)及其它现行专项消防规范。

2.防火分区详见各层平面图及所附防火分区图。

3.除通风井外的所有管道井每层均封板,封板钢筋与楼板钢筋同时绑扎,待管道安装就位后二次浇捣混凝土封板,井壁应为耐火极限不低于1.0小时的不燃烧体,井壁的检查门应采用丙级防火门,门下设200mm高的素混凝土门槛。电缆井、管道井与房间、走道等连通的孔洞,其缝隙应采用不燃烧梯材料填塞密实。

4.管道穿过隔墙、楼板时,应采用不燃烧材料将其周围的缝隙填塞密实。

5.特级复合防火卷帘、防火门的选用应符合防火规范的要求,防火门须采用钢质防火门。

6.各防火分区、设备用房、电梯机房、楼梯间等均采用不燃烧材料的防火墙分隔,防火墙的耐火极限不低于3小时。

7.幕墙与每层楼板、隔墙处的缝隙,均采用防火材料封堵,窗槛墙高度不小于800mm。

8.防火墙、设备用房、消防电梯机房等处的门均为甲级防火门,各种安全疏散楼梯及前室的门均为乙级防火门,并向疏散方向开启,管道井的检修门丙级防火门。

这就是23米跨拱形屋顶车库设计图施工图，您有任何建议或者疑问都可以评论或者联系我们。
