广东深圳车库上安装拱形屋面设计图

拱形屋顶厂家 2023-04-06 15:45:19 图纸图集 949 ℃ 0 评论

接包角板和压型板在车库上面安装拱形屋面也是一种很好的旋转，首先可以遮风挡雨，其次可以增加室内面积。

这是一个位于广东深圳的需要安装拱形屋面车库的图纸，由杰达钢结构技术员胡子豪先生带大家一探究竟。

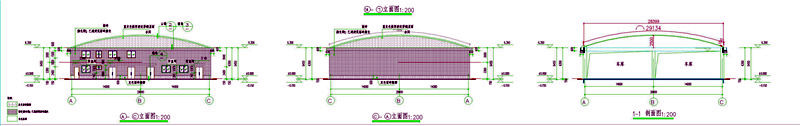

这是拱形屋面的立面图，它的材料为蓝灰色拱形波纹彩钢屋面。跨度为28米，拱高为2.5米。长度为142.25米。总面积为3983平方米。

在我们杰达专业的施工下需要12天即可完成。在最下面的砖颜色为灰色面砖勒脚。

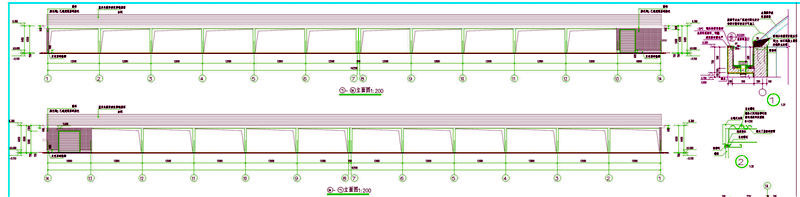

这是拱形屋面的立面图，每个车库长度为12米。

在天沟部分，拱脚节点由厂家进行深化设计，设计完成后，与预埋件做打钉焊接处理，并用C35细石混凝土灌实并做防水处理。

天沟中间还设置了落水管，檩条之间用拉铆钉连接包角板和压型板。

这是天沟细节图，在拱脚出设置泛水板，将拱脚处的水引到天沟内部。

在拱脚处还设置了泡沫堵头密封胶等等。这些都能有效的防止水流进去造成腐烂，影响拱形屋面的使用寿命。

以上就是广东深圳车库上安装拱形屋面设计图，如果你也有类似的安装拱形屋面可以联系我们。
