砖混拱形屋面与采光板安装工艺指南

砖混拱形屋面是指以砖混结构为下部支撑，上部采用金属波纹屋面板覆盖的建筑体系，具有整体性能稳定、防火性能好、维护成本低的特点。本文以海南斗门港口工程为例，介绍砖混拱形屋面与采光板的集成安装工艺。

工程概况

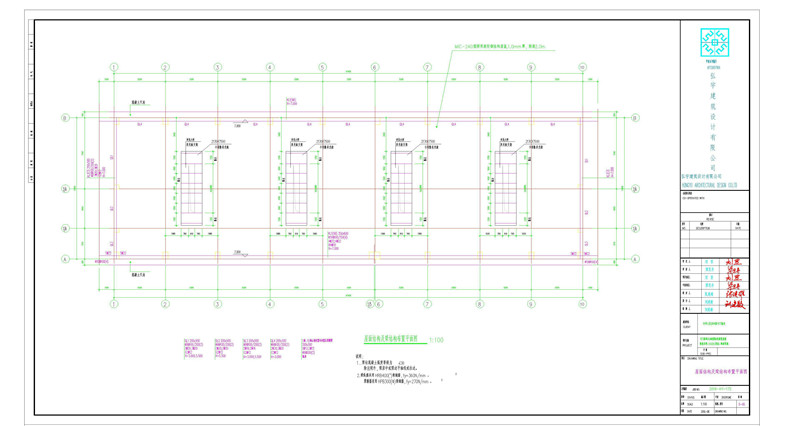

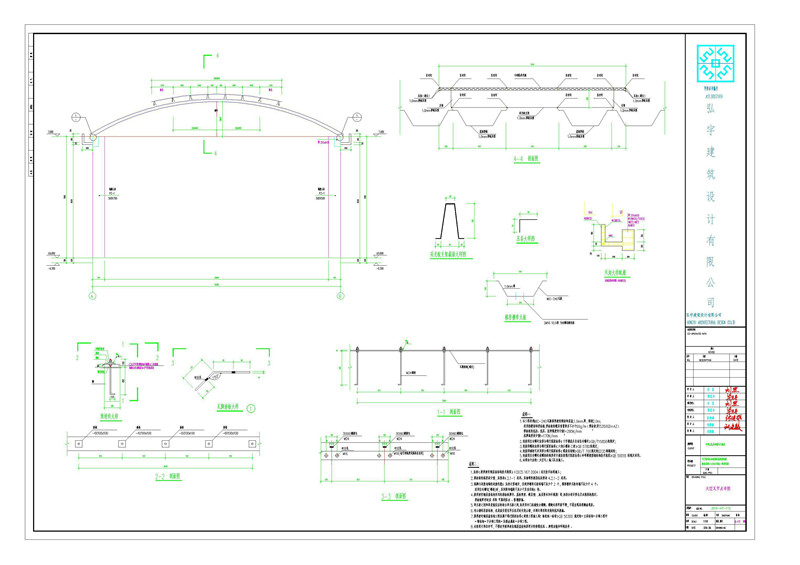

该港口项目采用MIC-240瓦版拱形波纹钢结构屋盖，是典型的砖混下部、金属屋面上部的复合结构。屋盖板厚度1.0mm，拱高2.0m，采用热镀铝锌彩涂板（型号TS350GD+AZ），具有优异的耐腐蚀性能，镀层重量不小于60g/m²。

材料性能规范

彩涂板技术指标

• 彩涂板型号：TS350GD+AZ（热镀铝锌彩涂）
• 板厚规格：1.0mm
• 镀层重量：≥60g/m²
• 抗拉强度设计值：f=295N/mm²
• 抗压强度设计值：f=295N/mm²
• 抗剪强度设计值：f=170N/mm²

采光板安装与固定

屋顶采用阳光型采光板覆盖，通过自攻钉固定于波纹钢板顶部，每跨采光板需打6个自攻钉确保稳固。天沟内宽度设计为500mm，便于排水和维护通行。

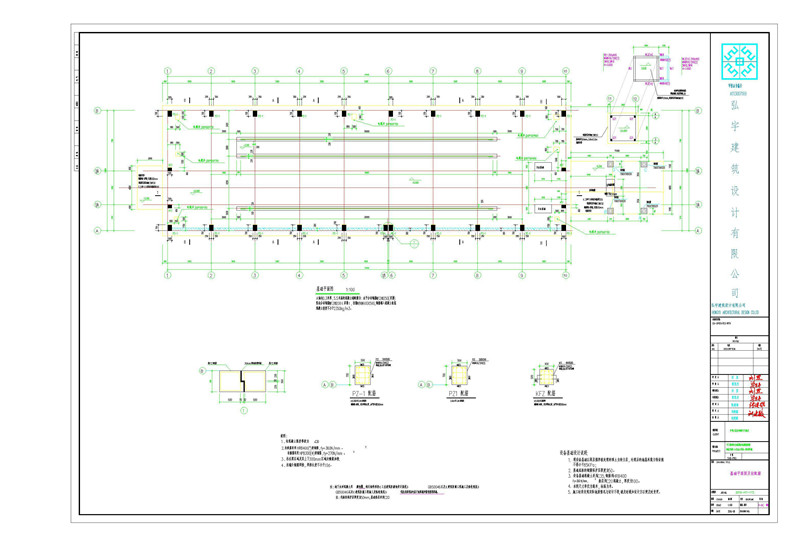

预埋件与混凝土施工

预埋件构成

• 上层：两个螺母+一个垫板+一个铁板
• 下层：调节螺母一个，用于微调高度
• 混凝土等级：C30不可收缩细石混凝土

预埋件的二次浇捣混凝土必须达到设计强度后，方可进行屋面安装，这是确保整体结构安全的关键工序。

屋面安装规范

连接件规格要求

• 自攻螺钉标准：GB/T15856《十字槽盘头自钻自攻螺钉》
• 螺栓标准：GB 5780《六角头螺栓 C级》
• 锚栓材料：符合GB/T 700《碳素结构钢》的Q235钢

施工队伍要求

必须由具有专业资质的太空瓦（波纹屋面）施工队伍施工，确保安装工艺规范、防水处理达标。

常见问题

砖混结构为何选择波纹钢屋面？

砖混结构承载力强，与轻质波纹屋面结合，既保证建筑整体刚度，又能实现大跨度无梁空间，经济性和功能性兼得。

采光板打几个自攻钉才能保证安全？

根据设计规范，每跨采光板至少打6个自攻钉，间距应均匀，以分散风荷载和积雪荷载。

预埋件混凝土强度不足能否施工？

严禁在混凝土强度不足情况下安装屋面，必须待C30混凝土达到设计强度（一般28天养护）后方可进行，否则易导致沉降变形。

小结

砖混拱形屋面工程涉及下部结构、预埋件、波纹屋面、采光板等多个系统的协调配合，江苏杰达钢结构工程有限公司在港口、工业等领域积累了丰富经验，通过严格的材料选用、规范的安装工艺，确保了工程质量和使用寿命。
