江西九江20米拱形屋顶厂房施工设计详解

混合结构的拱形屋顶厂房融合了传统砖混下部结构与现代金属薄壁上部结构的优点，在施工周期、成本控制与功能性上取得了良好平衡。本文以江西九江20米跨拱形屋顶厂房项目为例，介绍混合结构体系的设计特点、屋面系统与支撑系统。

项目概况与结构体系

本项目为江西九江的工业厂房，采用创新的混合结构设计：

• 下部结构：砖混结构，提供稳定的基础与侧向支撑
• 上部结构：金属薄壁结构，实现跨度与空间的优化
• 建筑跨度：20米
• 建筑长度：60米
• 建筑面积：1200平方米
• 施工周期：约5天

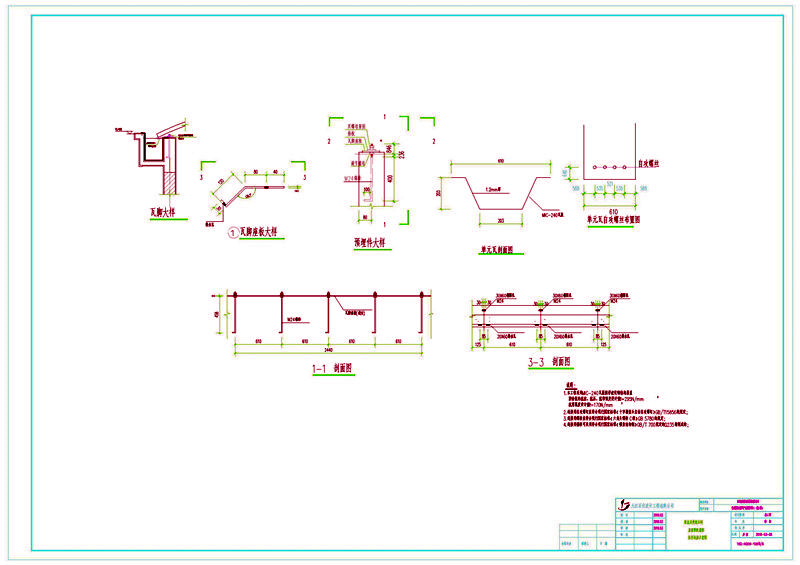

屋面系统设计与规格

拱形波纹钢屋盖参数

• 屋面板型：MIC-240瓦版拱形波纹钢板
• 板厚：1.2mm
• 板材来源：上海宝钢
• 拱高：4米
• 矢跨比：0.2

屋面材料强度指标

• 彩涂板抗拉、抗压、抗弯强度设计值：295N/mm²
• 抗剪强度设计值：170N/mm²
• 屋面结构形式：由专业厂家设计与安装

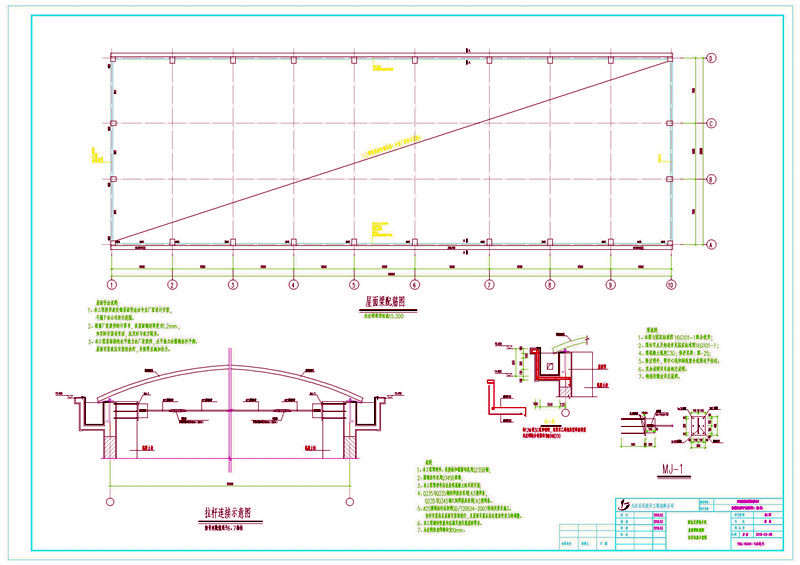

水平推力平衡系统

圆钢拉杆的作用

• 拱形屋顶结构会产生水平向外的推力
• 通过圆钢拉杆在厂家提供的计算基础上进行平衡
• 屋面安装前需提前安装拉杆并按要求施加张力
• 拉杆张力的合理控制是确保屋顶稳定性的关键

圆钢拉杆通过将拱形屋顶向外的推力均匀拉回，实现了结构的内力平衡。这种设计相比传统的厚重支撑柱更加经济且美观，特别适合跨度较大的工业建筑。

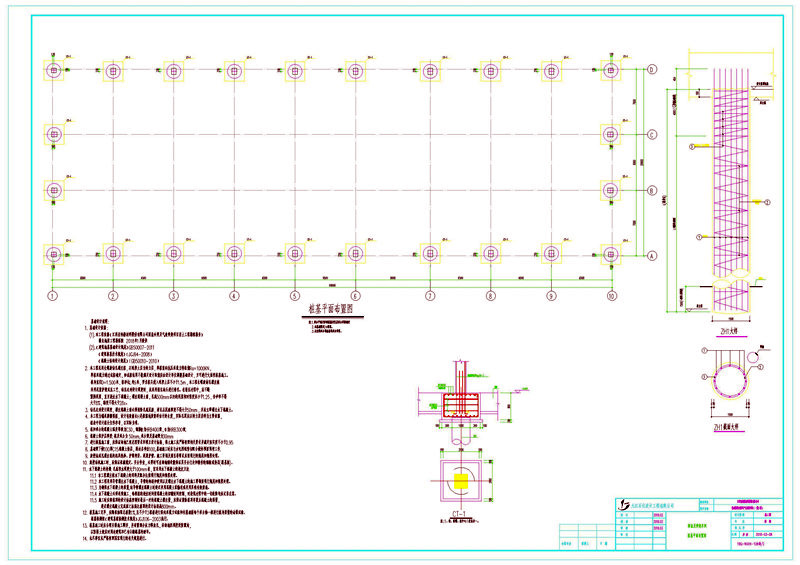

下部混凝土结构规范

混凝土柱的设计要求

• 混凝土强度等级：C30
• 保护层厚度：标高0.000以下35mm，0.000以上25mm
• 柱纵筋连接：采用焊接（闪光对焊或电渣压力焊）
• 柱箍筋：采用矩形箍筋复合方式，加密区范围按规范确定

柱配筋的关键点

• 柱配筋应配合国标图集16G101-1第63~69页使用
• 纵筋连接点位置可根据需要适当提高，优质在层净高中部
• 因屋面结构找坡，顶层柱长应根据屋面斜度调整
• 柱底标高按基础图确定，底层柱长应根据基础顶面标高调整

连接件与紧固件规范

螺钉与螺栓标准

• 连接用自攻螺钉应符合GB/T15856（十字槽盘头自钻自攻螺钉）
• 连接用螺栓应符合GB 5780（六角头螺栓 C级）
• 连接用锚栓采用符合GB/T 700规定的Q235钢

这些连接件的规范应用确保了拱形屋顶与支撑结构之间的紧密与可靠，直接关系到整体结构的安全与耐久。

常见问题

为什么采用砖混+金属薄壁的混合结构？

这种混合结构体系充分利用了两种材料的优点：砖混结构提供了稳定的基础与侧向刚度，金属薄壁结构实现了大跨度与轻量化。与纯钢结构相比，混合结构降低了成本；与纯砖混结构相比，混合结构提高了跨度与施工效率。这是工业厂房设计中常见的优化方案。

圆钢拉杆为什么在屋面安装前就要装好并施加张力？

拱形屋顶的结构特性是向外推，如果拉杆安装过晚或张力不足，屋顶可能在自重与临时荷载下产生过大变形。提前安装拉杆并施加适当张力，能够确保屋顶从安装初期就处于稳定状态，防止累积变形与结构不稳定。

MIC-240瓦版相比其他型号有什么优势？

MIC-240瓦版的波纹设计经过优化，提供了良好的刚度与防水性能。相比更薄的板材，240型在1.2mm厚度下具有更高的承载能力；相比更厚的板材，在保证性能的同时实现了经济性。宝钢产品的品质保证也使得这个规格成为20米跨拱形屋面的常见选择。

小结
