新疆吉昌煤棚安装40米跨拱形屋面图纸

新疆吉昌昌吉市（维吾尔语：سانجى شەھىرى），新疆维吾尔自治区昌吉回族自治州下辖县级市，是昌吉回族自治州州府所在地。位于天山北麓、准噶尔盆地南缘，地处亚欧大陆中心。总面积7971.03平方千米  。截至2022年10月，昌吉市下辖6个街道、8个镇、2个乡。今天由杰达钢构技术员胡子豪先生带大家了解一下这张图纸，。

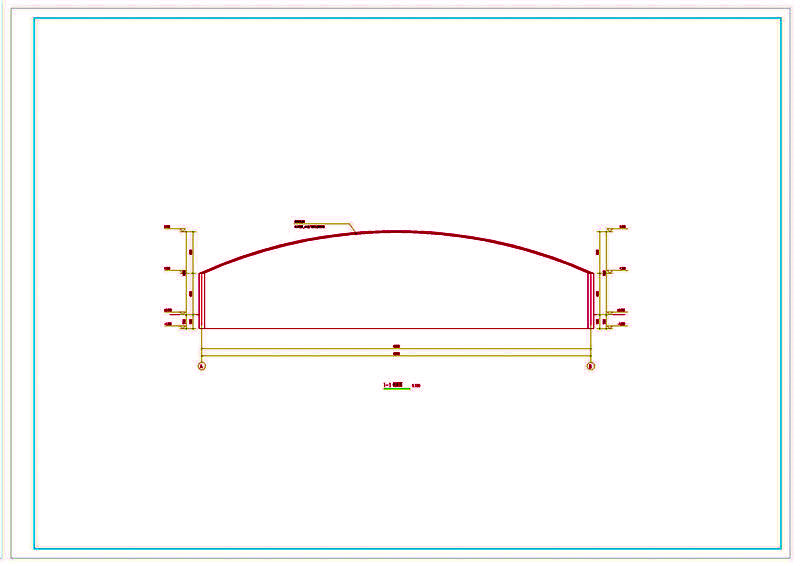

这是拱形屋顶的剖面图，跨度42米，拱形屋顶的拱高4.5米高，本工程屋面采用1.5mm厚压型钢板加工成薄壁拱形波纹屋盖，压型钢板加工和连接形式及技术要求由专业厂家提供。

在拱形屋顶的上面还有组合采光带，由专业厂家设计及制作安装。立柱的高度为4.5米。

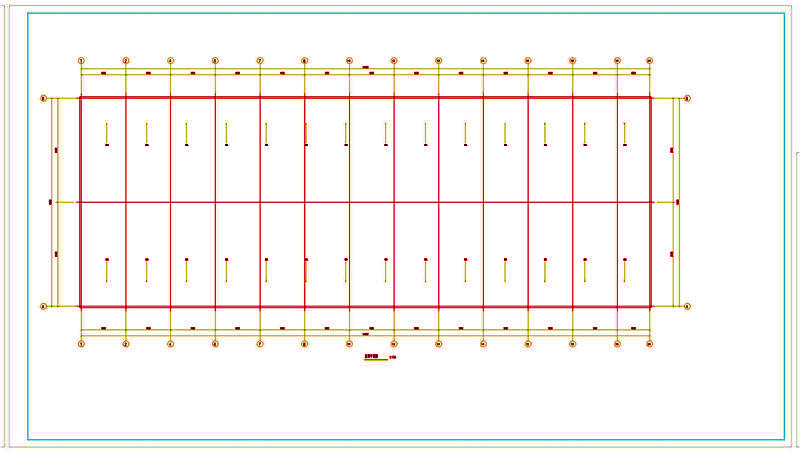

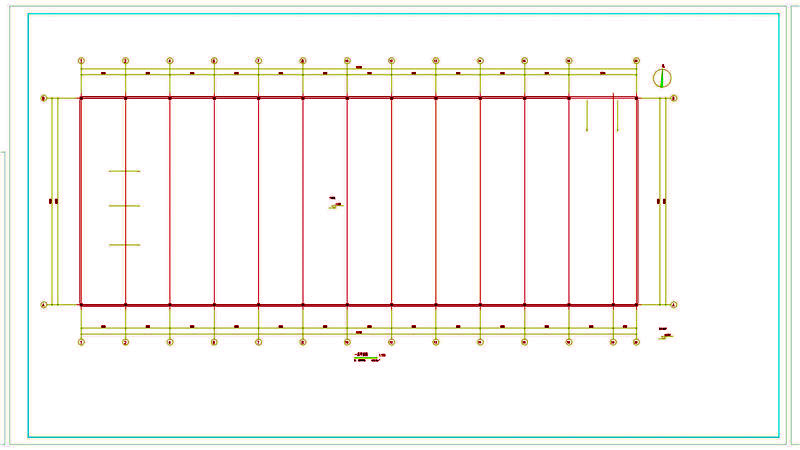

这是拱形屋顶的一层平面图，长度为112.7，总面积为4826.58平方米。

每隔9米安装一个立柱，总共20根立柱。

屋脊板及泛水板等配件之间的搭接缝尽可能背风设置，板横向搭接长度为一个波峰，板纵向搭接。

屋面板螺丝钉头不可钉在压型板波底处，板与板的搭接部位及露钉头均填涂密封胶。

在现场加工制作、吊装许可的条件下，尽量采用长尺寸压型板，以减少接缝、防止渗漏。
