云南砖混结构拱形波纹屋盖_648㎡工程设计方案

拱形屋顶的下部结构形式多样，其中砖混结构是常见的基础方案之一。云南某厂家的这项648平方米拱形波纹钢屋盖工程采用砖混下部结构，有效结合了传统建筑与现代钢结构技术的优势。

工程概览与结构设计

该工程为库房类建筑，采用砖混下部结构搭配拱形波纹钢屋盖的设计方案。根据施工图纸显示，该工程的主要特点包括跨度设计合理、立柱分布均匀、材料搭配科学。

屋顶主体与材料规格

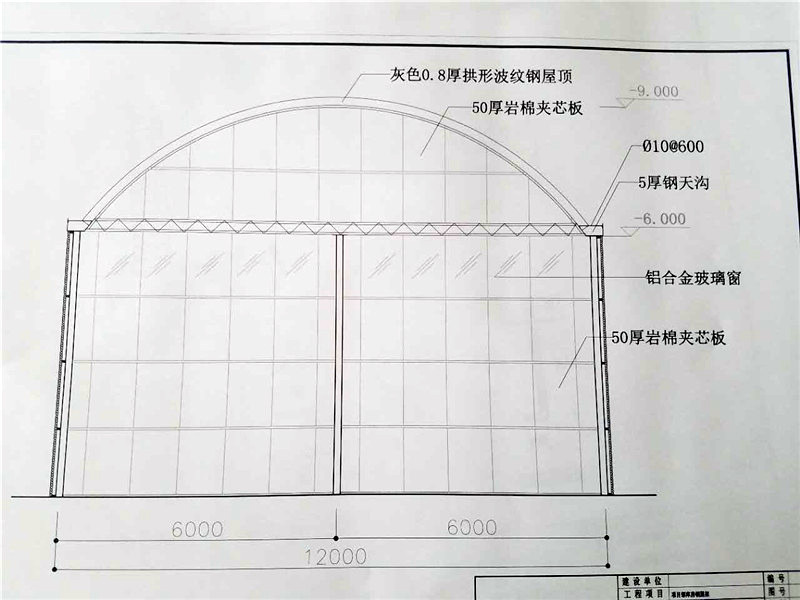

该工程的屋顶设计采用分层方案，从上到下依次为：

• 拱形波纹钢屋盖：0.8厚，灰色高强度结构钢板
• 保温隔热层：50厚岩棉夹心板，提供良好的保温隔热性能
• 侧边天沟：5厚钢天沟，确保雨水排放
• 采光通风：铝合金玻璃窗，侧面也配置50厚岩棉夹芯板

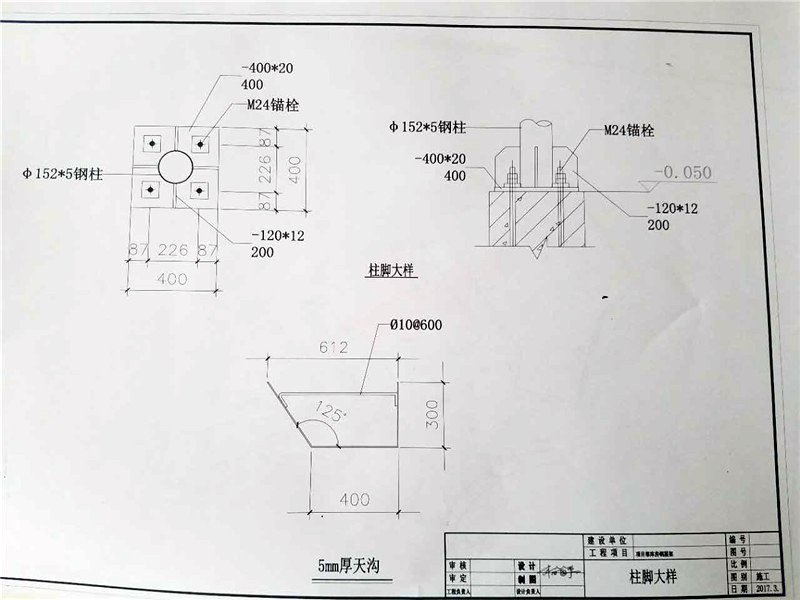

立柱与基础大样

该工程的立柱采用精准的工程设计，柱脚大样图显示重要参数如下：

• 钢柱中心尺寸：152*5（毫米）
• 锚栓规格：M24（四周均匀分布）
• 立柱间距：6米
• 库房长度：54米
• 总建筑面积：648平方米

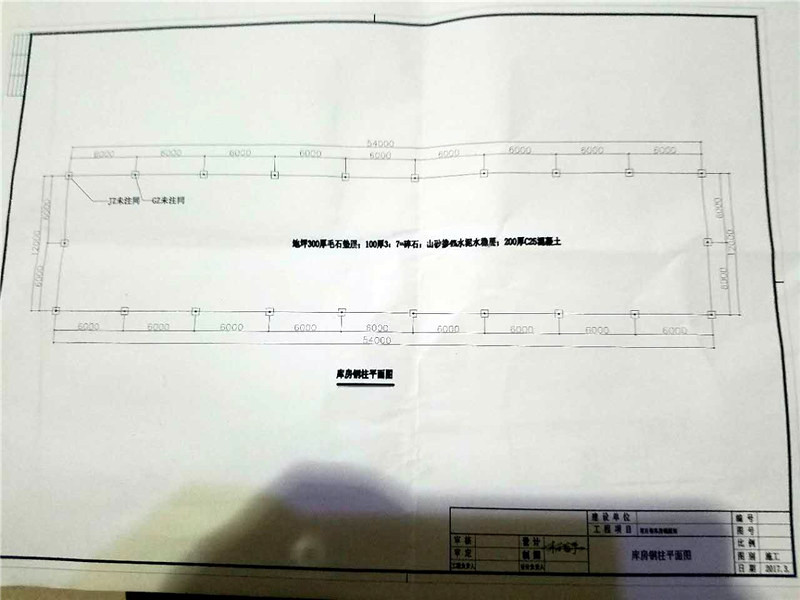

平面布置与施工特点

库房侧柱剖面布置采用均匀间距设计，每隔6米打一根立柱，共计9根，有效保证了建筑的结构稳定性和空间利用率。砖混下部结构搭配拱形波纹屋盖，充分发挥了各自的优势，既降低了整体造价，又保证了建筑的使用寿命。

常见问题解答

砖混结构与拱形屋盖如何配合？

砖混结构作为建筑的主体支撑，拱形屋盖通过立柱和基础钢板固定，两者通过科学的传力体系相互支撑，形成完整的建筑系统。

岩棉夹心板的保温性能如何？

50厚岩棉夹心板具有良好的保温、隔热和隔音性能，广泛用于工业厂房，能够有效降低室内温度波动。

该设计方案的适用范围有哪些？

砖混加拱形屋盖的方案适用于各类库房、厂房、仓储场所等，特别是对于改造老建筑时，该方案具有施工周期短、成本较低的优势。

小结

江苏杰达钢结构工程有限公司的这项云南648平方米拱形波纹屋盖工程，充分展现了砖混结构与现代钢结构技术的完美结合。通过合理的材料选择和精准的设计施工，确保了工程的质量和长期使用价值。若您需要类似的钢结构工程服务，欢迎咨询我们。
