浙江某公司厂房车棚拱形屋顶翻新工程

拱形屋顶厂家 2023-04-15 10:58:43 图纸图集 1002 ℃ 0 评论

大家好，今天又是新的一天了，在浙江我们有一个工程，是旧的拱形屋顶翻新工程。

今天杰达钢构技术员胡子豪先生带大家来了解一下这张拱形屋顶的图纸。

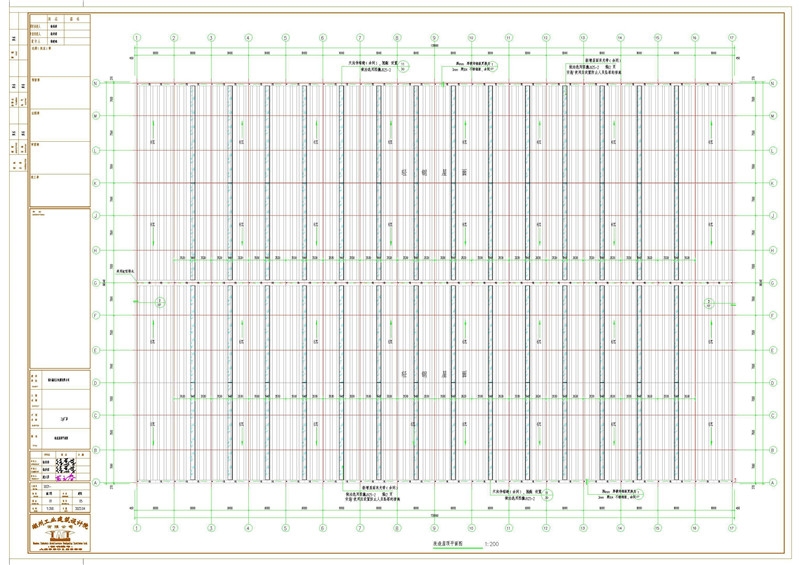

这是拱形屋顶的改造屋顶平面图，这座拱形屋顶的跨度为43.27米，长度为128.9米。

总面积5578平方米，我们杰达专业施工团队需要17天即可完成施工。

同时在新增的拱形屋顶的上面新增屋面采光带（余同），安装时候使用应设置防止人员坠落的措施。

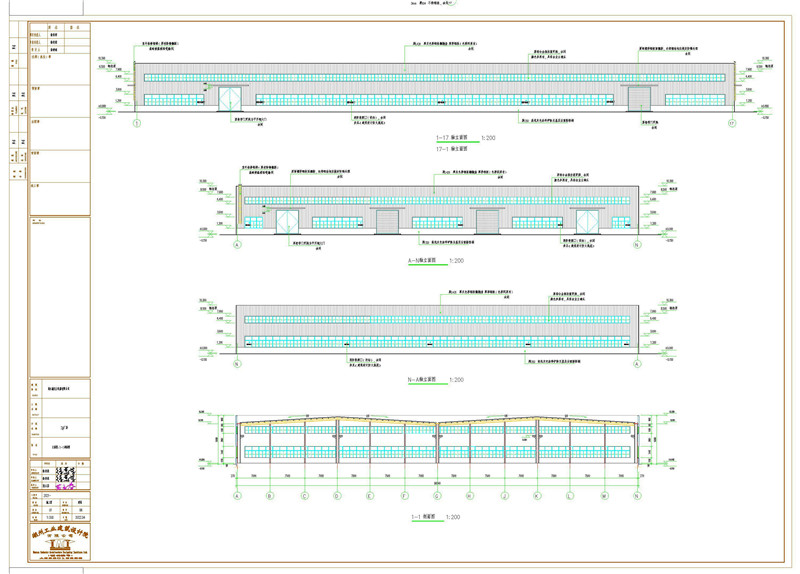

这是拱形屋顶的轴立面图，4mm的钢板厚镀锌钢板更换为3mm，304，不锈钢板。

本工程地面保留屋面作法:

(1)本工程屋面详建筑单体平面图,做法详建筑装修材料作法表;

(2)屋面排水坡度详平面图,天沟排水坡度不小于 1%%%,屋面坡向、分水线、雨水口位置以及出屋面管井等布置与作法详见建筑单体平面图,并配合设备各工种图纸施工;

(3)本工程屋面采用卷材防水、保温及找坡一体化做法,做法详建筑装修材料做法表。

(4)高跨屋面雨水排放至低跨层面处,雨水管弯头与屋面成 45%%D角,屋面设 250*250*60钢筋混凝土水簸箕承水,配筋 %%C6双向@100。

这是拱形屋顶的天沟以及一些细节点的大样图，中间拉有3mm厚500x50不锈钢拉条@1000。

原4mm厚镀锌钢板更换为3mm厚304不锈钢板，新增配套天沟支架（间距2m设置）。

防锈、防腐:

1.有油漆、耐酸、防腐、防护要求的房间,其做法详室内装修明细表及装修材料做法表;

2.有木装修房间的油漆做法详二次装修图;

3.木门采用亚光混油磨退;

4.其他露明金属件,在出厂时应刷防锈漆一道,安装后清理干净,再刷防锈漆一道和调和漆两道;

5.所有油漆颜色,需先做色板,会同业主、设计单位共同确定;

6.凡预埋木砖刷防腐剂两道,预埋铁件刷防锈漆两道;

上面就是关于浙江某公司厂房车棚拱形屋顶翻新工程纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
