江西某化工厂改造拱形屋顶图纸

拱形屋顶厂家 2023-04-16 17:20:51 图纸图集 1128 ℃ 0 评论

近年来，在拱形屋顶这一行业是愈演愈烈，很多厂家或者体育场所都要改造拱形屋顶。

今天大家来给大家看一下江西某化工厂改造拱形屋顶图纸。

这是拱形屋顶的立面图，可以看出上面为两个梁，跨度为25米。

拱形屋顶的最高处为10.5米，两个进库的尺寸都为9.8米，钢结构柱的高度为7米。

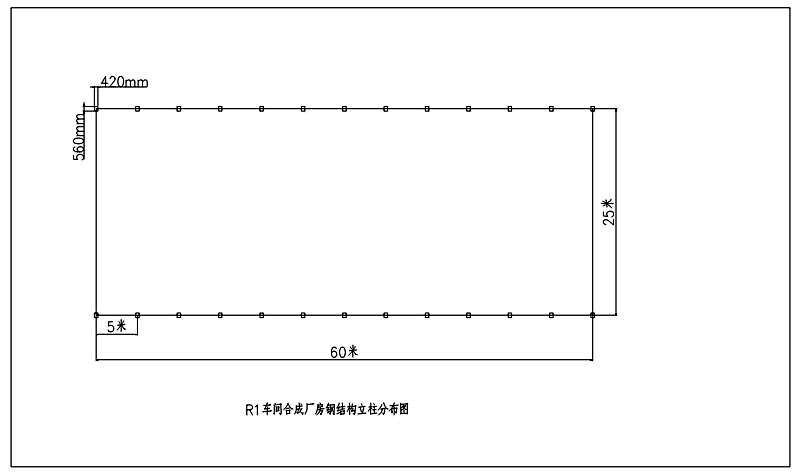

R1车间合成厂房的钢结构立柱分布图。按照每隔5米打一根立柱的方式进行布局，总长为60米，占地面积为1500平方米。

每个立柱的尺寸为420毫米宽、560毫米高。可以看出，立柱的位置和间距都经过了精心的设计和计算，以确保整个建筑的稳定性和承重能力。

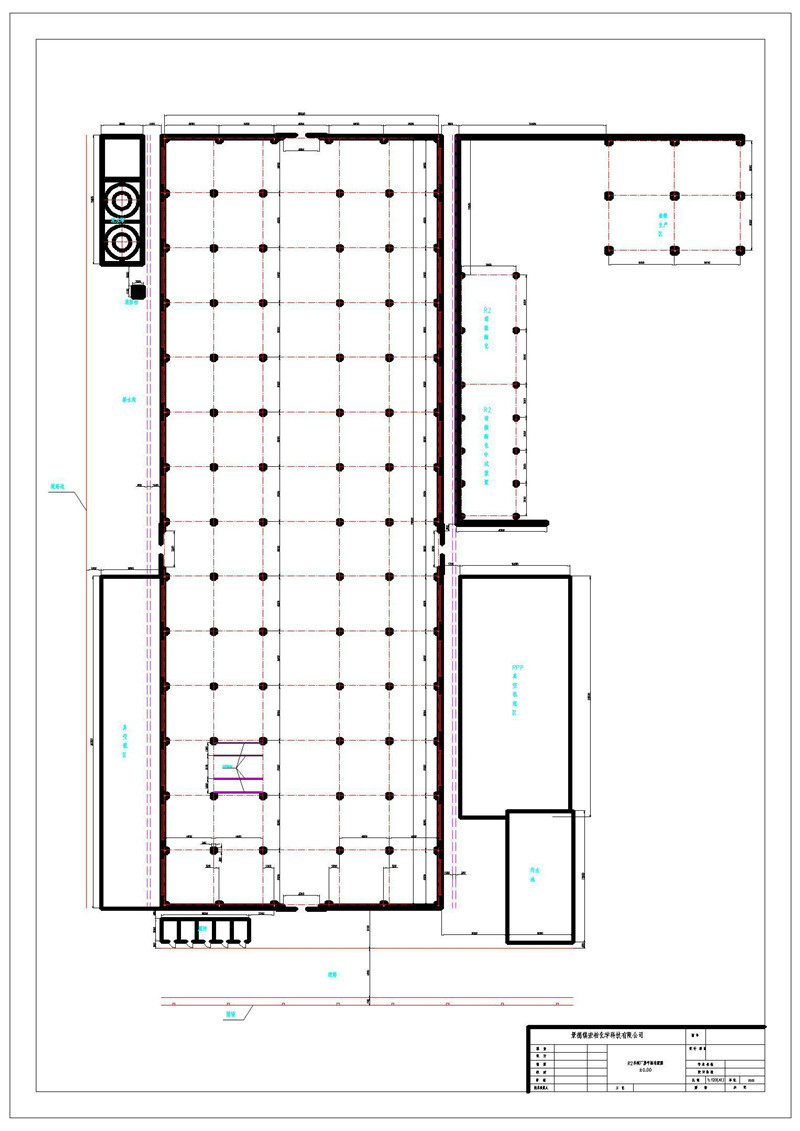

这是R2车间厂房平面布置图，我们库可以看出在厂房的右边有两小座，一座为R2连续酯化。另一座为R2连续酯化中试装置。

它的污水池和RPP真空机组区在一起，它的左边区域为真空泵区。
