天津某厂家封闭料棚安装彩钢瓦屋面图纸

拱形屋顶厂家 2023-04-16 22:21:56 图纸图集 1278 ℃ 0 评论

近年来，随着工业化生产的不断发展以及对工厂建筑的要求不断提高，越来越多的企业开始应用钢结构和彩钢瓦等新型材料，以打造更加稳固、美观和环保的建筑。

天津某厂家的封闭料棚正是采用了这种新型材料，并且该建筑中的彩钢瓦屋面图纸设计完备，以确保整个工程能够顺利进行。封闭料棚属于典型的工业性建筑，稳定性和密封性是首要考虑的因素。

今天杰达钢构技术员胡子豪先生带大家了解一下这份图纸。

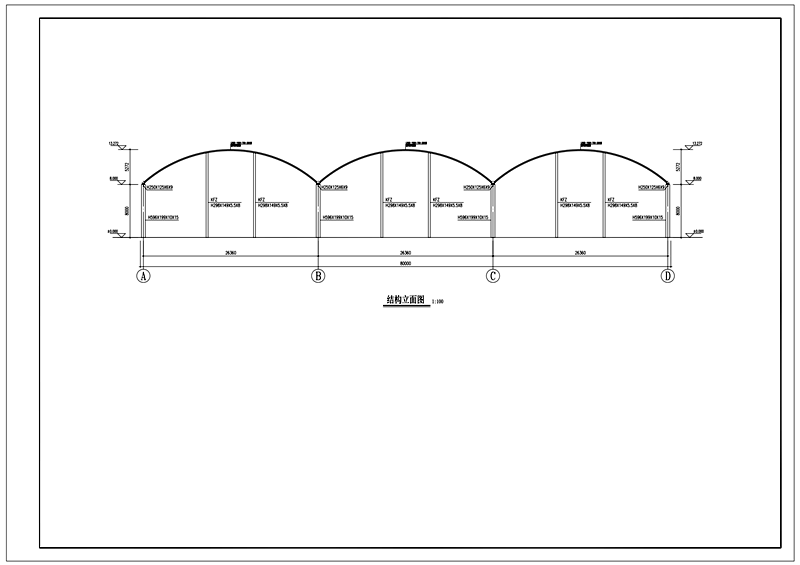

这是拱形屋顶的结构立面图，立柱的尺寸为KFZ H298X149X5.5X8，立柱的高度为8米。

LDGD-1000-700-200型拱形波纹钢屋盖，拱形屋顶的拱高为5.2米，拱形屋顶的跨度为26.3米。矢跨比为0.2。

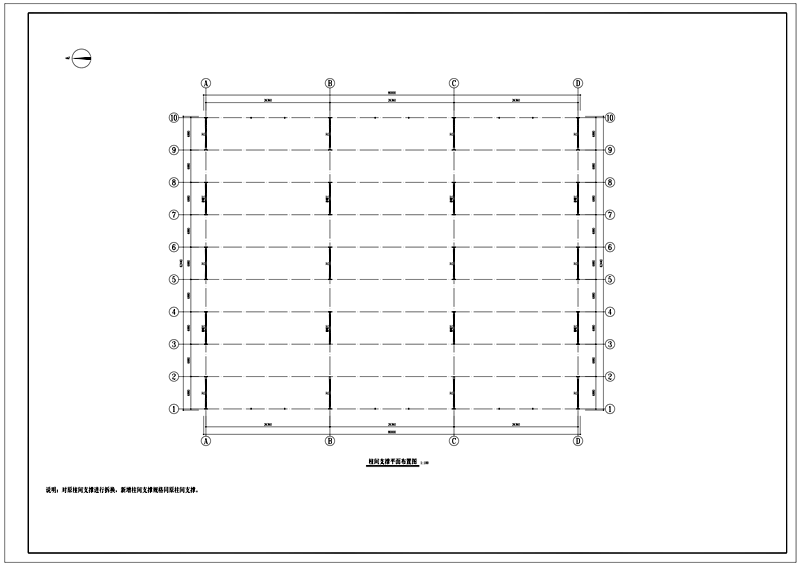

由于这是三连跨，所以中间的天沟承受压力更大。它的长度为80米。总面积为2104平方米。

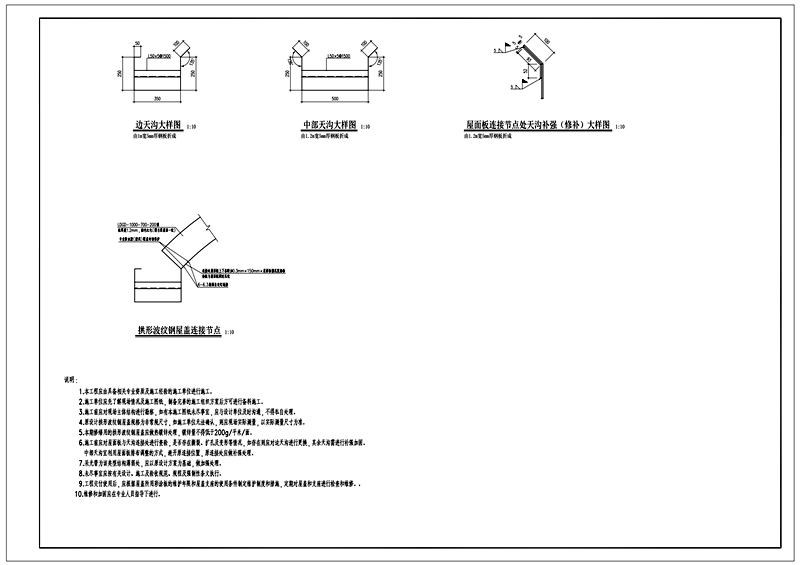

这是天沟细节图，内天沟两边拱脚和预埋件连接起来，连接处屋面板上下各附加0.3mm×150mm×屋面板槽底宽垫板垫板与屋面板同时压。高强自攻钉连接 拱脚和预埋件。

说明：

1.本工程应由具备相关专业资质及施工经验的施工单位进行施工。

2.原设计拱形波纹钢屋盖规格为非常规尺寸，如施工单位无法确认，则应现场实际测量，以实际测量尺寸为准。

3.本期修缮用的拱形波纹钢屋盖应做热镀锌处理，镀锌量不得低于200g/平米/面。 

4.施工前应对屋面板与天沟连接处进行查验，是否存在撕裂、扩孔及变形等情况，如存在则应对边天沟进行更换，其余天沟需进行补强加固。中部天沟宜利用屋面板排布调整的方式，避开原连接位置，原连接处应做补强处理。

5.采光带为该类型结构薄弱处，应以原设计方案为基础，做加强处理。

6.未尽事宜应按有关设计、施工及验收规范、规程及强制性条文执行。

7.工程交付使用后，应根据屋盖所用彩涂板的维护年限和屋盖支座的使用条件制定维护制度和措施、定期对屋盖和支座进行检查和维修。

8.维修和加固应在专业人员指导下进行。

该建筑所采用的彩钢瓦屋面材料具有防水、耐腐蚀、抗震性能强等特点。同时，在施工过程中也需要根据图纸要求进行精细计算和绘制，详细说明每个构件的规格、图形和配合方式等信息，以确保最终构建给予适度的重视。

根据彩钢瓦屋面图纸显示，该建筑所使用的钢结构类型为H型钢。屋面材料主要采用了高质量的彩钢瓦，整个彩钢瓦屋面图纸涵盖了每个构件的精确位置、尺寸、数量等各种详细规范，可以直观地展现出建筑物的全貌和相关特征。

总体而言，天津某厂家封闭料棚安装彩钢瓦屋面图纸充分展示了新型建筑材料和先进施工技术的重要性以及优越性，符合现代工业化生产的需要，不仅提高了整个建筑物的稳定性和保温性能，也为未来可持续发展提供了坚实的基础和支撑。
