江苏泰州粮仓安装拱形屋顶图纸

拱形屋顶厂家 2023-04-16 21:42:39 图纸图集 735 ℃ 0 评论

这是江苏泰州的某粮仓的图纸，在这粮仓内需要安装拱形屋顶，所以联系我们杰达钢构专业施工拱形屋顶的厂家。

安装拱形屋顶的优势有很多：

稳固性好：拱形屋顶采用了钢结构或混凝土结构，具备更强的承载力和抗震能力，能够有效地抵御自然灾害和不良气候等不利环境的影响。

美观性好：拱形屋顶造型独特，外观美观大方，可以带来视觉上的体验感受，提升建筑物的整体形象和品位。

通风性好：拱形屋顶有着明显的曲面特点，其内部空间相对开阔，有利于通风换气和降温，为使用者创造一个更加舒适的室内环境。

耐久性好：由于拱形屋顶的材料质量较高，所以相对具备更长的使用寿命和较低的维护成本，为业主提供更为经济实惠的解决方案。

建造效率高：拱形屋顶采用预制构件，施工化程度较高，因此在建造过程中，既能够节省时间，还能够降低人工成本，实现工程的快速高效完成。总之，安装拱形屋顶具备多个优势，这也是为何越来越多的建筑采用这种结构设计的主要原因之一。

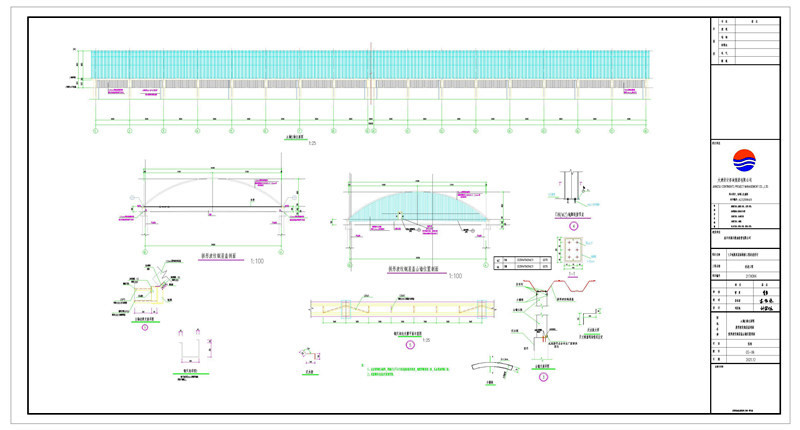

这是拱形屋顶的立面图和剖视图，这座建筑物的总厂为106米，拱形屋顶的跨度为24米。

拱形屋顶的材料为热镀锌彩涂板TS280GD+Z，厚度为1.2mm厚，颜色为海蓝色。

梯形槽单元山墙板，板厚1.2mm,颜色海蓝色。山墙女儿墙。

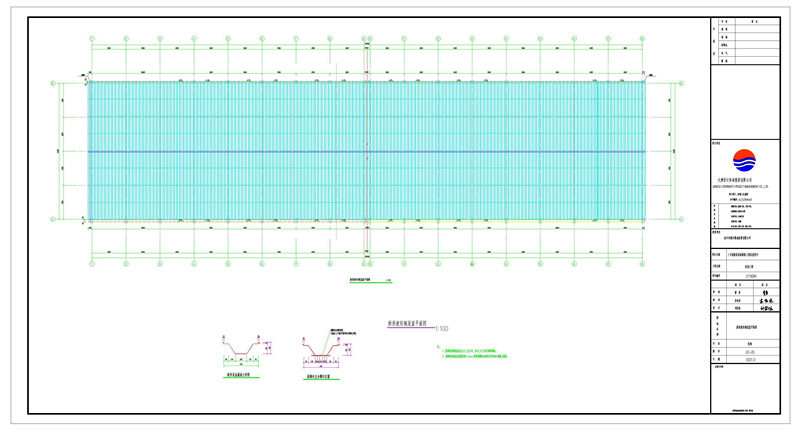

这是拱形波纹钢屋盖平面图，雨水口，下接雨水管接入地面雨水排水系统。

每隔6米打一根立柱，它的总面积为2544平方米，总共18根立柱。

拱形波纹钢屋盖总长107.360米，合计176个单元梯形槽板。拱脚底托板高度范围内涂1.5mm厚聚氨酯防水涂料后采用细石混凝土覆盖。

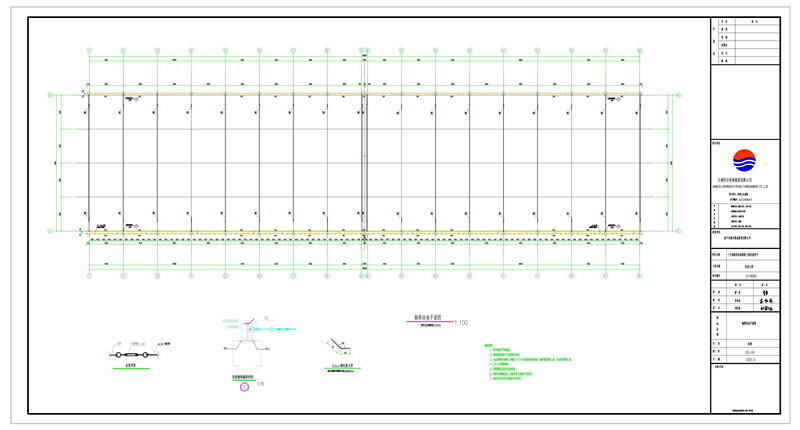

这是钢梁结构平面图，每隔18个拉一根钢拉索，托板与钢梁采用间断焊长度800@500mm。

钢构说明:

1、图中钢构详平面标注。

2、钢梁拼接位置可于拖梁梁中位置。

3、未注明焊缝为满焊,焊脚尺寸不小于所连接的板件厚度,钢梁焊缝等级二级,其余现场焊缝三级。

4、[30a为普通槽钢。

5、花篮螺栓在屋盖安装前拧紧。

6、拉索采用圆钢抗拉,抗剪承载力须满足计算要求。

7、花篮及吊环承载力须满足计算要求。
