云南临沧燃料车间替换安装拱形屋顶图纸

拱形屋顶厂家 2023-04-17 08:28:25 图纸图集 1011 ℃ 0 评论

欢迎各位读者的到来，关于拱形屋顶我们杰达钢构以及安装了很多年的拱形屋顶了，我们有专业的施工团队。

今天杰达拱高技术员胡子豪给大家讲解一下关于云南临沧燃料车间替换安装拱形屋顶图纸。

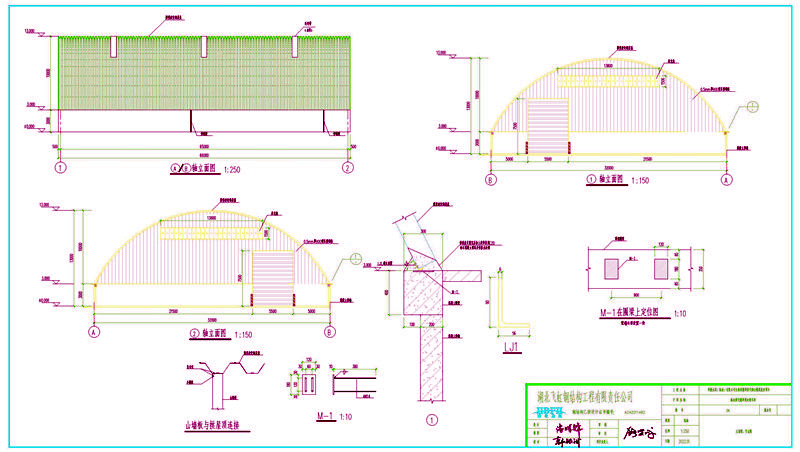

这张图纸是拱形屋顶的轴立面图，图上可见拱形屋顶的跨度为32米，厂房的长度为66米。

总面积为2112平方米，我们杰达专业施工队只需要7天即可完成。

它的混凝土挡墙只有3米高，拱形屋顶的拱高有10米，矢跨比为0.32。

山墙板与拱屋顶连接处是拱形波纹钢屋盖和小檐板和山墙板用自攻钉连接起来。

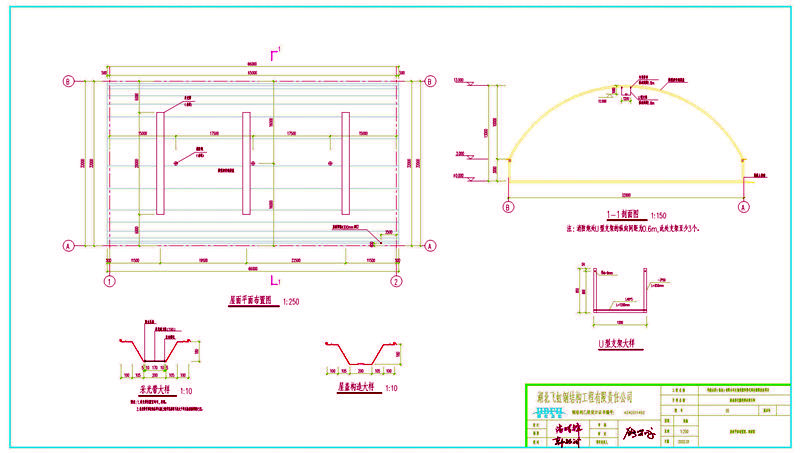

这是拱形屋顶的屋面平面布置图和剖视图，它的采光带长度为20米，两边各位6米。在总长为66米的厂房上共有三处采光带。

采光带位置宜均匀，美观。采光带开洞在每条单元板上的开孔面积不应大于单元板表面积的15%。

拱形波纹钢屋盖板型YT6118型。颜色为深豆绿色，选用热镀锌彩涂板TS350GD+Z,强度设计值295MPa。

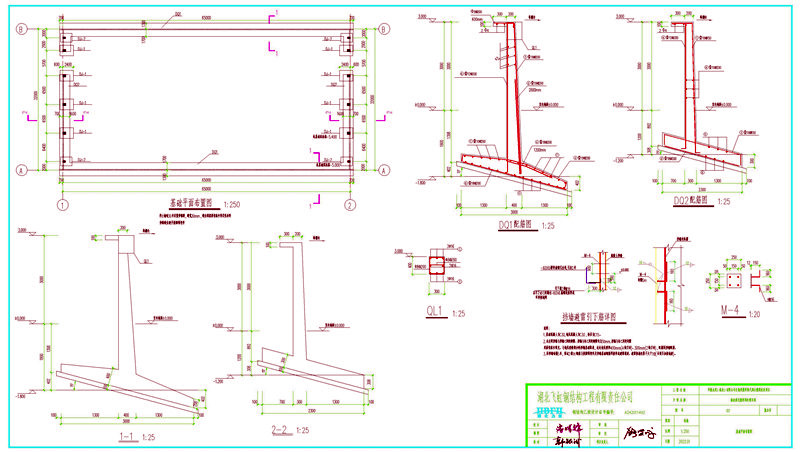

这是拱形屋顶的基础平面布置图，挡土墙每30米设置伸缩缝，缝宽30mm，缝内填塞沥青麻丝等柔性材料伸缩缝应避开拱脚预埋件。

说明：

1.基础混凝土为C30,地坑混凝土为C30，垫层为C15。

2.未注明挡墙与挡墙之间的缝隙、挡墙与柱之间的缝隙均为30mm.挡墙与柱之间的间隙用沥青麻丝填充。与地坑重叠部分的挡墙基础取消，此处地坑壁厚400mm(A轴方向)、300mm(2轴方向)，配筋同挡墙配筋。

3.沿挡墙每隔5米，保证2根16钢筋与拱脚预埋件及挡墙基础钢筋焊接形成避雷通道。避雷接地电阻不大于1Ω(否则另加接地极)。
