江苏南京粮仓拱形屋顶结构方案解析

拱形屋顶广泛应用于各类工业仓储建筑。江苏南京的粮仓项目采用了精心设计的拱形波纹钢屋盖系统，以较小的跨度和拱高实现了高效的仓储空间，同时保证了结构的稳定性和防水性能。

屋顶结构基本参数

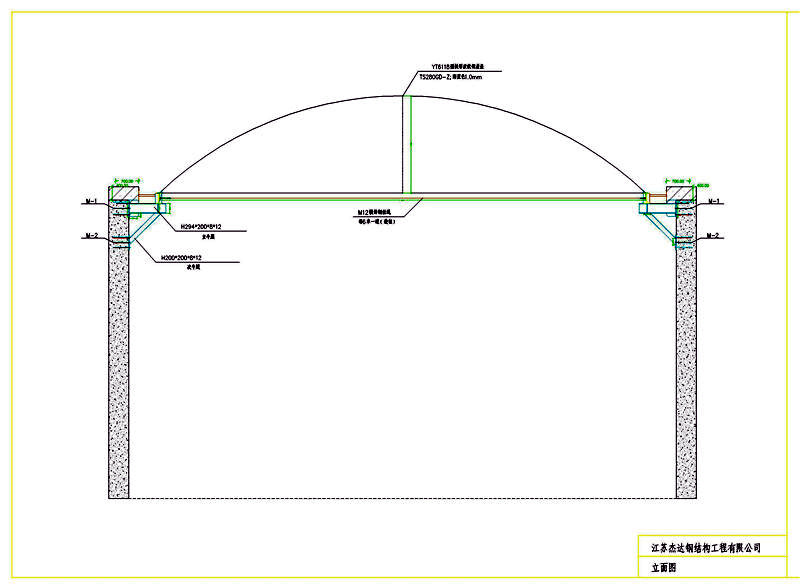

该粮仓拱形屋顶设计采用YT6118型拱形波纹钢屋盖，具体参数如下：

• 拱高：2.93米
• 跨度：14.65米
• 矢跨比：2.1
• 屋顶板材规格：TS280GD-Z
• 板厚：1.0mm
• 颜色：海蓝色

主支撑结构设计

梁架与牛腿配置

拱形屋顶通过主支撑梁和钢牛腿传递荷载到基础，具体配置为：

• 主牛腿规格：H294×200×8×12
• 次牛腿规格：H200×200×8×12
• 加筋板尺寸：10mm@2000
• 加筋板上H钢规格：HW294×200×8×12
• 预埋件位置：混凝土墙内
• 斜撑设置：加强山墙的稳定性

拉索与稳定系统

为增强屋顶的整体稳定性，项目设置了钢丝绳拉索系统：

• 钢丝绳规格：M12镀锌钢丝绳
• 安装间距：每6米一道，与柱位对应
• 连接件：M27镀锌花篮螺丝连接
• 连接方式：一端锁住钢丝绳，另一端锁在连接件上

屋面板与连接系统

波纹钢板的安装

屋面采用成型瓦片进行铺装，确保安装效率和防水性能：

• 瓦片形式：子母扣形式
• 安装方式：子母扣套接，用专用锁边机锁定
• 固定方式：专用高强度自攻钉固定
• 每片瓦两端的自攻钉数量：各设置6棵
• 瓦片之间的连接：与连接钢通过自攻钉固定

纵向双层加固

屋顶纵向两端采用特殊加固措施：

• 加固位置：1轴及2轴附近
• 加固范围：连续三块拱形波纹钢板
• 加固方式：双层设置，上下贴紧
• 锁缝咬合：双层波纹钢板与邻近波纹钢板同时锁缝咬合
• 预埋件间距：配合成型瓦间距610mm

常见问题

小矢跨比的屋顶如何保证防水效果？

虽然矢跨比为2.1在拱形屋顶中属于较小的值，但通过子母扣锁边系统和专用自攻钉的多点固定，可以有效防止雨水渗漏。定期维护锁缝和自攻钉的密闭性，有助于长期保持防水性能。

钢丝绳拉索如何进行日常检查？

建议每年对钢丝绳进行一次全面检查，重点检查花篮螺丝的拧紧度和钢丝绳表面的腐蚀情况。若发现松动或腐蚀，应及时调整花篮螺丝或更换受损的钢丝绳段。

子母扣锁定系统需要维护吗？

子母扣系统在安装后基本不需要维护，但建议检查锁边机锁定的缝隙，确保没有明显裂缝或脱落。如发现问题应联系专业施工方进行修复。

小结

江苏南京粮仓项目通过科学的拱形屋顶设计，实现了高效的仓储空间利用和可靠的长期性能。江苏杰达钢结构工程有限公司在粮仓、厂房等工业建筑的拱形屋顶施工中拥有丰富经验，能够提供从设计到施工的完整解决方案。
