江西冶炼厂拱形屋顶双跨结构方案

冶炼工业对建筑结构的稳定性和耐久性要求较高。江西某冶炼厂的拱形屋顶项目采用了双跨设计，通过大小搭配的屋顶覆盖，为不同功能区域提供了适宜的工作空间和防护性能。

工程参数概览

该项目拱形屋顶系统的核心参数如下：

• 大跨度：13.5米，拱高1.8米，矢跨比0.3
• 小跨度：5.6米，拱高3.8米，矢跨比0.28
• 支撑系统：混凝土柱高2米，钢柱高7.5米
• 大屋顶长度：24米，覆盖面积324平方米
• 小屋顶长度：10.6米，覆盖面积60平方米

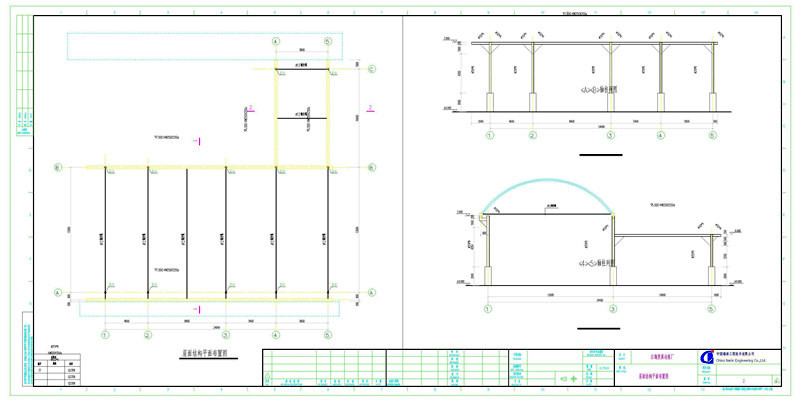

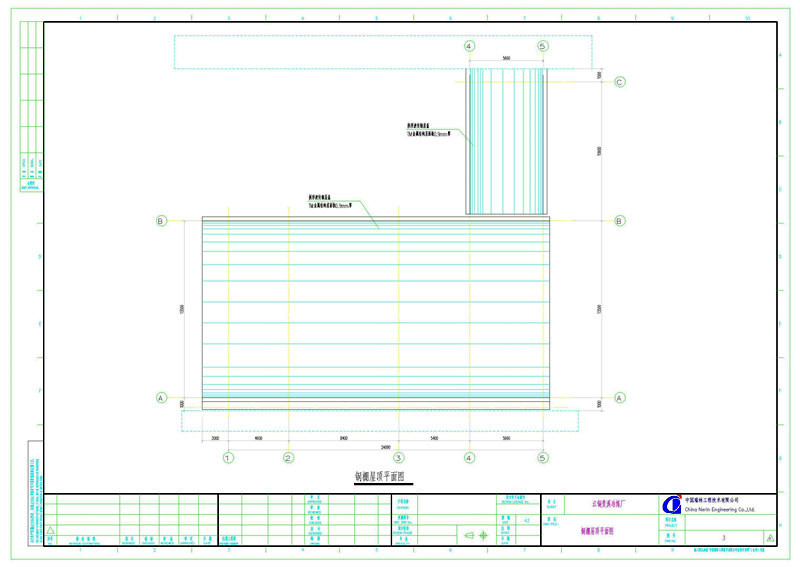

双跨屋顶系统设计

大跨度屋顶

大跨度屋顶为项目的主要覆盖结构，尺寸参数如下：

• 跨度：13.5米
• 拱高：1.8米
• 矢跨比：0.3（相对较大，提高了屋顶的挠度空间）
• 屋面板：TM金属结构屋面板，厚度0.9mm
• 长度：24米
• 覆盖面积：324平方米

小跨度屋顶

小跨度屋顶为辅助覆盖区域，参数设置如下：

• 跨度：5.6米
• 拱高：3.8米
• 矢跨比：0.28（相对较小跨度，拱高相对更高）
• 屋面板：TM金属结构屋面板，厚度0.9mm
• 长度：10.6米
• 覆盖面积：60平方米

钢丝绳拉索加固系统

大跨度屋顶采用钢丝绳拉索系统进行加固，增强结构的稳定性：

• 钢丝绳规格：M12钢丝绳
• 安装位置：大屋顶的下端
• 安装间距：每隔约5.6米设置一根
• 功能作用：限制屋顶的水平位移，增强抗风能力

材料与防护涂装

屋面板规格

屋面板的统一规格为：

• 板材型号：TM金属结构屋面板
• 板厚：0.9mm
• 安装方式：拱脚处采用6.3×25mm自攻钉固定，每块板不少于4个

防腐涂装标准

为适应冶炼工业的恶劣工作环境，钢结构采用专业的防腐涂装：

• 除锈等级：Sa2.5（工业级除锈）
• 涂料体系：聚氯乙烯含氟荧光丹涂料
• 涂装方案：二底二面
• 干膜厚度：不小于150μm
• 覆盖范围：所有钢构件和天沟

连接工艺

结构连接采用高质量的焊接方案：

• 连接方式：所有连接均采用焊接连接
• 焊接质量：符合相关焊接规范和工艺标准

常见问题

为什么要采用双跨屋顶而不是单跨？

双跨设计能够灵活划分厂房内的功能区域，大跨部分用于主要生产区域，小跨部分用于辅助或通道功能。这样既提高了空间利用效率，又能根据不同区域的需求采用不同的結构参数。

为什么大跨和小跨的拱高和矢跨比不同？

跨度越大，通常需要相对较小的矢跨比来控制建筑高度；跨度越小，可以采用相对较大的矢跨比而不会过度增加建筑高度。这是根据结构力学和建筑美学的综合考虑。

聚氯乙烯含氟荧光丹涂料为什么适合冶炼厂？

冶炼厂环境具有腐蚀性的烟气、酸性物质和高温等特点，聚氯乙烯含氟荧光丹涂料具有出色的耐化学腐蚀性和耐热性，能够在这种恶劣环境中保持长期的保护效果。

小结

江西某冶炼厂的拱形屋顶项目通过合理的双跨设计、专业的防腐涂装和可靠的钢丝绳加固系统，为冶炼生产提供了坚实的工作环境和结构保障。江苏杰达钢结构工程有限公司在冶金、化工等工业建筑的拱形屋顶设计和施工中拥有丰富经验，能够根据工业环境的具体要求，提供耐久性强的钢结构解决方案。
