江苏连云港粮储库仓间罩棚钢结构方案

仓间罩棚是粮食储存设施中的重要组成部分，通过轻型钢结构和波纹金属屋面的组合，既保护了粮食，又节省了仓储空间。江苏连云港粮储库的仓间罩棚项目采用了18米跨的拱形屋顶系统，配置了完善的防雷接地和支撑结构，为粮食的安全存储提供了可靠保障。

屋顶主要参数

该项目仓间罩棚的核心设计参数如下：

• 屋顶跨度：18米
• 支撑立柱高度：9.3米
• 屋顶长度：84米
• 立柱间距：6米
• 屋面板型：TS280GD+Z波纹金属屋面
• 板厚：根据厂家计算值确定
• 强度设计值：抗拉、抗压、抗弯f=235kPa

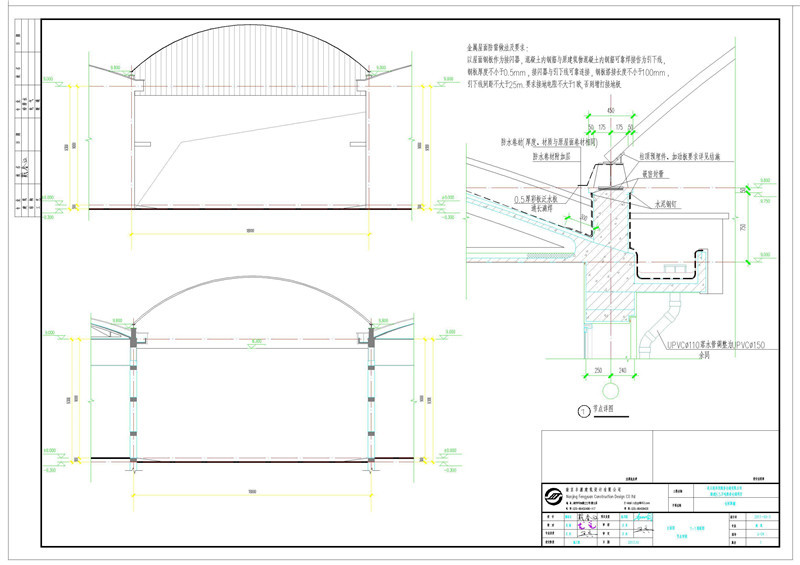

防雷接地系统

考虑到粮储库的安全需求，项目设置了完整的防雷系统：

• 接闪器：以屋面钢板作为接闪器（钢板厚度不小于0.5mm）
• 引下线：混凝土内钢筋与原建筑物混凝土内钢筋可靠焊接
• 连接要求：接闪器与引下线可靠连接，钢板搭接长度不小于100mm
• 引下线间距：不大于25米
• 接地电阻：要求不大于1欧，如超过则增打接地极

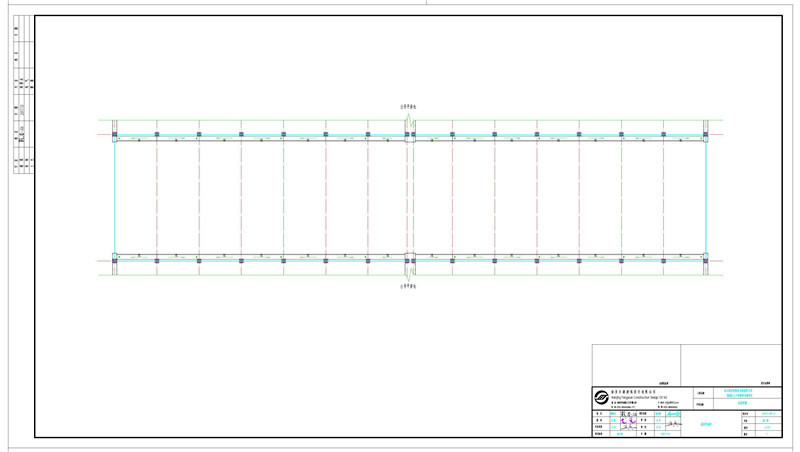

支撑结构与布置

立柱间距与排列

支撑结构通过均匀分布的立柱实现：

• 立柱间距：每隔6米设置一根
• 屋顶总长：84米
• 立柱数量：约14根（计算：84米÷6米）
• 立柱高度：9.3米（从基础到屋面

屋顶与支撑的连接

屋顶与支撑立柱通过标准化的连接件相联：

• 连接形式：拱形屋顶与立柱顶端的牛腿连接
• 传力路径：屋顶荷载→牛腿→支撑柱→地基

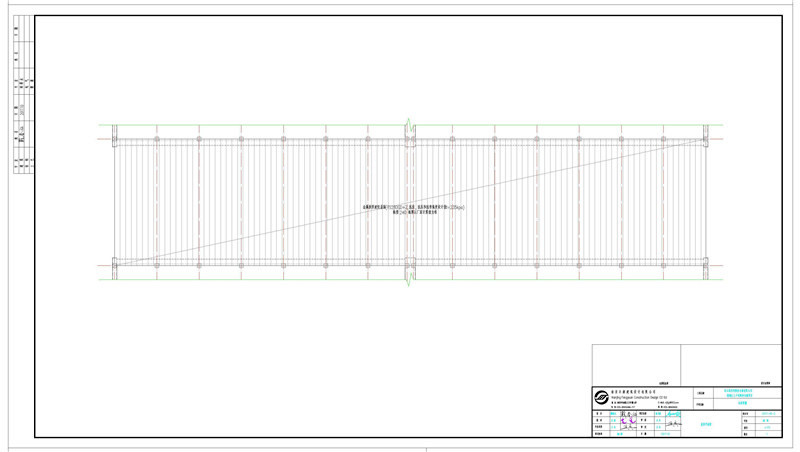

屋盖材料与强度

波纹金属屋面规格

屋面采用标准的波纹金属屋面系统：

• 屋面型号：TS280GD+Z拱形波纹金属屋面
• 板厚规格：根据厂家计算值确定，通常为0.8～1.0mm
• 材料标准：镀锌防腐，耐候性能良好

力学性能

屋面板的力学性能满足设计要求：

• 抗拉强度设计值：f=235kPa
• 抗压强度设计值：f=235kPa
• 抗弯强度设计值：f=235kPa
• 应用范围：满足粮仓内部的各类荷载需求

常见问题

为什么立柱间距选择6米？

立柱间距的选择是基于屋顶跨度、板材强度和经济性的综合考虑。6米间距既能提供足够的支撑刚度，又能控制支撑结构的成本。过大的间距会增加屋顶的弯曲应力，过小的间距则增加不必要的成本。

防雷接地电阻为什么要求不大于1欧？

接地电阻是防雷系统的关键参数。1欧以内的接地电阻能够确保雷电流能够迅速泄放到地下，保护建筑物和内部设备不受雷击损害。粮储库等重要设施通常对接地要求更加严格。

TS280GD+Z屋面的耐腐蚀性能如何？

TS280GD+Z采用热镀锌工艺，具有良好的耐腐蚀性能。在粮仓的相对湿度较高、温度波动的环境中，镀锌层能够有效防止金属氧化和腐蚀，通常可维持10-15年的有效防护。

小结

江苏连云港粮储库的仓间罩棚项目通过合理的18米跨度设计、完整的防雷接地系统和高质量的波纹金属屋面，为粮食存储提供了安全可靠的工作环境。江苏杰达钢结构工程有限公司在粮食储备设施和仓储建筑中拥有丰富的设计和施工经验，能够根据不同粮储库的规模和需求，提供定制化的仓间罩棚解决方案。
