宁波慈溪粮食库仓间罩棚钢结构设计施工方案

仓间罩棚是现代粮食收储库的重要辅助设施，宁波慈溪粮食收储库项目采用15米跨度的拱形波纹钢屋盖覆盖仓间通道，总面积900平方米，为粮食的装卸、转运和日常管理提供了可靠的防护。

仓间罩棚的安装工序

仓间罩棚的安装通常按照以下工序进行：

• 场地评估：在确定场地前，需要评估地面是否平整，清除任何杂物和障碍物，同时考虑周边环境对库管理和操作的影响
• 基坑准备：根据罩棚的大小和规模，预备基坑，深度通常为罩棚高度的30%-50%
• 支撑结构搭设：将仓间罩棚支撑结构按设计要求进行组装，搭置在基坑上
• 防腐涂装：钢结构在制造厂内进行油漆喷涂、防腐等处理，现场安装后对相关部位进行防锈涂层处理
• 屋面覆盖：完成钢构件安装后，进行屋面板铺装、防水膜粘贴等作业，确保结构完整性
• 配套设施安装：根据需要安装门窗等配套设施
• 工程验收：完成后对整个工程进行检查和测试，确保质量合格

慈溪粮食库仓间罩棚设计规格

整体布置与尺寸

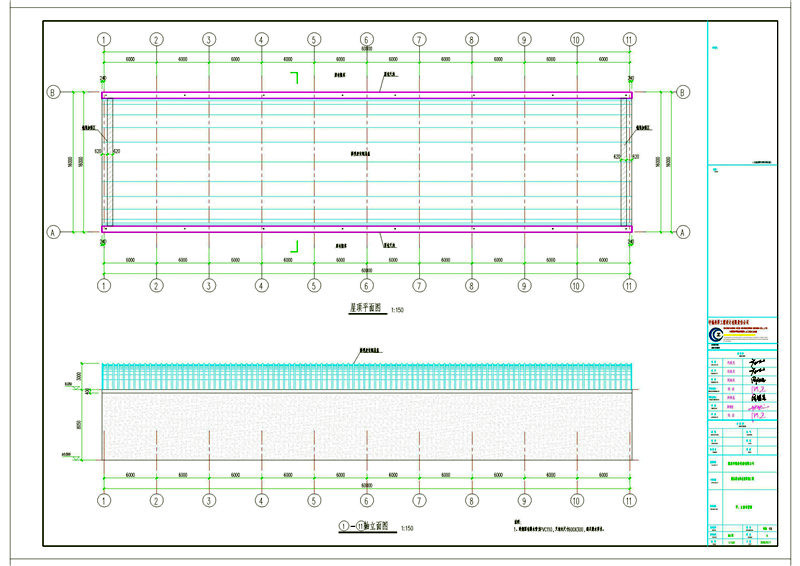

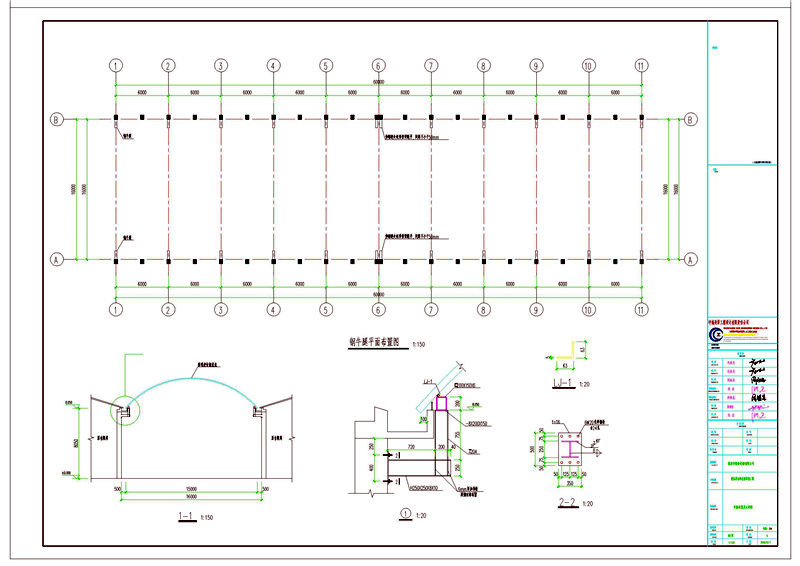

仓间罩棚跨度为15米，长度为60米，总面积达900平方米。混凝土立柱高度为8.05米，每隔6米设置一根立柱，提供均匀稳定的支撑。钢结构与混凝土柱的连接采用钢牛腿(悬臂梁)设计。在伸缩缝处，矩形管梁断开，间距不小于50mm，以适应温度变化引起的结构膨胀和收缩。

拱形屋盖设计

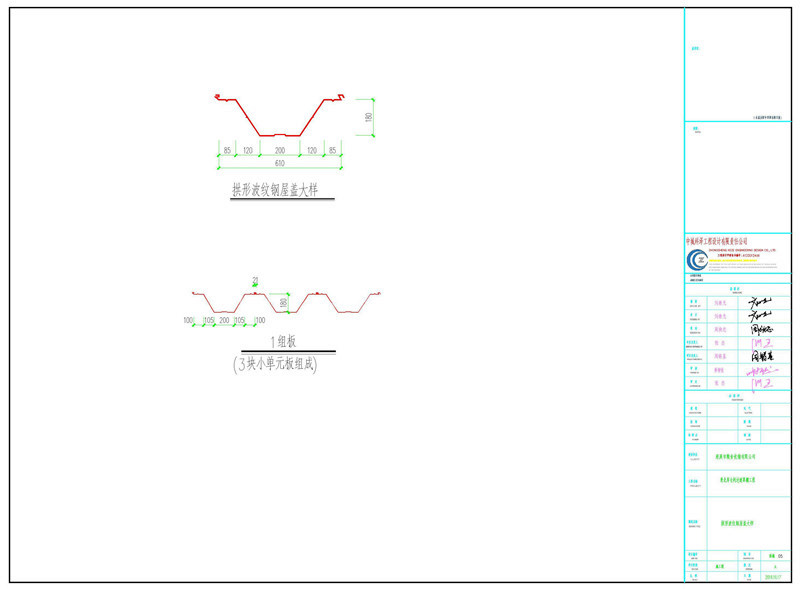

拱形波纹钢屋盖采用模块化组装设计，三个小单元板组成一个大的组板单位，便于工厂加工和现场安装。屋盖两端安装在原有粮库的天沟上，通过这一结构与既有建筑进行有机连接。

排水与防水系统

仓间罩棚的高度为3米，下方有0.4米的钢构件。挡墙高度为7.6米。原有天沟位于建筑两端，每个天沟内设置8个落水管，规格为PVC110，天沟内尺寸600×300，充分满足屋面汇集水的排放要求。这种设计能有效防止积水对周边设施和粮食的影响。

关键的设计要素

• 结构连接：通过钢牛腿与现有混凝土柱连接，实现与既有建筑的有机统一
• 伸缩设计：50mm的伸缩缝设置应对温度变化引起的材料膨胀和收缩
• 排水组织：多层次的排水设计从屋面到地面，确保无积水点
• 材料质量：采用防腐涂装的波纹钢板材料，提供长期的防腐保护

施工工期

江苏杰达钢结构工程有限公司的专业施工团队仅需3天即可完成900平方米的仓间罩棚安装施工，充分展示了高效的项目管理和专业的施工能力。这样的施工效率最大化减少了对粮库日常运营的影响。

常见问题

为什么要设置50mm的伸缩缝？

伸缩缝的设置是为了应对钢结构由于温度变化而产生的热膨胀和冷收缩。50mm的间距能够充分容纳一年四季温度变化导致的结构尺寸变化，防止因膨胀而产生的裂缝或变形，保证结构的长期完整性。

为什么需要8个落水管在每个天沟中？

8个PVC110落水管的设置是基于该规模屋面(60米×15米)可能的最大降雨量进行的设计计算。8根管道能够快速、有效地排放屋面汇集的雨水，防止积水造成屋盖和基础的破坏。这体现了完善的水文设计理念。

拱形屋盖的模块化组装有什么优势？

三单元组成大板的设计既便于工厂的标准化生产和质量控制，也便于现场的组装安装。这种模块化方式降低了现场作业的复杂性，提高了安装效率，同时便于后期的维护和部件更换。

总结

宁波慈溪粮食收储库的仓间罩棚工程体现了现代粮食设施配套建设的专业化要求。从科学的场地评估、合理的结构设计、到完善的防水排水系统、再到高效的施工组织，每一个环节都经过精心规划。江苏杰达钢结构工程有限公司在粮食储备设施的辅助构筑物设计施工中积累了丰富的经验，能够为粮食仓储行业提供安全、高效、经济的钢结构解决方案。
