福建邵武粮库安装24米跨拱形屋顶施工图

拱形屋顶厂家 2023-04-18 09:35:53 图纸图集 1793 ℃ 0 评论

为什么近年来粮库安装拱形屋顶包括仓间罩棚的越来越多，因为以下几点：

抗风能力强：拱形结构能够将风力均匀地分散到整个结构中，使粮库具有较强的抗风能力，减少因风而造成的破坏。

承重能力高：拱形屋顶的结构比传统平顶更加牢固，能够承受较大的重量，保证粮仓内存储物品的安全性和稳定性。

空间利用率高：拱形屋顶结构自身稳定性好，不需要使用横向支撑，因此可以有效提高粮库内部空间的利用率。

采光效果好：拱形屋顶通常是由多个弧形构件组成，这样可以增加天窗的数量，保证粮库内有足够的采光，防止湿度过高，令粮食霉变。

今天杰达钢构拱形屋顶技术员胡子豪先生当带大家来了解一下关于福建邵武粮库安装24米跨拱形屋顶施工图。

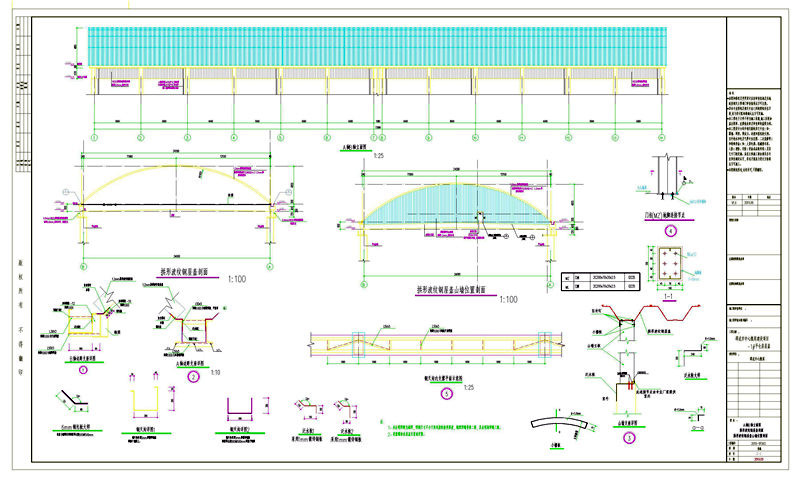

这是拱形屋顶的立面图剖面图以及山墙位置剖面，拱形屋顶的跨度24米，采用的板厚度为1.2mm拱形波纹钢屋盖，型号热镀锌彩涂板TS280GD+Z，颜色海蓝色。

0.6mmV820彩钢压型钢板封闭板厚0.6mm,颜色白色，坡度2%。钢天沟到下端立柱的高度为0.95米。

山墙端梯形槽单元山墙板板厚1.2mm,颜色白色。还设置检修门洞800x1400。拱形屋顶拱高为4.86米，矢跨比为0.2。

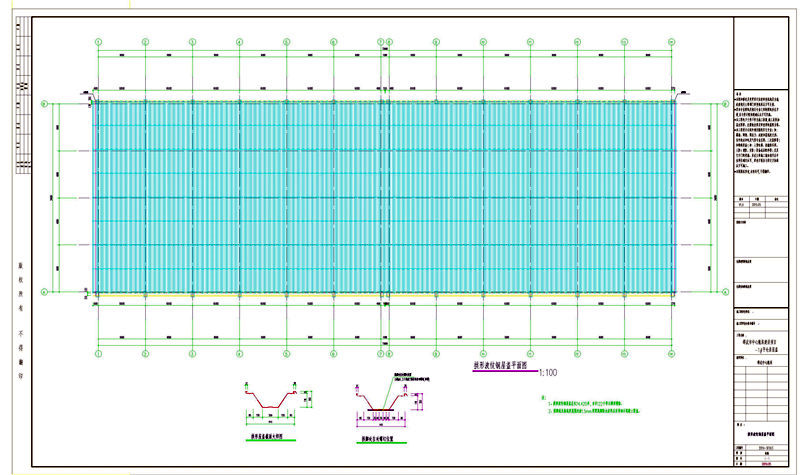

这是拱形波纹钢屋盖平面图，长度为73.08米。总面积为1753.92平方米，我们杰达专业施工团需要6天即可完成施工。

同时一边14根立柱，拱脚出自攻螺丝位置，8枚M6.3六角法兰面自攻自转螺钉（双排）。

拱形波纹钢屋盖总长74.420米，合计122个单元梯形槽板。拱脚底托板高度范围内涂1.5mm厚聚氨酯防水涂料后采用细石混凝土覆盖。

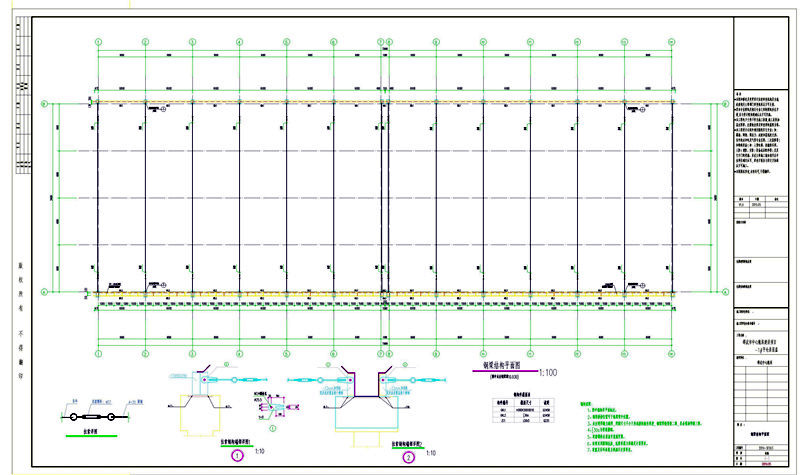

这是钢梁结构平面图，下端为钢拉索-12mm加劲板宽度高度覆盖整个槽钢。钢拉索为20圆钢，中间花篮螺栓M27。

花篮螺栓在屋盖安装前拧紧。未注明焊缝为满焊，焊脚尺寸不小于所连接的板件厚度，钢梁焊缝等级二级，其余现场焊缝三级。
