北京工厂23米拱形屋顶钢结构设计施工方案

北京某工厂的23米大跨度拱形屋顶工程是一个技术要求较高的钢结构建筑项目，采用优质钢材和防腐涂层，总面积达3105平方米，为工厂的生产和储运活动提供了可靠的遮蔽保护。

拱形屋顶的设计特点

该项目采用钢材结构设计，具有以下特点：

• 防腐防锈：采用优质的防锈、防腐涂层，确保屋顶在使用期间不会出现氧化和腐蚀问题，延长使用寿命
• 强度与稳定性：经过精密计算和科学设计，保证拥有良好的强度和稳定性，能够承受各种荷载和自然力的影响
• 结构优化：合理的拱形设计能够均匀分散各类荷载，提高结构的整体性能

结构参数与规格

主要几何参数

拱形屋顶的主要参数为：跨度23米，拱高4.2米，矢跨比为0.18。这一设计比例保证了结构的良好承载能力和美观的建筑形态。

材料与构件规格

屋面采用0.6mm厚的单层彩钢板，主檩条采用80×60×3.0规格的方钢管，次檩条采用60×60×2.5规格的方钢管。各构件之间采用钻尾自攻螺钉连接固定，防止脱落。

工程布置与支撑结构

平面布置

屋顶总长度为135米，每隔15米设置一根支撑立柱。长边方向共10根立柱，短边方向共2根立柱，形成规则的网格布置。总覆盖面积达3105平方米，是一项规模较大的工业设施工程。

结构细部

支撑结构采用混凝土基础配合钢柱的设计方案，通过均匀分布的立柱，将屋顶的全部荷载稳定传递到地基。

施工的关键要求与安全措施

该屋顶的施工过程较为复杂，需要遵循严格的制作标准和安全措施：

• 制作质量：严格按照设计规范进行钢材的切割、焊接和组装，确保每个构件都达到质量要求
• 工艺控制：在施工过程中严格控制焊接工艺、涂装工艺等关键环节，防止工艺缺陷导致的质量问题
• 安全管理：施工过程中严格遵守安全操作规程，施工环境和工具必须安全稳定，防止安全事故
• 人员要求：施工团队需要具有充分的经验和技术能力，能够快速高效地完成整个项目，保证工程质量
• 检验验收：完成各阶段工作后进行严格的质量检验，确保工程达到设计要求

图纸与设计详解

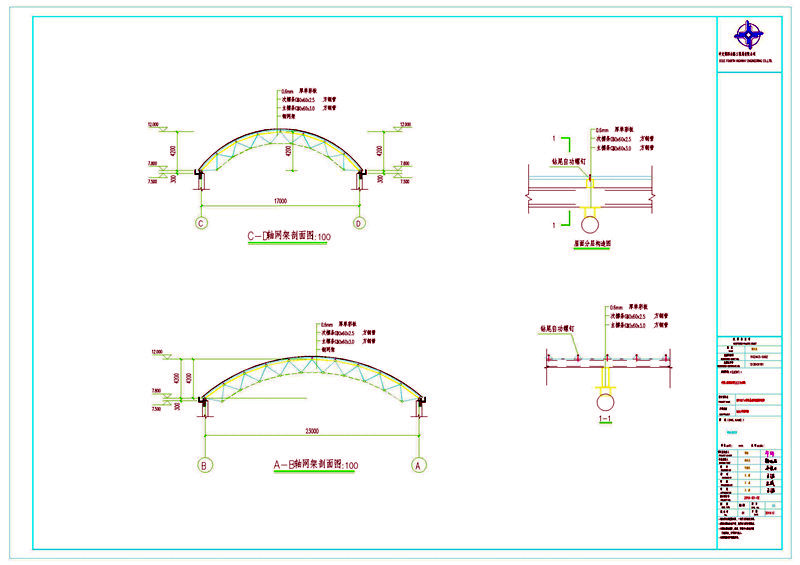

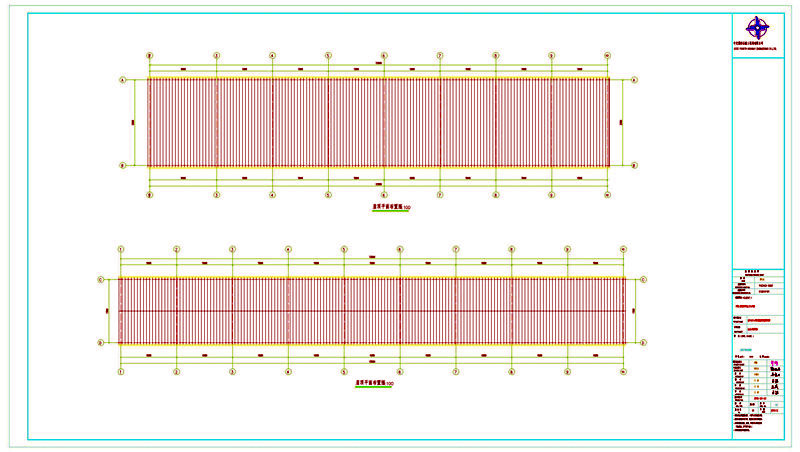

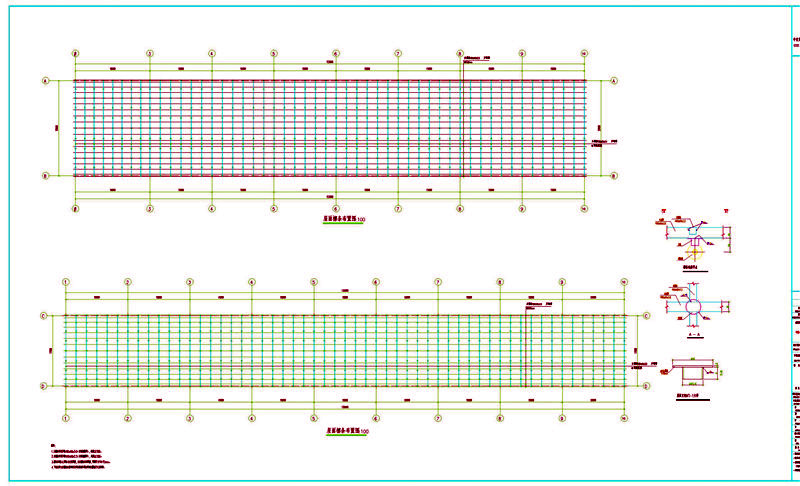

该项目提供的详细图纸包括：剖面图、平面布置图和结构详图。这些图纸详细描述了屋顶每个部分的几何形态、规格尺寸和制作工艺，帮助施工人员清晰了解设计意图和施工要点。

施工工期

江苏杰达钢结构工程有限公司的专业施工团队需要10天即可完成该3105平方米的大规模拱形屋顶项目安装施工，展示了高效的项目管理和强大的技术实力。

常见问题

为什么选择矢跨比0.18的拱形设计？

矢跨比0.18的设计在大跨度(23米)应用中是经过验证的合理选择。这个比例既能提供足够的承载能力和内部空间，又不会过度提高建筑高度，同时兼顾了施工可行性和经济性。

主檩条和次檩条为什么要用不同规格的方钢管？

主檩条(80×60×3.0)直接承受屋面荷载，需要更大的截面来提高承载能力。次檩条(60×60×2.5)是次要的承重构件，在主檩条之间进行分布式支撑。不同规格的选择使结构既经济又安全。

钻尾自攻螺钉连接相比焊接有什么优势？

钻尾自攻螺钉连接在工业建筑中的应用具有多项优势：（1）施工速度快，不需要现场焊接；（2）不产生焊接应力，不需要后期热处理；（3）易于维修和拆卸；（4）质量稳定，不受焊工技术影响；（5）更加环保，无焊接烟气污染。

总结

北京工厂的23米大跨度拱形屋顶工程是一项技术要求较高、规模较大的钢结构建筑项目。从科学合理的设计参数、精心选择的材料规格、到严格的施工管理和质量控制，每一个环节都体现了专业的工程理念。江苏杰达钢结构工程有限公司在大跨度拱形屋顶和工业厂房钢结构的设计施工中拥有丰富的经验，能够根据不同工厂的生产特点和场地条件，提供安全、耐用、经济的钢结构工程解决方案。
