湖北仓间过道拱形波纹钢屋盖工程设计方案

湖北某产料公司的仓间过道拱形波纹钢屋盖工程是一项兼具实用性和技术复杂度的建筑项目。采用0.8mm厚拱形波纹钢屋盖覆盖15米跨的仓间通道，配备FRP采光板系统，总长度105.5米，为原有库房间的货物转运和作业人员提供了防风遮雨的工作环境。

项目概况

该工程的特点在于与既有仓库建筑的结合。两侧都是原有的混凝土仓库结构，仓间过道建设于两库之间。混凝土柱的安装高度为8米，与既有仓库的位置相协调。通过在原仓库上设置预埋件，安装钢牛腿(悬臂梁)，将拱形屋盖的拱脚支撑在牛腿上，实现了新旧结构的有机结合。

屋盖设计规格

基本参数

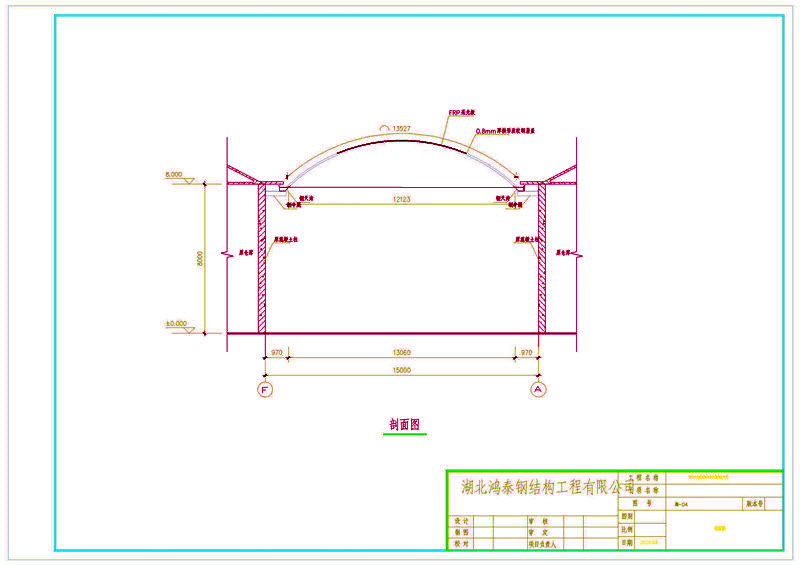

仓间过道的跨度为15米，采用0.8mm厚的拱形波纹钢屋盖，屋盖的弧长为13.527米。拱形设计将风荷载和结构自重合理分散，既能确保结构稳定，又能降低所需材料厚度，体现了经济合理的设计理念。

采光系统

在拱形波纹钢屋盖上方配置了FRP（玻璃纤维增强塑料）采光板，提供自然光线，改善室内照明环境，同时具有良好的透光性和耐候性。

平面布置与支撑结构

长度与柱布置

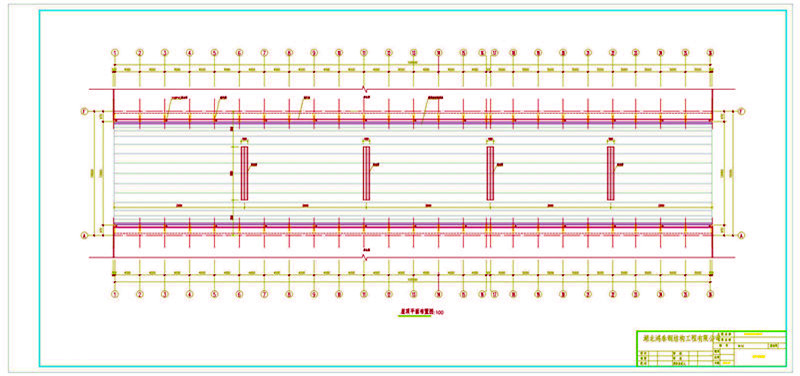

仓间过道的总长度为105.5米，采用间距为4～5米的混凝土柱支撑，共26根支撑柱。这样的柱距设置既能保证结构的稳定性，又便于现场施工和布置调整。

采光带配置

采光带系统每隔20米设置一条，每条采光带的长度为8米、宽度为1米。整个屋盖范围内共设置4条采光带，均匀分布，既能提供充足的自然光线，又不会过度增加隔热负担。

钢牛腿连接设计

连接细部

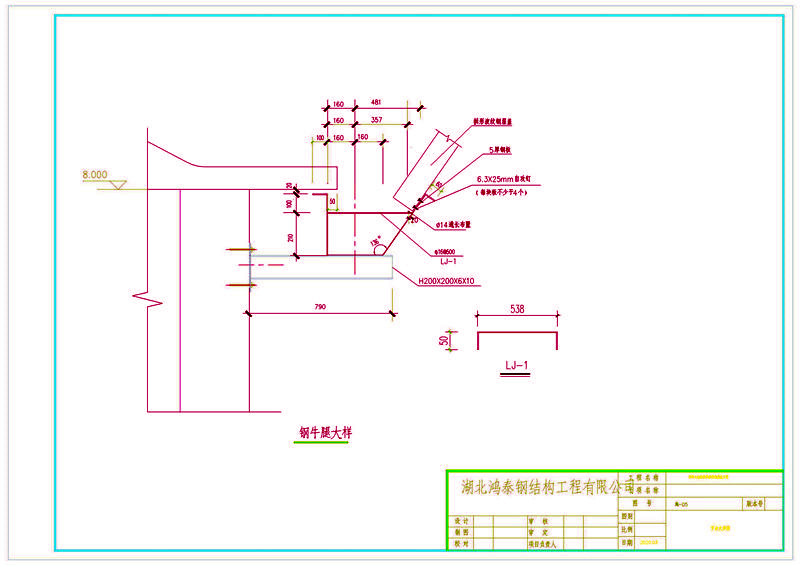

拱形波纹钢屋盖与5mm厚钢板(牛腿)之间采用6.3×25mm的自攻钉固定连接。每块屋盖板的自攻钉数量不少于4个，确保连接的可靠性和安全性。自攻钉的使用避免了现场焊接的需要，施工快速、质量稳定。

牛腿与既有结构

钢牛腿通过预埋在原仓库混凝土柱内的预埋件进行连接，形成牢固的承载系统。这种设计既利用了既有的混凝土结构，又实现了钢结构屋盖的轻盈跨越。

设计中的关键考虑因素

• 材料选择：0.8mm厚的拱形波纹钢在该跨度上能够在强度和成本之间取得平衡
• 连接可靠性：使用足量的自攻钉(每块不少于4个)确保屋盖的安全固定
• 既有结构的利用：通过钢牛腿连接到既有混凝土柱，减少了新增基础的需求
• 采光与隔热：合理布置采光带，既满足照明需求又保证了隔热效果
• 长期耐久性：选用防腐涂装的波纹钢，确保长期使用不出现锈蚀问题

施工要求与规范

该工程的设计和制作过程涉及多个重要环节：

• 图纸与测量：详细的工程图纸对施工的顺利进行至关重要，描述了每个构件、连接件的标准尺寸和特殊需求
• 制造质量：生产厂家需要按照图纸要求精确加工，保证屋盖板和牛腿等构件的尺寸精度
• 现场安装：安装过程需要按照规范操作，确保屋盖与牛腿的连接、牛腿与既有结构的连接都达到设计要求
• 质量检验：安装完成后需要进行检验，确保所有连接点都安全可靠

常见问题

为什么选择0.8mm厚的拱形波纹钢？

0.8mm厚度在15米跨度的应用中是经过计算验证的选择。相比更厚的钢板，0.8mm厚既能提供足够的强度和刚度，又能降低自重，减少对支撑结构的压力。波纹形态进一步增加了钢板的弯曲刚度，是既经济又安全的选择。

自攻钉连接为什么要求每块不少于4个？

每块屋盖板与钢牛腿之间的连接点数决定了整个系统的可靠性。4个自攻钉能够均匀分散屋盖板传来的荷载，防止局部应力集中导致的变形或损坏。这个数量是基于荷载计算和安全系数确定的。

FRP采光板与传统玻璃采光有什么优势？

FRP（玻璃纤维增强塑料）采光板相比传统玻璃采光具有多个优势：（1）更轻，便于安装和结构支撑；（2）不易破损，安全性更高；（3）隔热性能更好，减少热负荷；（4）防紫外线，长期使用不易老化；（5）成本相对较低。

总结

湖北仓间过道的拱形波纹钢屋盖工程是一个富有挑战性的建筑项目。从与既有混凝土结构的协调设计、到合理的屋盖结构参数选择、再到可靠的连接系统设计，每一个环节都体现了专业的工程理念。江苏杰达钢结构工程有限公司在既有建筑改造和新增覆盖结构的设计施工中拥有丰富的经验，能够为各类企业仓储和生产场地提供安全、高效、经济的钢结构加建方案。
