云南保山某厂家安装拱形屋顶施工图纸

本次的施工地点位于云南保山，这是施工的建筑是厂房，是连跨拱。

这种连跨拱形屋顶的中间共用一根立柱，这根立柱承受两个拱脚的重量。

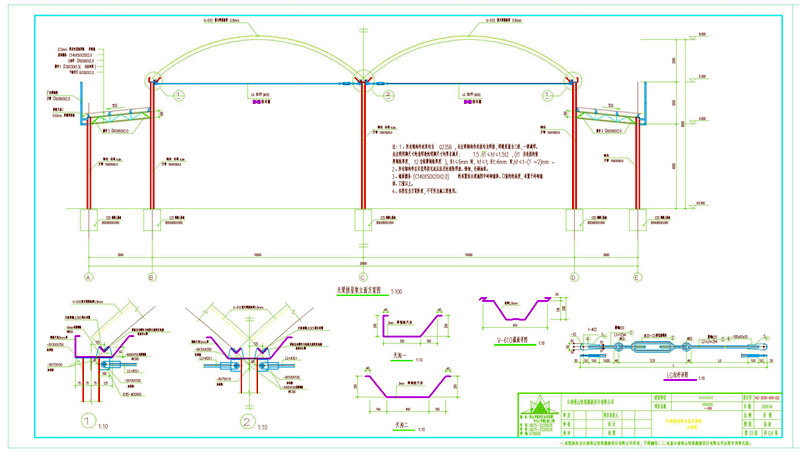

这是无梁拱屋架立面方案图，拱形屋顶的跨度为10米，型号V-610型无梁拱板厚，厚度0.8mm。

钢柱的柱间为4.0m，方管150X150X5.0。下端C25混凝土基础，尺寸为800X800X1000。腹杆的尺寸60X60X2.0。

注:

1、所有钢构件材质均为Q235B,未注明钢构件连接均为焊接,焊缝质量为三级,一律满焊。未注明焊脚尺寸的角焊逢的焊脚尺寸均要求满足:1.5t1≤hf≤1.5t2,(t1为连接的较厚钢板厚度,t2为较薄钢板厚度),当t≤6mm时,hf≤t;当t>6mm时,hf≤t-(1~2)mm。

2、所有钢构件在安装焊接完成后应及时清除焊渣、锈蚀,补刷油漆。

3、墙面檩条(C140X50X20X2.0)的布置结合建施图中砖砌墙体、门窗的的高度,布置于砖砌墙体、门窗以上。

4、本图仅为方案阶段,不可作为施工图使用。

拱形屋顶是指由多个拱形结构组成的屋顶，其特点是可以有效减少水平荷载并提高建筑物的承载力。同时，该结构还具有美观、通透、防风等优点，被广泛应用于建筑物中。在实际制作过程中，需要考虑各种因素，如材料选择、尺寸计算等，以确保整体平衡、美观和强度。

其次，该工程中图纸的重要性不言而喻。巧妙的设计方案是必不可少的，并且必须受到现场裁切和操作精度的支持。在施工之前，需要根据设计细节和堆放位置重新评估每一个项目，确定最适合的设计，并为此创建完整和细节图纸，以方便安装人员更好地理解具体步骤，从而使他们能够快速准确地完成任务。

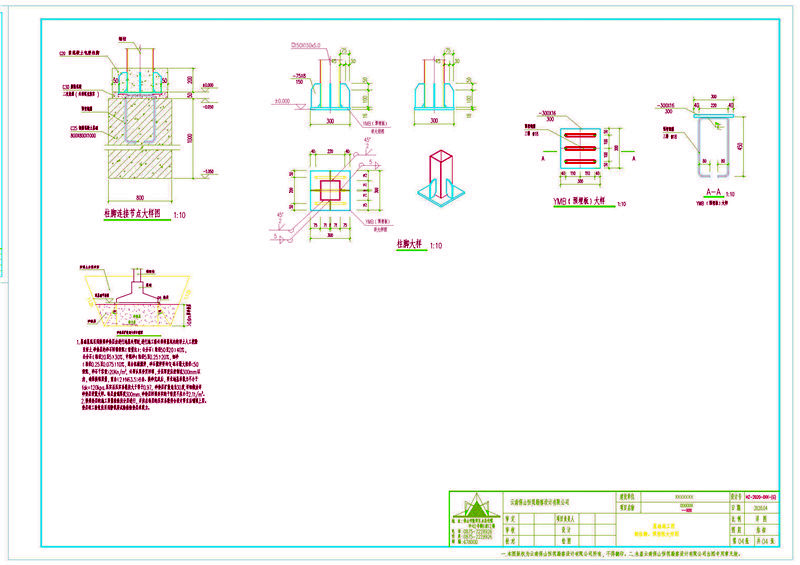

这是柱脚大样图，下面设置预埋钢筋，用C20素混凝土包裹柱脚，C30膨胀混凝二次浇灌必须填充密实。

垫层的施工质量检验应分层进行,并应在每层的压实系数符合设计要求后铺填上层。垫层竣工验收应采用静载荷试验检验垫层承载力。

基础基底采用换填砂垫层法进行地基处理时,进行施工前必须将基坑内的浮土人工挖除至好土.砂垫层的砂石回填级配(重量比):公分石(粒径50至20)40%,公分石(粒径20至5)30%,中粗砂(粒径5至0.25)20%,细砂(粒径0.25至0.075)10%,混合机械搅拌,砂石搅拌要均匀,砾石最大粒径<50级配,砂石干容重>20Kn/m%1403%141, 必须认真夯实回填,分层厚度应控制在300mm以内,确保换填质量,重击(2)N63.5>8击。换砂完成后,要求地基承载力不小于fak=120kpa.压实后压实系数应大于等于0.97, 砂垫层扩散角为30度,详细做法详砂垫层设置大样。每层虚铺厚度300mm.砂垫层回填夯实的干密度不应小于2.1t/m%1403%141。

上面就是关于云南保山某厂家安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
