山西晋中平遥污水处理安装拱形波纹钢屋盖

拱形屋顶厂家 2023-04-18 16:09:05 图纸图集 404 ℃ 0 评论

污水处理厂需要在建筑物上使用高质量的屋盖。这种具有良好耐久性和抗风性能的屋盖材料被广泛采用于建筑、交通设施、公共事业和工业项目中。

波纹钢屋盖通常采用梯度变形的几何结构，而且其优势是可以调节尺寸来适应不同类型及规模的建筑物；同时，它也可以有效保护建筑内部免受外界大气环境带来的影响，防止污染溢出或漏洞威胁到专业与城市公共卫生以及安全保障领域。

这次杰达钢构技术员胡子豪先生给大家讲解山西晋中平遥污水处理安装拱形波纹钢屋盖。

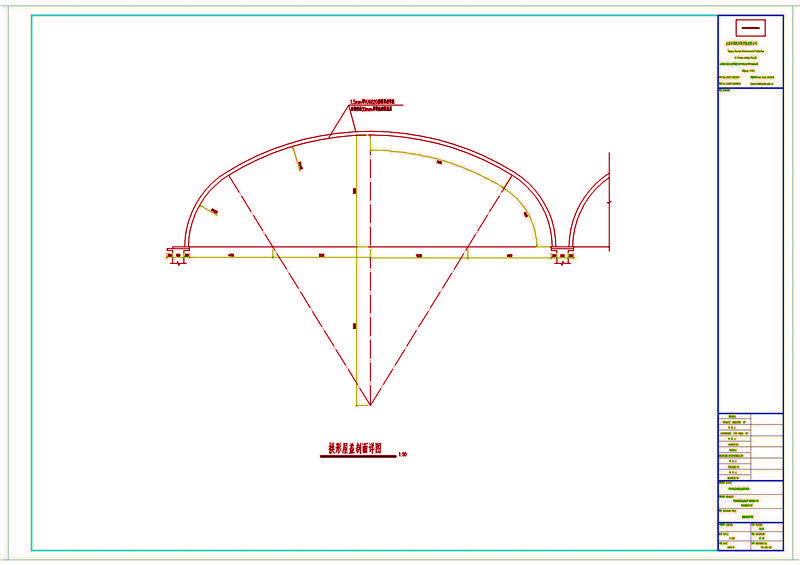

这是拱形屋盖剖面详图，采用的是1.5mm厚YU6820型拱形波纹板。

在内侧喷涂30mm厚聚氨酯保温层，跨度为20米。

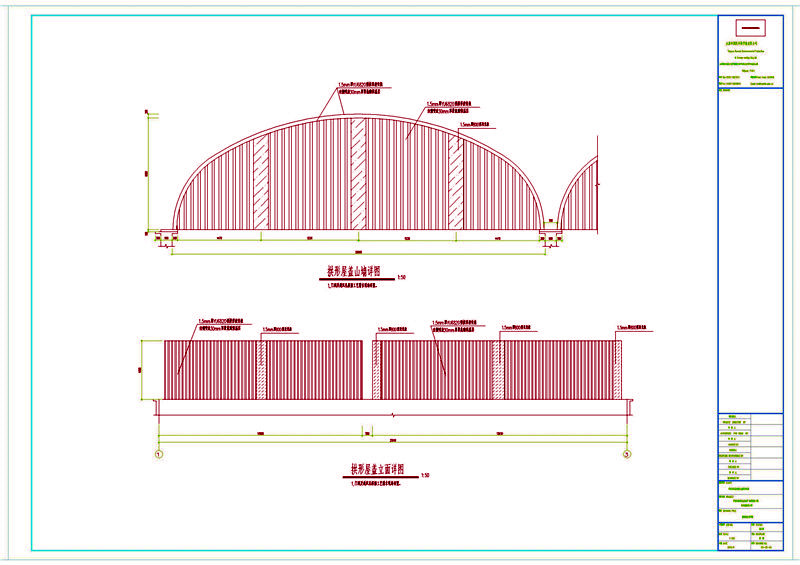

这是拱形屋盖山墙详图，山墙板采用的是1.5mm厚YU6820型拱形波纹板，内侧同样喷涂30mm厚聚氨酯保温层。

山墙端设置1.5mm厚800型采光板，采光板的型号为1.5mm厚800型采光板，拱高为6米，跨度为20米，矢跨比为0.3。

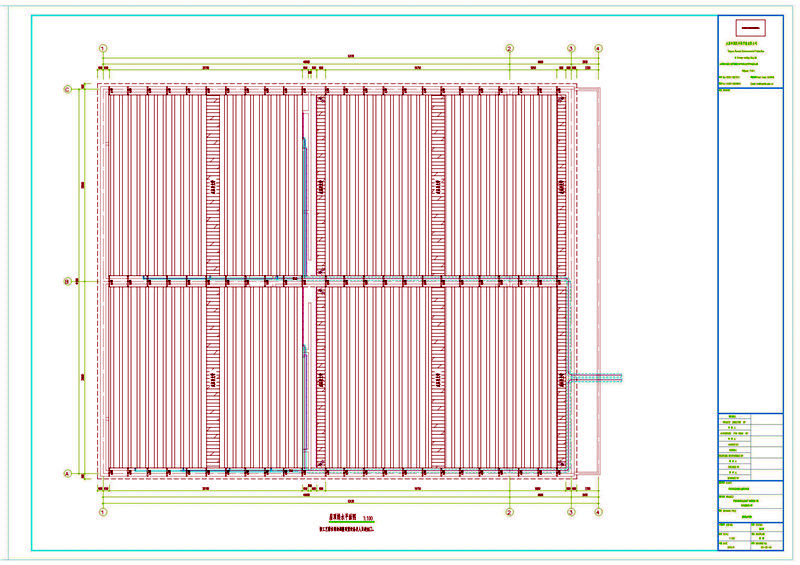

这是屋顶排水平面图，长度为53.12米，同样也设置了成品采光带。总面积为1062.4平方米，需要施工四天。

最后，在本文中，我们为您提供了详细的波纹钢屋盖图纸。这些图纸展示了每一组件的精确尺寸和规格，包括屋面管道连接部分及支架位置，全方位地呈现出整个安装流程。此外，图纸也能够为施工团队和安装人员带来便利，使得他们能够更好地操作材料、精确合并组件，并最终按照建筑物的正确位置将其悬挂于空中。

总之，山西晋中平遥污水处理安装拱形波纹钢屋盖是一个需要经验丰富的技术人员亲自制作的大型建筑项目。本文介绍了该工程的拱形波纹钢屋盖优点以及使用钢材的优越性，并在其中强调了图纸在工程实施中的价值。我们提供的详细的波纹钢屋盖图纸可以为客户和施工团队提供便利，确保项目可以有效完成。
