惠州开敞式汽车库拱顶工程

拱形屋顶厂家 2023-04-19 09:24:06 图纸图集 960 ℃ 0 评论

本次的施工地点位于惠州，关于如何安装制作拱形屋顶呢，已经有很多老板提出这个问题了。

拱形屋顶的制作方法就一种：成型设备安装就位，将金属平板压成直梯槽板，然后再将直梯槽板压成拱型屋盖板。

今天杰达钢构技术员胡子豪先生带大家来看一下惠州开敞式汽车库拱顶工程。

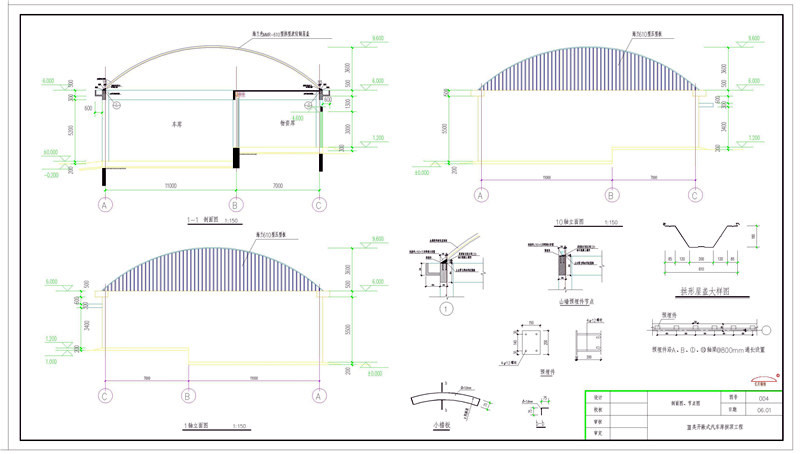

这是拱形屋顶的剖面图和立视图，它的总跨度为18米，但是车库部分只有11米，剩下的七米为物资库。

拱形屋顶的拱高为3.6米，矢跨比为0.2。

上面采用的是海兰色MMR-610型拱型波纹钢屋盖，山墙端也用的是海兰610型压型板。

拱形屋顶的拱脚和下面的预埋件和连接件焊接在一起，屋面板安装后用C20细石混凝土灌实，止水带与梁砼同时挠捣。

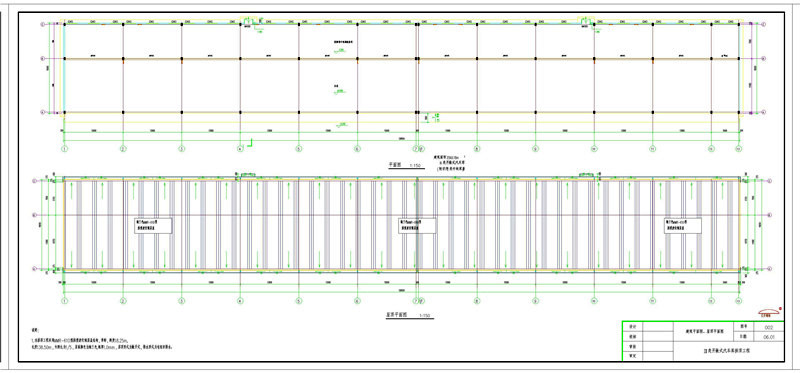

这是拱形屋顶的立视图和平面图，本拱顶工程采用MMR-610型拱型波纹钢屋盖结构，单跨，跨度18m。

长度138.50m，矢跨比为1/5，屋面颜色为海兰色,板厚1.0mm，屋顶形式为敞开式，排水形式为有组织排水。

总面积为2493为平方米，我们杰达专业施工团队需要8天即可完成施工。

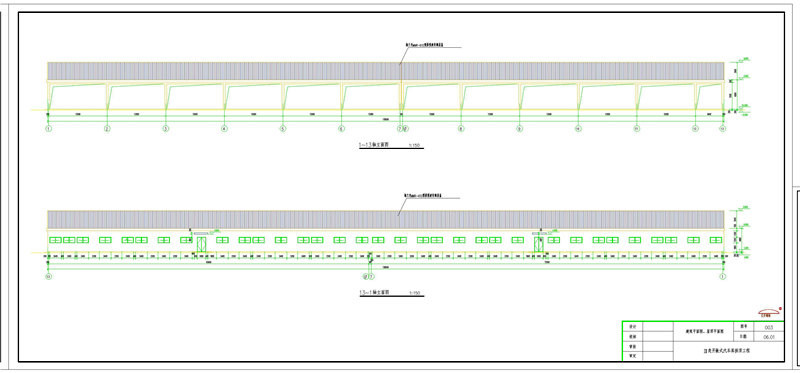

这个是拱形屋顶的两张立面图，每隔车库为12米，中间还有混凝土立柱，一共13根立柱。

拱形波纹钢屋盖安装

1、连接件将连接件角钢通长焊接于柱顶上(同一水平线上)。

2、拱形波纹钢屋盖安装在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、吊车起吊屋顶;

c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

在拱形屋顶安装完成之后需要维护，工程交付使用后,应根据屋盖所用彩涂板的维护年限和屋盖支座的使用条件制定维护制度和措施 ,定期三到五年对屋盖进行检查和维修 ,维修和加固应在专业人员的指导下进行 .
