江苏南京网球场拱形屋顶_18.32米跨度钢结构改造

拱形屋顶在体育设施改造中发挥重要作用，能为运动员和观众提供遮雨遮阳的良好环境。江苏杰达钢结构工程有限公司为江苏南京某大学网球场安装了拱形屋顶改造工程，采用18.32米跨度、3.67米拱高、矢跨比0.2、总面积650.36平方米，是连跨拱形设计，配置钢拉索稳定系统，3天完成施工。

江苏南京网球场拱顶工程概况

该大学网球场改造项目的主要参数为：

• 建筑跨度：18.32米，钢柱高度：9米
• 拱高：3.67米，矢跨比：0.2
• 屋面板材：1.2厚度拱形屋顶彩钢板
• 建筑长度：35.5米，总面积：650.36平方米
• 结构形式：连跨拱，每座拱之间设有钢拉绳稳定系统
• 施工周期：3天

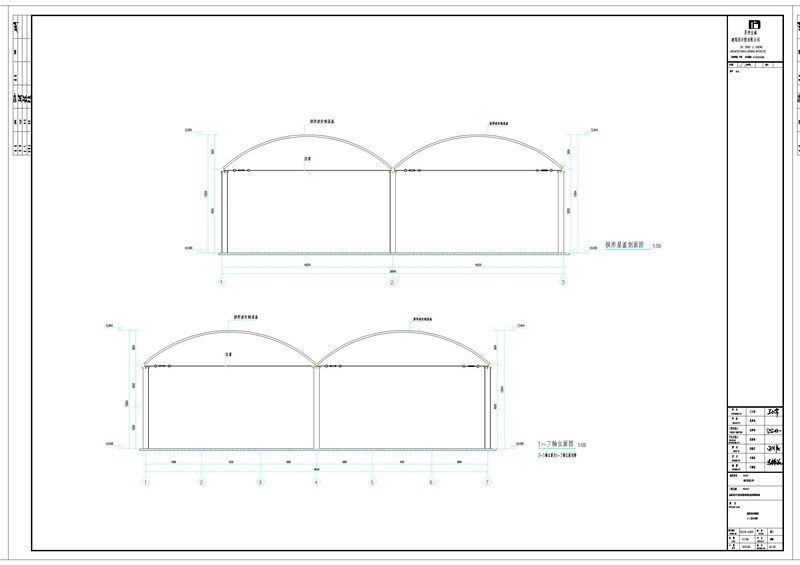

连跨拱与钢拉绳稳定系统

该网球场采用连跨拱形结构，相邻拱之间通过钢拉绳形成完整的稳定系统：

• 连跨拱设计使得每座屋顶均能独立承载，提高了结构冗余度
• 每两个相邻拱之间设置钢拉绳，防止侧向失稳
• 拉索采用M27花篮螺栓连接，可调节张力
• 钢拉绳规格：20mm，间距6米，均匀分布
• 通过围网柱3厚DN80镀锌钢管提供额外支撑

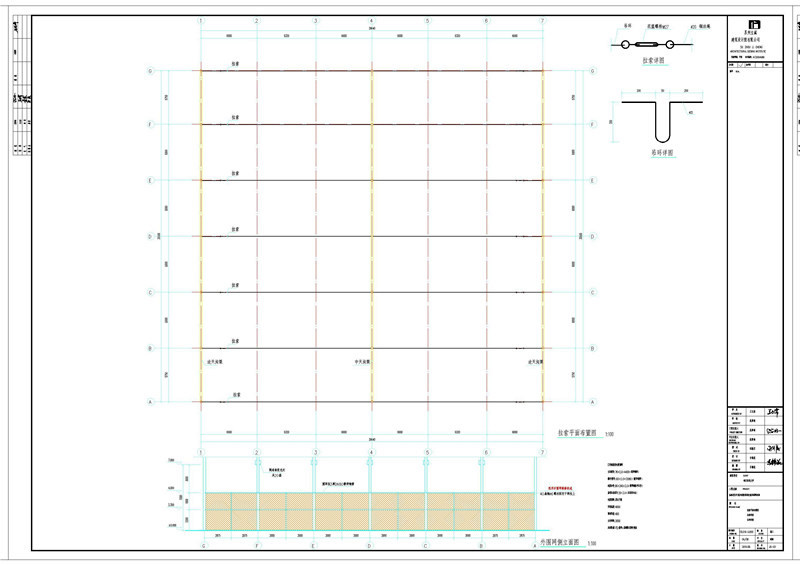

拉索平面布置与固定方式

拉索系统是确保屋顶安全的关键部分：

• 在墙上设置预埋件拉住吊环，提供拉绳的固定点
• 吊篮中间采用M27花篮螺栓，便于张力调节
• 之后再有一个吊环，最后连接20mm钢拉绳
• 三道天沟均匀分布，确保屋顶受力均衡
• 每隔6米设置一根钢拉索，形成密集的稳定网络
• 通过这种方式，有效防止台风等横向力对屋顶的影响

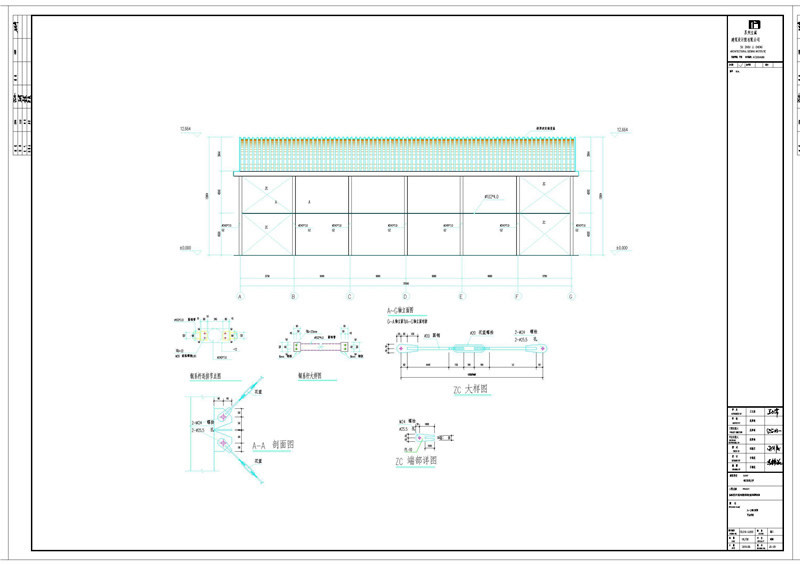

正立面与支撑系统

网球场的立面设计充分考虑了运动场地的使用需求：

• 钢柱规格：C245×7.0，采用冷弯型钢，自重轻
• 在南北两端设置柱间支撑，增强纵向稳定性
• 柱间支撑高度：5.75米，宽度：4.5米
• 这样的设计既保证了结构安全，又不阻挡运动员视线
• 为网球运动员提供了开敞、通风的比赛环境

常见问题

Q：为什么网球场需要选择拱形屋顶而不是平面屋顶？

A：拱形结构有多重优势：防水排雨好（拱形斜面易排水）、采光通风好（拱形侧面透光透气）、风载分散（弧形分散风力），特别适合网球等需要通风采光的运动场地。

Q：钢拉绳系统如何保证长期有效？

A：每根钢拉绳配置M27花篮螺栓可定期调节张力，系统可长期维持稳定状态。同时所有钢部件都进行了防锈处理，确保耐久性。

Q：650.36平方米的网球场屋顶施工3天完成吗？

A：是的。我们杰达钢构专业团队采用预制和现场装配相结合的方式，高效完成钢结构安装和屋面铺装。

小结

江苏南京某大学网球场的拱形屋顶改造工程充分展现了现代钢结构在体育设施中的应用。江苏杰达钢结构工程有限公司以创新的设计理念、可靠的结构方案和高效的施工管理，为大学体育场馆提供了兼具安全性、功能性和美观性的建筑空间，使运动员能在舒适的环境中训练和比赛。
