湖北生产车间拱形屋面施工设计与造价方案

湖北某公司的生产车间进行了拱形屋顶扩建改造，安装了现代化的拱形屋面结构。这种结构体系在工业建筑中应用广泛，能有效提升产能和生产效率。本文详细介绍该工程的设计参数、施工方案和应用优势。

结构设计参数

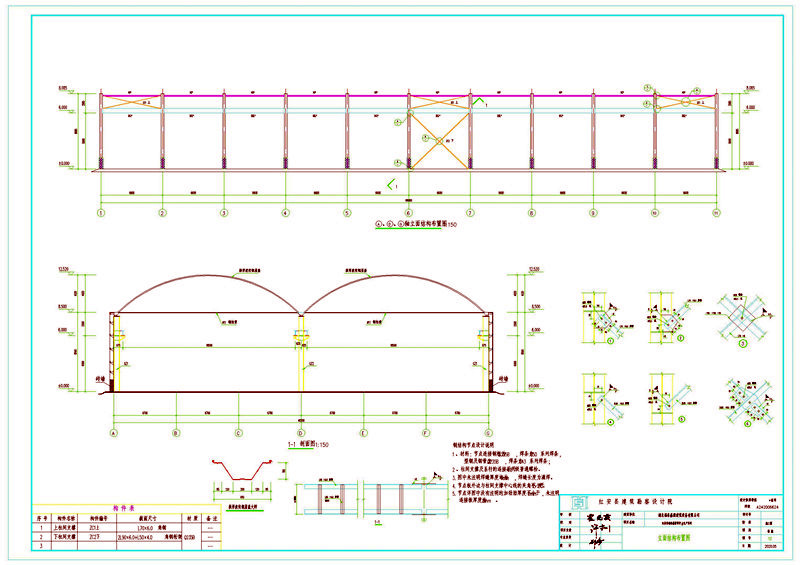

拱形屋顶的结构立面图和剖视图显示主要参数：

• 单跨跨度：18.5米
• 总跨度：37米
• 长度：66米
• 总面积：1221平方米
• 混凝土柱高度：8.5米
• 拱高：4.2米
• 矢跨比：0.23
• 屋盖板厚：1.5mm大波彩钢板

屋面采用高强度彩钢板，设置11根钢拉索加强结构稳定性。柱间支撑采用2L90×6.0的角钢，交错点用M20螺栓连接。

施工布置与材料要求

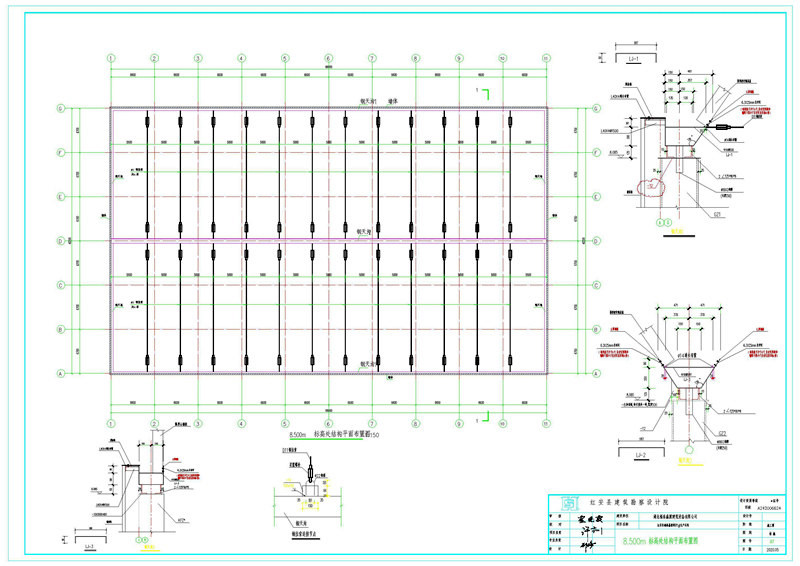

标高处结构平面布置图显示三条钢天沟设置在屋面内侧，用于排水。天沟内设置11根钢拉索拱，采用6.3X25mm自攻钉固定屋面板。

每块板配置的自攻钉数量要求：

• 每块板不少于2个自攻钉
• 自攻钉间距不小于钉径的4倍
• 自攻钉端距不小于钉径的4倍

在该设计方案确定后，设计团队使用2D与3D建模软件进行精细制图。制作过程需要考虑材料选择、设计负载、风向等多种因素，确保整体平衡、美观和结构强度。同时还要考虑实际施工的操作难度和可能遇到的问题。

安装与质量控制

设计和图纸经过认真评审和审查后，施工团队开始实施拱形屋面的安装。施工阶段的关键要求包括：

• 配备必要的安全设备和个人防护用品
• 制定完善的工艺流程和施工计划
• 使用优质材料和先进的施工技术
• 定期进行现场检测与质量调整
• 确保工程完美性和安全性

江苏杰达钢结构工程有限公司的专业施工队需要4天即可完成1221平方米的工程。施工周期短，效率高，得益于周密的前期规划和严格的现场管理。

常见问题解答

拱形屋顶为何选择钢拉索加强？

钢拉索能有效增加屋顶的横向稳定性和抗侧风能力，特别是在大跨度结构中，拉索系统能显著降低结构变形，提高安全性。

彩钢板的防水性能如何保证？

选用高质量的彩钢板是基础，涂层厚度、镀锌量都有严格标准。施工时确保板的搭接宽度足够、自攻钉位置准确、天沟排水顺畅，才能实现真正的防水效果。

这种拱形屋顶能使用多久？

优质的彩钢板一般使用寿命可达15-20年，定期维护和检查能延长使用寿命。关键是选择高标准材料和规范施工。

小结

湖北生产车间拱形屋面工程的成功离不开全体参与人员的努力，包括设计师、制图师、项目经理和施工队。科学合理的设计方案和准确严谨的制图是该工程成功的关键。江苏杰达钢结构工程有限公司凭借专业技术和丰富施工经验，为客户提供完整的拱形屋面解决方案。随着新技术的不断应用，拱形屋顶作为新型建筑结构体系，正在更多生产场所中得到推广和应用。
