江西贵溪粮仓拱形屋顶施工参数与改造造价

江西贵溪粮仓的扩建工程涉及拱形屋顶的安装，这是现代粮食储备设施的常见结构形式。拱形屋顶具有跨度大、防水性能好、维护成本低等优点，是粮仓及仓间罩棚的理想选择。本文介绍该项目的设计参数和施工规范。

工程基本参数

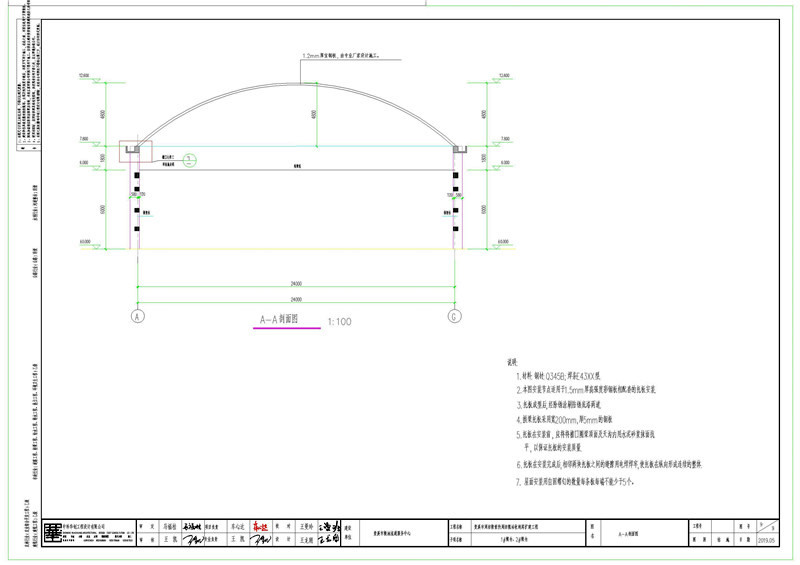

拱形屋顶的剖视图及主要参数如下：

• 跨度：24米
• 长度：48米
• 总面积：1152平方米
• 混凝土立柱高度：7.8米
• 拱高：4.8米
• 矢跨比：0.2
• 屋面板：1.2mm厚宝钢板
• 立柱间距：每隔4米设置一根
• 总柱数：12根

屋面采用专业厂家设计施工的高强度彩钢板，材料规格和质量符合国家标准要求。

材料与安装规范

该工程的材料及安装说明如下：

• 钢材：Q345B，焊条E43XX型
• 拱梁托板：宽200mm，厚5mm的钢板
• 托板成型后进行除锈和防锈底漆处理（两道）
• 托板安装前应确保檐口圈梁顶面平整
• 相邻两块托板之间用电焊焊牢，形成纵向连续整体
• 屋面安装用自固螺钉每条板每端不少于5个

梁体设计与施工规范

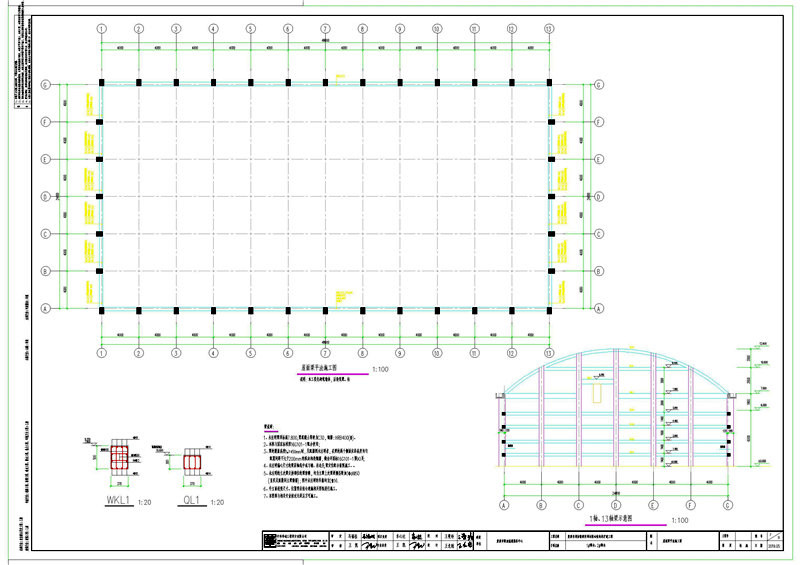

屋面梁平法施工图详细标明了各梁的设计参数。主要梁体规范包括：

• 梁顶标高：7.800米
• 混凝土等级：C30
• 钢筋：HRB400
• 腹板高度hw≥450mm时，需沿高度配置间距不大于200mm的纵向构造钢筋
• 未注明偏心尺寸的梁居轴线中央或与墙柱边齐
• 主次梁交接部位的箍筋有特定要求

该图与国家标准图16G101-1配合使用。外立面造型尺寸、位置等应结合建筑施工图进行，需与相关专业核对无误后方可施工。

屋面防水与细部处理

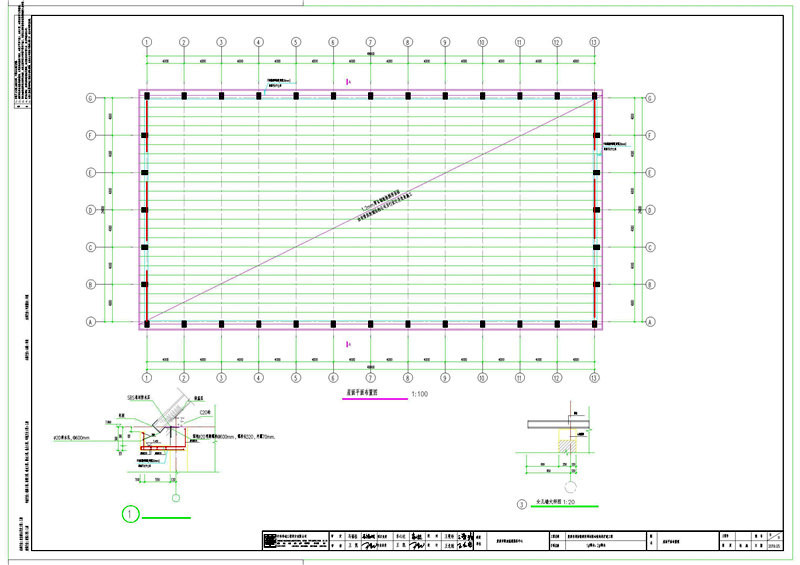

屋面平面布置图显示天沟内的关键节点。拱脚与钢托板之间采用预埋C20弯脚螺栓@600mm，螺栓长320mm，外露70mm。

防水处理要点：

• 天沟挑檐伸缩缝宽度30mm，距离不大于12米
• 下层涂抹SBS卷材防水层
• 拱脚与预埋件连接处要做好防水
• 天沟排水必须畅通，防止积水

常见问题解答

拱形屋顶为什么采用24米跨度？

跨度设计需要综合考虑功能需求、地基承载力、材料经济性等因素。24米跨度对粮仓储存功能而言较为合理，既能满足容量需求，又兼顾成本控制。

防水层为什么选用SBS卷材？

SBS卷材具有良好的柔韧性和耐候性，能适应温度变化和结构变形。在天沟这种易积水的部位，SBS防水层能提供持久可靠的防水效果。

施工时如何确保砖混结构与钢结构配合？

关键是提前规划混凝土圈梁的高度和平整度，确保预埋螺栓位置准确。施工中需土建与钢结构专业密切配合，定期进行标高、位置核对。

小结

江西贵溪粮仓的拱形屋顶工程是现代粮食储备设施的典范。通过科学的设计规划和规范的施工工艺，确保了结构的稳定性和防水性能。江苏杰达钢结构工程有限公司在粮仓、仓储建筑等专业工程中积累了丰富经验，能为客户提供从设计到施工的全程技术支持。如有类似粮仓改造或新建项目需求，欢迎与我们联系讨论具体方案。
