四川彩钢拱形屋顶工程设计图纸及施工方案

拱形屋顶设计图纸是工业建筑中的关键环节，通过准确的图纸设计方案，施工人员可以清晰把握建造流程，保证工程质量与安全性。以下为四川某厂家彩钢拱形屋顶项目的图纸解析。

工程概况与主要参数

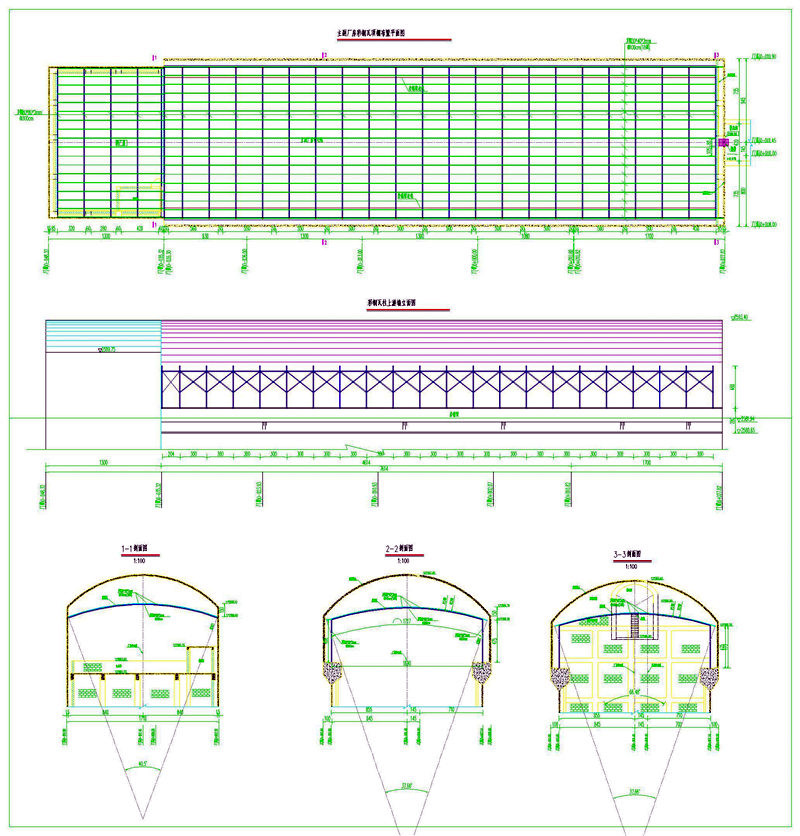

该项目为拱形屋顶结构，采用立面图和剖面图进行设计表现。主要技术指标为：

• 跨度：17.1米
• 支撑构件：方钢30×40×2mm@100cm，共18根
• 屋面材料：彩钢瓦

图纸设计工艺与流程

项目采用现代化数控加工工艺和先进的图纸软件进行设计制作。设计流程包括：

• 对实际测量参数值进行处理
• 使用三维数字化模型进行绘制
• 标注每个部位的尺寸、材料、连接方式等详细信息
• 根据场地实际情况进行相应调整

质量管理要求

图纸设计完成后，需交给施工人员进行审查、审核，以确保精确性和施工便捷性。设计团队需考虑的多方面因素包括：

• 场地环境与地理条件
• 气候与风压等气象因素
• 防水、排水等防护需求

施工阶段关键要点

在安装彩钢屋顶时，需严格遵守国家相关标准和规范，对材质、加工工艺以及安装技术进行仔细检查，确保施工效率、产品质量稳定且符合标准。

常见问题解答

Q: 彩钢屋顶图纸为何需要分为立面图和剖面图？

A: 立面图可显示屋顶的整体形态，剖面图则能清晰展示拱形跨度、高度、支撑构件等截面信息，两者相结合为施工人员提供完整的空间认知。

Q: 方钢支撑间距100cm的依据是什么？

A: 支撑间距需根据屋面荷载、跨度大小、材料强度等多个因素综合计算确定，100cm间距适应17.1米跨度的彩钢屋面承载需求。

Q: 图纸审核时重点关注哪些方面？

A: 重点关注构件尺寸准确性、连接方式可行性、材料规格匹配度，以及环境适应性（如风压、防水等）是否考虑充分。

小结

彩钢屋顶项目的图纸设计是至关重要的环节。科学而精密的设计方案能够为施工人员避免困难和错误，提高施工效率和工程质量。江苏杰达钢结构工程有限公司拥有丰富的图纸设计和施工经验，可为各类工业建筑提供专业的技术支持。
