新疆原料库房拱形屋顶工程图纸设计方案

拱形屋顶是现代工业仓储建筑的常见形式，科学而精密的图纸设计是工程成功的基础。本文介绍新疆北部某厂家原料库房拱形屋顶项目的图纸设计与施工方案。

项目基本参数

该项目采用三连跨拱形屋顶结构，中间设置通风道。主要设计指标如下：

• 跨度：20.73米（三连跨）
• 混凝土柱高度：3.2米
• 拱高：7米
• 门的高度与储存有效高度：5米

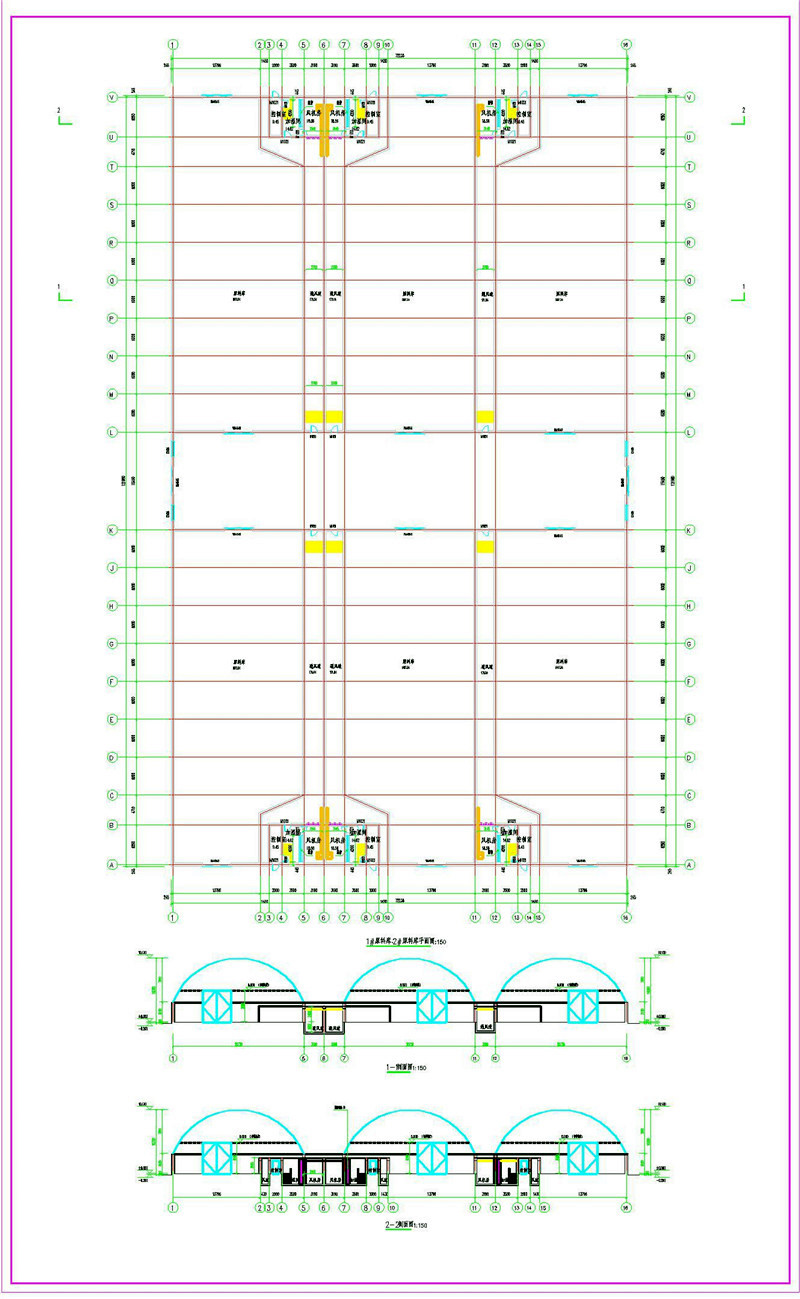

图纸设计工艺与方法

项目采用高档拱形屋顶结构和现代化设计方法：

• 现场实际参数值测量与处理
• 计算机辅助设计软件建模
• 三维数字化模型绘制
• 确定每个节点的规格、尺寸和布局
• 根据场地实际情况进行调整

设计审核与质量管理

这是原料库屋面布置图，总长度为122米，总面积为2529平方米。设计团队与施工团队进行了充分的反复审查和确认，以确保技术方案的准确性。

质量控制措施包括：

• 每一步操作前逐项检验技术方案准确性
• 避免示意不当引起的质量缺陷
• 防止不良人身伤害风险
• 采用高性能钢材和完备附件
• 运用先进技术进行打造与审评

施工完成后的质量检验

工程完成后，拱形屋顶及各个节点连接均受到严密的质量检验和调试。施工要点包括：

• 集中运用高性能钢材
• 采用完备附件和先进技术
• 各项标准测试合格后方可保证验收
• 确保产品质量稳定性

常见问题解答

Q: 三连跨设计相比单跨有什么优势？

A: 三连跨结构可以优化支撑布置、减少柱数、增加内部空间连续性，同时在整体稳定性和成本控制方面更具优势。

Q: 中间通风道的作用是什么？

A: 通风道可以有效改善库房内部的空气流通，帮助控制温度和湿度，对原料的保存质量至关重要。

Q: 施工周期如何估算？

A: 江苏杰达钢结构工程有限公司专业施工团队8天可完成该2529平方米的项目施工，实际周期根据现场条件、气候因素和材料供应情况而定。

小结

原料库房拱形屋顶项目的图纸设计是一个复杂而关键的环节。科学而精密的图纸设计方案能够将施工范畴中可能出现的障碍降至最低，提高工程的安全性及可靠性。江苏杰达钢结构工程有限公司依托丰富的经验和先进技术，为类似项目提供专业、高效的设计和施工服务。
