跨度21.32米拱形屋顶设计与施工技术指南

拱形屋顶是现代工业和农业建筑中常见的框架结构形式。跨度21.32米、拱高7米的大型拱形屋顶因其空间开阔、通透感强的特点，被广泛应用于仓库、厂房、展示馆等场景。本文介绍这类规模拱形屋顶的设计要点与施工规范。

拱形屋顶的主要特点

这类规模的拱形屋顶具有以下优势和特点：

• 空间大、通透感强，便于内部场景灵活利用
• 适用于各种仓库、生产厂房、展示馆等用途
• 优越的尺寸规格使视觉效果层次分明
• 现代外形给人们带来了更多建造信心
• 相比传统矩形建筑具有更强的视觉冲击力

建造技术难点与要求

跨度21.32米、拱高7米的拱形屋顶建造具有较高的技术难度。主要技术难点包括：

• 混凝土的弧形成型：需要将混凝土制成精确的拱形曲线
• 钢筋网络布置：进行混凝土钢筋网的合理布置，确保结构不产生泌水现象
• 符合固定要求：按照设计规范进行荷载计算和支撑设计
• 长期养护：施工完成后需进行长期的养护工作，防止结构损毁

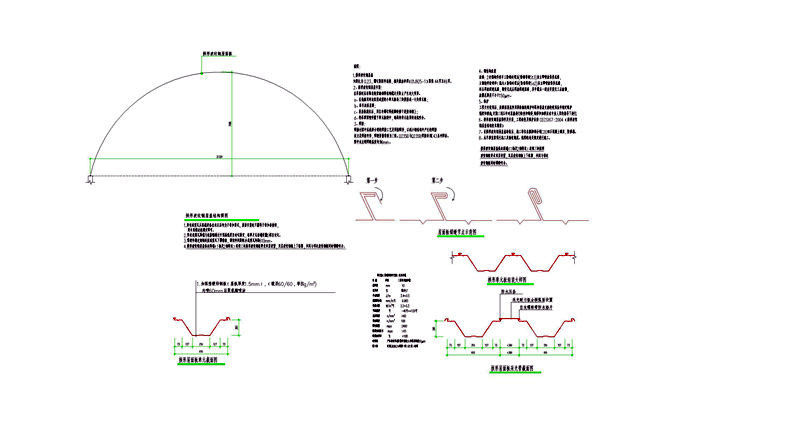

拱形波纹屋盖的设计标准

拱形波纹钢屋盖的设计规范如下：

• 矢跨比：0.23（拱高与跨度的比值）
• 连接方式：螺钉紧固件连接
• 设计参考：按照《01J925-1》图集44页至49页的做法执行

安装工艺与关键步骤

拱形波纹钢屋盖的安装采用分阶段预制组装的方法：

• 地面预制：在地面用封边机将成型的小单元板每三块拼接成一大块单元板
• 吊车起吊：使用吊车将屋顶整体或分段起吊就位
• 屋盖就位：屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 封边处理：将吊顶预埋件置于单元板缝中，每两块单元板用封边机咬合

安装过程中应采取有效措施确保结构稳定并防止产生过大变形。

焊接工艺与质量管理

焊接是钢结构施工的关键环节，工艺要求为：

• 工艺选择：选择合理的焊接工艺及焊接顺序
• 应力控制：减小钢结构中产生的焊接应力及焊接变形
• 焊缝质量：焊缝质量等级为三级
• 焊条选择：Q235B与Q235B焊接采用E43系列焊条
• 焊缝高度：图中未注明焊缝高度均为6mm

结构安全与防震设计

为保证拱形屋顶的承重性能和抗震性能，需要：

• 严格遵守国家相关标准和规范
• 确保材料选用符合要求
• 建造过程中秉持正规操作程序
• 进行充分的计算和验证
• 必须具备专业知识、经验和技术

常见问题解答

Q: 矢跨比0.23对承载能力的影响？

A: 矢跨比越大，拱形越陡，承载能力相对越强。0.23的比值既保证了足够的承载力，又形成了优雅的外观比例和良好的排水性能。

Q: 为什么要用三块小单元板组合成一大块？

A: 这样的设计既便于地面预制和质量控制，又便于吊装和就位，同时三块的组合体能形成更好的刚度和稳定性。

Q: 施工中如何控制焊接变形？

A: 通过合理选择焊接工艺、焊接顺序、焊接速度和夹具使用，以及施工过程中的检查测量，可以有效控制焊接变形在规范范围内。

小结

跨度21.32米、拱高7米的拱形屋顶设计和建造是一项复杂的工程。这类结构的尺寸特殊性及其复杂的构造方式，使其成为了建筑师和工程师的设计挑战。通过采用科学的设计方法、先进的施工工艺，以及严格的质量管理，能够确保工程的安全性、耐久性和美观性。江苏杰达钢结构工程有限公司在大跨度拱形屋顶设计施工中拥有丰富经验，可为各类项目提供专业的技术支持。
