浙江丽水粮库拱形罩棚工程图纸与施工方案

仓间罩棚是现代粮库的重要配套设施，为粮食的进出提供全天候保护。本文介绍浙江丽水某粮库仓间罩棚工程的图纸设计与施工技术规范。

工程基本参数与设计指标

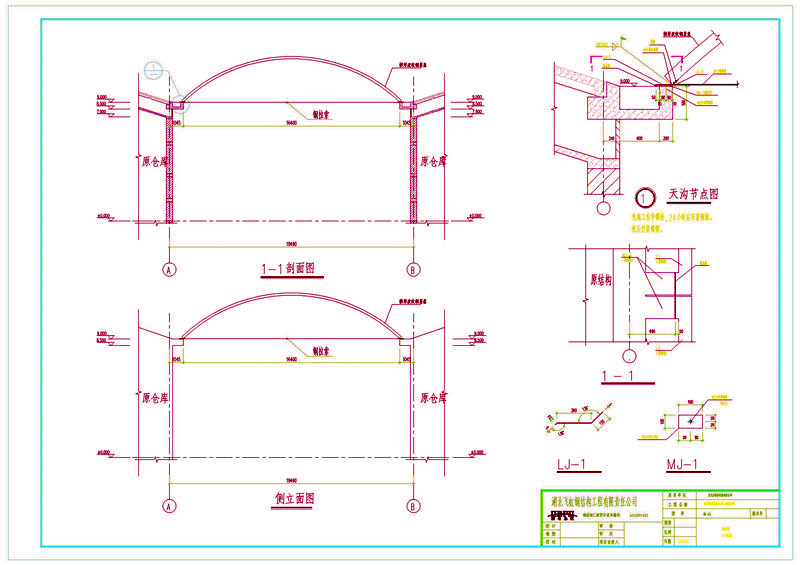

该项目为仓间罩棚工程，采用剖视图和侧立面图进行设计表现。主要技术指标包括：

• 跨度：16.4米
• 混凝土柱高度（两边）：7.9米
• 天沟高度：9米
• 屋顶结构：采用钢拉索
• 屋面材料：拱形波纹钢板

图纸设计与建模方法

设计团队采用计算机辅助设计软件制作精细详尽的图纸，工艺流程包括：

• 现场参数实测与数据采集
• 三维数字化模型建立
• 绘制每个部件的尺寸、材料、连接方法等详细信息
• 根据现场实际情况进行调整
• 设计与施工团队的紧密协调

屋顶平面布置与材料规格

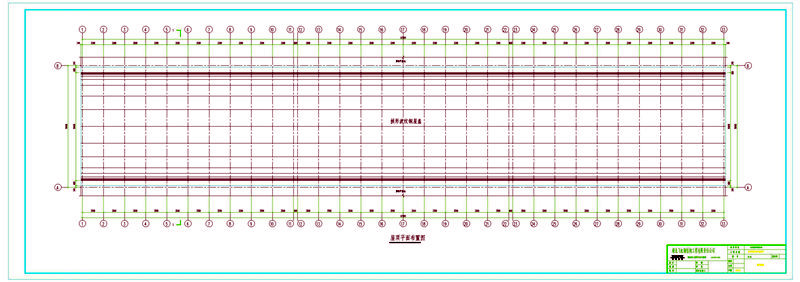

这是仓间罩棚的屋顶平面布置图。项目采用拱形波纹钢屋盖，具体规格为：

• 长度：97.2米
• 一边支撑：33根
• 材料选型：热镀锌彩涂板TS280GD+Z，强度设计值235MPa
• 镀锌量：180
• 涂层厚度：20微米
• 耐盐雾性能：500小时
• 板厚：1.2mm
• 板型：YT6118型
• 颜色：铁青灰

结构细节设计

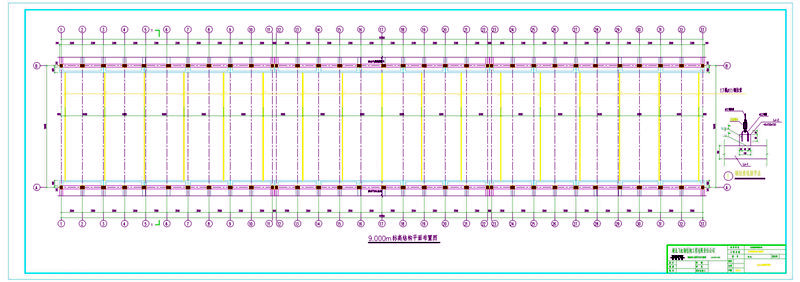

这是仓间罩棚的9.000m标高结构平面布置图。整个图纸设计过程中，设计团队与施工团队采取以下协调措施：

• 精心协调设计与施工方案
• 密切跟踪施工进度
• 及时修改和确认设计方案
• 确保施工技术正确无误
• 考虑建筑结构、地理环境、气候等多种因素
• 为施工提供专业指导和技术支持

安装与质量管理规范

为了确保罩棚安装质量，必须遵守以下规范要求：

• 严格执行国家相关标准和规范
• 掌握材料、加工工艺和安装技术
• 确保每个环节都正确无误
• 定期进行质量检验和验收
• 采取防水、防锈等保护措施

常见问题解答

Q: 为什么选择YT6118型波纹板？

A: YT6118型是常用的拱形波纹板型号，具有良好的承载能力、防水性能和安装便利性，特别适合大跨度仓间罩棚的需求。

Q: 热镀锌彩涂板的防腐寿命能保证多久？

A: 镀锌量180和耐盐雾500小时的指标在通常环境下可保证15-20年的防腐寿命，定期维护和清洁能进一步延长使用寿命。

Q: 9.000m标高的含义是什么？

A: 这表示该结构平面布置图距地面9米的高度，对于多层结构或跨度较大的工程，分层标注便于施工人员在不同高度的准确定位和安装。

小结

仓间罩棚的图纸设计与施工是粮库项目的重要环节。通过科学而精密的图纸设计方案和规范的施工流程管理，能够实现高质量、高效率的完成安装任务。江苏杰达钢结构工程有限公司在粮库仓储建筑领域拥有丰富的设计施工经验，能够为各类项目提供专业的技术支持和完整的解决方案。
