福建南安粮库拱形罩棚改建工程图纸解析

粮库仓间罩棚是现代粮食储备体系中的重要配套设施，其结构设计和施工质量直接影响粮食的储存安全和作业效率。本文介绍福建南安市直属粮库仓间罩棚改建工程的设计方案和施工规范。

工程背景与建筑规模

福建南安市直属粮库作为重要的粮食储备设施，其规模庞大、技术复杂。本改建工程涉及仓间罩棚的拆旧建新，属于大型结构改造项目。

工程主要设计参数

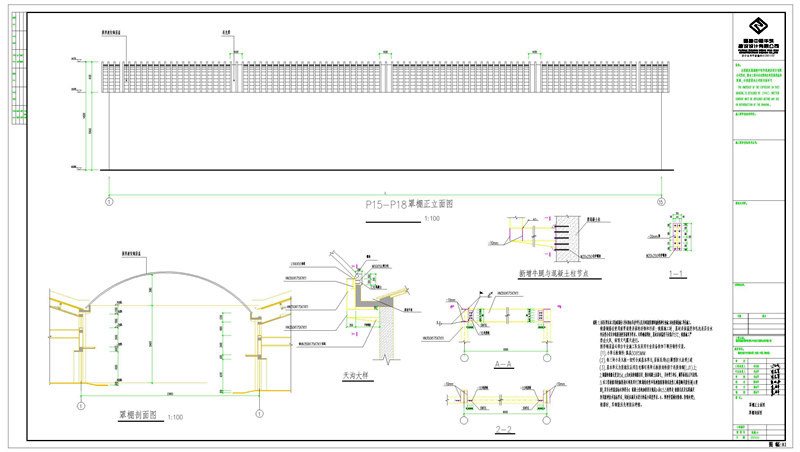

这是罩棚的正立面图，项目的主要设计指标包括：

• 跨度：23.87米
• 天沟高度：10.4米
• 拱高：4.1米
• 矢跨比：0.19
• 屋面材料：拱形波纹钢板

拱脚与天沟连接设计

拱形屋顶与天沟（承重梁）的连接是结构的关键部分：

• 拱脚与天沟内连接方式：自攻螺丝固定
• 防水与防护：之后用C30混凝土浇筑提供保护
• 安全性：确保拱脚与天沟的可靠连接

屋顶平面布置与材料

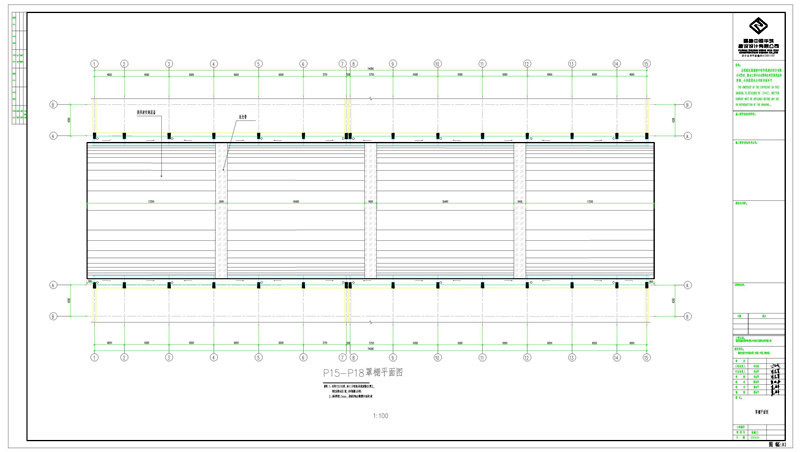

这是仓间罩棚的平面布置图。屋面采用预制组装工艺，具体规格和工艺要点如下：

• 长度：74米
• 屋面板型：YT6118型
• 组装方式：加工三片组装后吊装放置在大梁上
• 防水处理：固定后防水层三道
• 压顶方式：采用混凝土压顶
• 板材厚度：1.5mm
• 防火涂料：NB薄型防火涂料3道

采光带设计

采光带设计用于改善罩棚内的光线条件，具体参数为：

• 采光带宽度：1.6米
• 采光带间距：中间每隔18.4米设置一道采光带
• 材料选择：透光材料（通常为透明或半透明波纹板）
• 功能：提供自然采光，改善罩棚内视觉环境

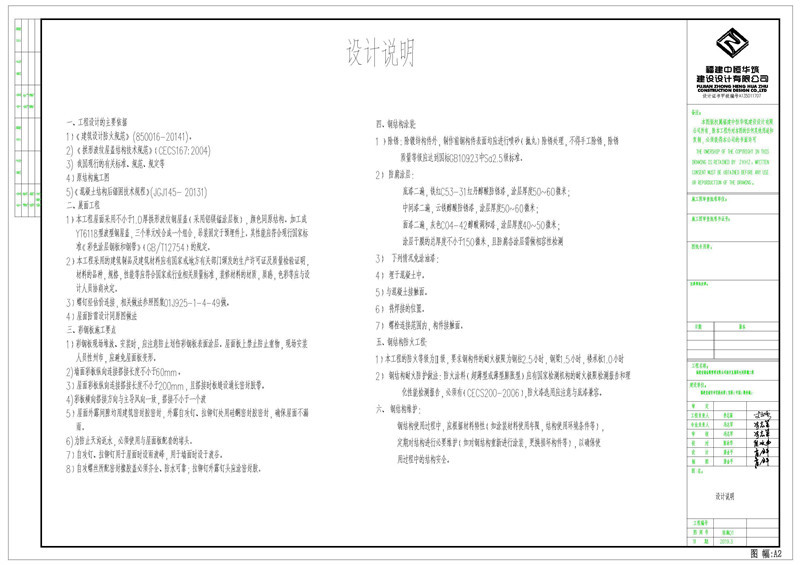

图纸设计与制作规范

仓间罩棚工程图纸需要满足众多硬性标准和规范：

• 使用专业设计软件进行设计制作
• 绘制1:500或更高比例的精细图纸
• 详细准确描绘每个构件之间的连接方式
• 标注支撑点位置和相关信息
• 便于施工过程中的准确安装和调整

施工过程中的考虑因素

仓间罩棚图纸制作时需要考虑的实际因素：

• 天气影响：考虑降雨、高温等气象条件
• 防护措施：采取相应的防护与防水措施
• 维修保养：为日后维修保养预留访问和操作空间
• 耐久性：选择防腐防锈的材料和工艺

图纸标注的关键信息

工程图纸上应当标识的重要信息包括：

• 管道和电线的走向
• 验收标准与检验点
• 操作规范与安全要求
• 材料规格与构件编号
• 紧急疏散通道与出口

常见问题解答

Q: 为什么采光带要每隔18.4米设置一道？

A: 采光带间距需要平衡采光效果和结构承载。18.4米的间距（恰好是跨度23.87米的两倍减去）既能提供充分采光，又不会过度削弱屋面的承载力。

Q: C30混凝土在拱脚处的作用是什么？

A: C30混凝土不仅提供额外的承重和防护，还起到防水、防风、防外物侵入的作用，同时可以隐盖连接螺丝，提高美观度。

Q: 1.5mm厚的波纹板与标准1.2mm相比有何优势？

A: 1.5mm厚板材提供更好的刚度和承载力，特别是在长跨度和大面积应用中，能提供更强的抗风压、抗雪载能力，延长使用寿命。

小结

福建南安市直属粮库仓间罩棚改建工程的设计是这项重要工程的核心环节。其在保证卫生安全、提高粮库保质保量方面具有重要作用。通过配合细致周到、科学合理的施工方案，并确保固定点、支撑点以及接口位置等一系列参数准确可靠，能够有效提高整个工程的成功率和稳定性。江苏杰达钢结构工程有限公司在粮库及大型仓储设施的设计施工中拥有丰富经验，能为类似项目提供专业、可靠的技术支持和完整的解决方案。
