宜昌37米拱形屋顶施工图纸与安装工艺详解

拱形屋顶图纸是大跨度建筑施工中的核心设计文件，能够准确指导钢构件加工与现场安装。拱形屋盖具有优异的抗风、抗震能力，广泛应用于工业厂房、物流中心等场景，可为机器设备与人员提供可靠防护。

工程案例概况

本工程位于湖北宜昌地区，拱形屋顶总跨度为37米，总长度72米，屋面总面积约2664平方米，由杰达钢构技术团队设计与施工指导。

屋面材料与结构参数

屋盖采用拱形波纹钢板，型号为YT6118，颜色为铁青灰。材质为热镀锌彩涂板TS280GD+Z，具有以下性能指标：

• 强度设计值：235MPa
• 板厚：1.4mm
• 镀锌量：180g/m²
• 涂层厚度：20μm
• 耐盐雾性能：500h

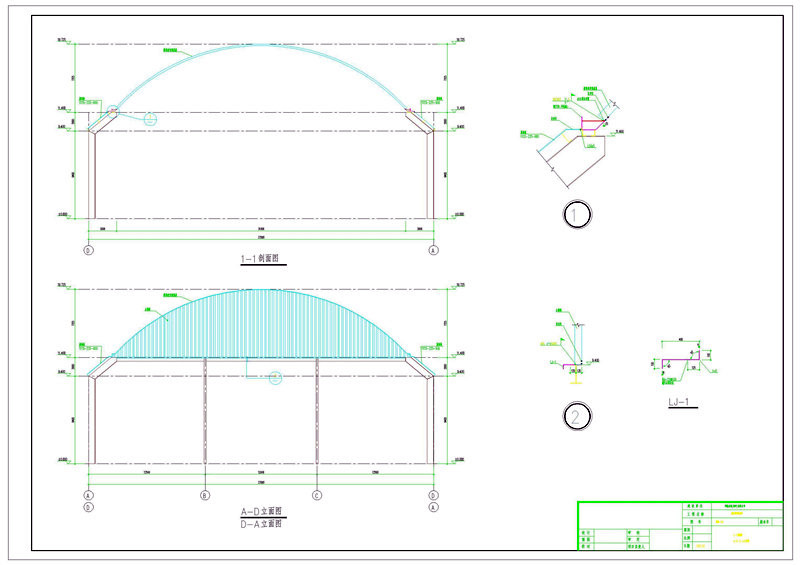

拱形尺寸与布置方案

本工程拱形屋顶的设计尺寸如下：

• 拱高：7.33米
• 矢跨比：0.2
• 立柱间距：6米
• 立柱总数：每边13根，共26根
• 屋面板型号：YX15-225-900

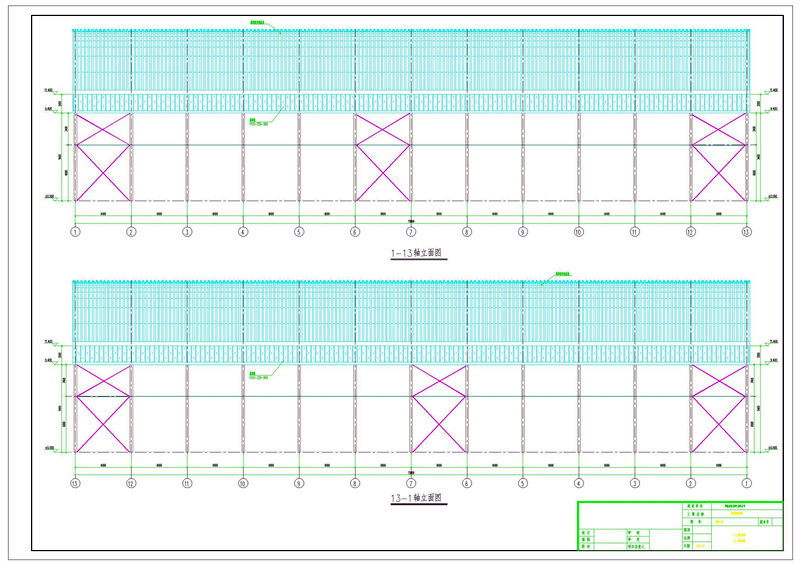

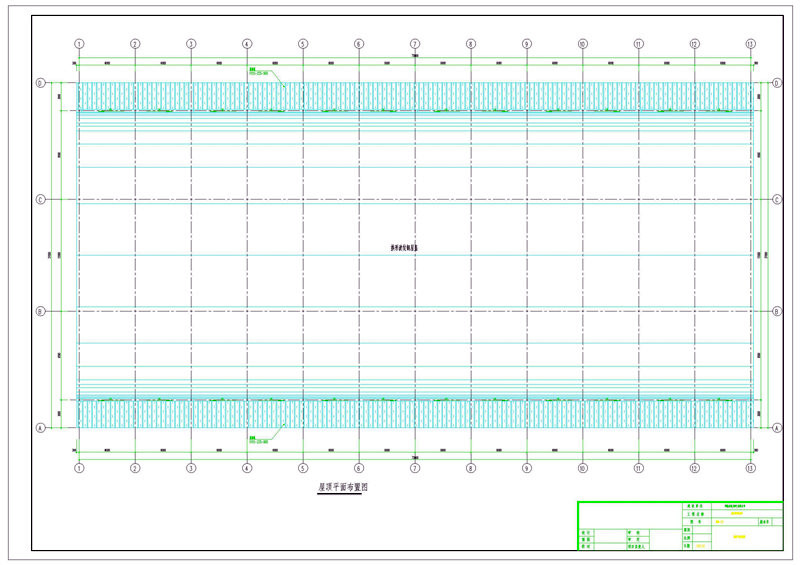

施工图纸设计要点

拱形屋顶图纸设计是工程项目的关键环节，需要满足以下要求：

结构设计需要根据实际场景确定拱形屋顶的结构与大小，包括跨度、高度、坡度等参数，进而设计梁、柱、支承等构件，并准确计算各类材料的规格数量。

设计与施工注意需要关注拱形屋顶的透气性、隔热及防水性能，同时标注所有关键支撑点、钢架规格、位置与固定方式，确保施工过程的安全与质量稳定。

常见问题

拱形屋顶的矢跨比如何确定？

矢跨比是拱高与跨度的比值。本工程矢跨比为0.2（拱高7.33米÷跨度37米≈0.198），这个比例既保证了拱形的稳定性，也确保了优雅的外观和良好的排水性能。实际应用中需根据建筑功能、气候条件与结构承载需求来调整。

拱形屋面板的防腐能力如何？

本工程选用TS280GD+Z材质，具有180g/m²的镀锌量和20μm的彩涂层厚度，耐盐雾性能达500小时，能够满足一般工业环境的长期防腐需求。建议在雨季时定期检查屋面与接缝处，确保防水效果。

立柱间距与屋面稳定性的关系是什么？

6米的立柱间距是在满足建筑功能、风荷载与结构强度的综合考量下确定的。间距过大会增加屋面变形，间距过小会增加成本。本设计通过精确计算与仿真验证，确保结构安全与经济合理性的平衡。

总结

拱形屋顶图纸设计在现代建筑工程中至关重要，它需要设计者综合考虑各类实际因素，制定符合规范的详细计划与施工指导。江苏杰达钢结构工程有限公司拥有经验丰富的技术团队，致力于为客户提供专业的大跨度钢结构设计与施工服务，确保工程质量与安全。欢迎联系我们咨询更多案例与技术细节。
