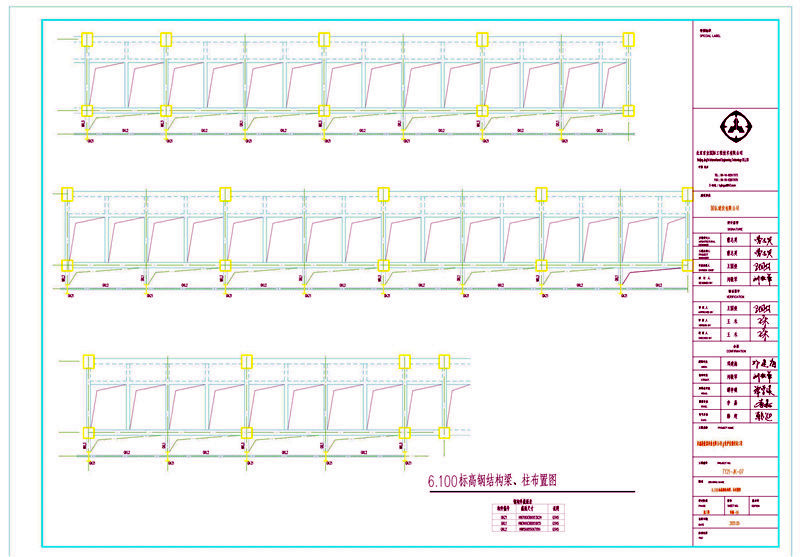

山西19.83米拱形屋顶钢板房施工图纸及安装工艺

拱形屋顶相比传统建筑结构具有更好的强度与韧性，能够适应复杂气候条件，为机器设备与人员提供全面保护。准确的施工图纸设计与科学的安装工艺是拱形屋顶工程的关键，直接影响结构安全性与使用寿命。

山西工程案例基本信息

本工程为山西某科技公司厂房，采用拱形屋顶结构。屋顶总长度114米，总面积约2261平方米，由杰达钢构专业施工团队负责深化设计与现场安装。

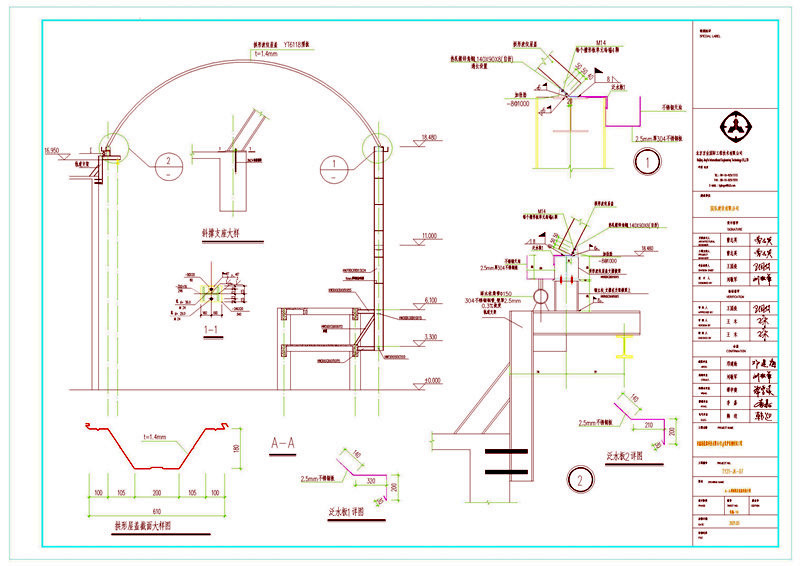

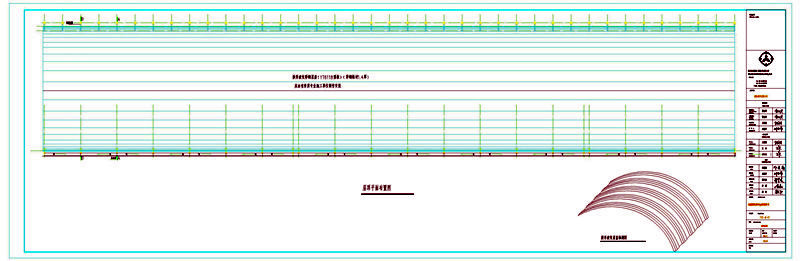

拱形屋顶结构尺寸与参数

本工程拱形屋顶的主要尺寸如下：

• 跨度：19.83米
• 屋顶总长度：114米
• 屋面总面积：2261平方米

屋面板材料与规格

屋面采用单层上海宝钢产彩色镀锌钢板，具体规格如下：

• 钢板品牌：上海宝钢
• 材质：TS280GD
• 板型：YT6820彩色镀锌钢板
• 板厚：1.5mm
• 屈服强度：不小于280MPa
• 抗拉强度：不小于320MPa
• 排水系统：不锈钢钢天沟

安装工艺流程

钢天沟准备

制作成型的钢天沟采用不锈钢材质，通长焊接于柱顶上保持同一水平线，确保屋面排水通畅。

拱形波纹钢屋盖安装步骤

步骤1：地面拼装：在地面用封边机将成型的小单元板每三块拼接成一大块单元板，便于吊装。

步骤2：吊装就位：在吊装时采取有效措施确保结构稳定，防止产生过大变形。用起重机械将拼装好的屋盖单元板吊至建筑物顶部。

步骤3：拱脚固定：屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上，确保固定牢固。

步骤4：接缝处理：将吊顶预埋件置于单元板缝中，每两块单元板用封边机进行咬合处理，形成整体屋面结构。

施工设计要点

拱形屋顶图纸设计需要根据实际情况确定跨度、坡度、高度等参数，并基于这些参数绘制出详尽准确的构件图纸。对于复杂的结构，需要进行模拟计算评估其承受各种外力时的稳定性与安全性。同时注意拱形屋顶的防水、隔热特性，优化整个系统的性能表现。

安装图纸需要考虑实际施工过程中的多种因素，包括支撑点、钢架数量与规格、固定方式等，确保物料重量和状态不会导致施工问题。严格要求施工人员遵守相关规范，按照标准流程执行施工，避免危险的操作方式，从而保证工程的安全性。

常见问题

为什么要采用不锈钢钢天沟？

不锈钢具有优异的耐腐蚀性能，能够长期抵抗雨水与大气污染物的腐蚀，保证排水系统的使用寿命与美观效果，减少后期维护成本。

地面拼装成大块单元板有什么优势？

地面拼装能够减少现场吊装的操作难度与施工风险，提高吊装效率，同时确保接缝的精准度与防水效果，从而保证屋顶整体质量。

拱脚固定为什么必须采用自攻螺钉栓接？

自攻螺钉能够快速有效地将拱脚固定在连接角钢上，具有施工简便、强度可靠的特点。同时避免了焊接对钢板性能的影响，确保结构承载能力。

总结
