江西赣州无梁拱形彩钢屋面施工图纸详解

成品无梁拱形彩钢屋面是现代工业建筑的高效屋盖系统，采用整体冷弯成型、机械咬合工艺，能够快速完成安装且防水隔热性能出色。准确的施工图纸设计对保证安装质量、后期维护至关重要，是工程项目顺利实施的基础。

江西赣州工程案例概况

本工程位于江西赣州，采用成品无梁拱形彩钢屋面系统。屋顶总长度为82.1米，总面积约1273平方米，由杰达钢构技术团队负责设计与施工指导。

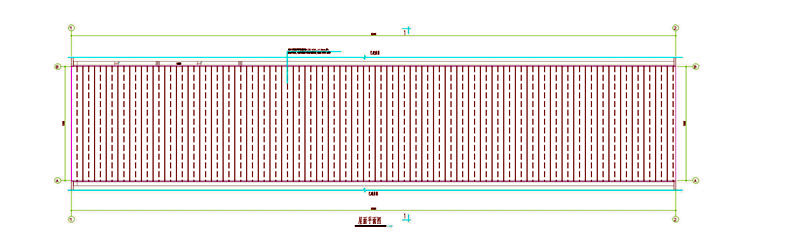

拱形屋面结构尺寸

本工程拱形屋顶的主要尺寸如下：

• 跨度：15.5米
• 拱高：3.6米
• 屋顶总长度：82.1米
• 屋面总面积：1273平方米

屋面板材料与规格

屋面板采用成品无梁拱形彩钢板，具体规格与性能指标如下：

• 板型号：ZC-610
• 板厚：1.5mm
• 颜色：由甲方选定，厂家定制
• 预埋件：304不锈钢板
• 防风能力：可承受160km/h强风
• 防雪能力：可承受148kg/m²雪载
• 设计使用寿命：大于30年

安装与固定方式

拱脚处采用自攻螺钉或螺栓固定，单元板每端不少于6个固定点，确保结构稳定性。成品彩钢屋面板在工厂进行了深化设计与预加工，到现场后由专业单位进行尺寸复核，然后进行组装与安装。

施工工艺流程

成品无梁拱形彩钢屋面的制造与安装工艺如下：

工厂制造：钢板通过屋顶成型机进行连续冷模滚压，形成带有横行波纹的拱形槽板。用自动封边机将多个槽板连接拼装，经厂家单位进行二次深化与质量检验。

现场安装：用起吊机械将拼装成型的槽板吊至屋顶圈梁（边梁）位置，通过自攻螺钉或螺栓进行固定。若干模块槽板在屋顶经二次机械咬合，形成整体屋面结构。

常见问题

拱形彩钢屋面为什么需要在工厂进行二次深化？

二次深化是指根据实际建筑尺寸与现场条件，对屋面板的接缝、固定点、防水处理等细节进行精准设计与预加工。这样可以确保到现场后的安装准确、快速，减少现场切割与调整工作，提高施工质量与效率。

屋面板固定点数量为什么要求每端不少于6个？

多个固定点能够均匀分散风荷载与雪载，防止局部应力集中。根据跨度15.5米与160km/h强风、148kg/m²雪载的设计工况，6个固定点的配置经过结构计算验证，可确保屋面在恶劣气候条件下的稳定性与安全性。

304不锈钢预埋件有什么优势？

304不锈钢具有优异的耐腐蚀性能，能够长期抵抗雨水、盐分等腐蚀环境，有效保护预埋件与屋面接缝处的结构完整性，延长使用寿命，与30年以上的设计使用年限相匹配。

总结

无梁拱形彩钢屋面系统以其快速安装、防水防风性能出色、使用寿命长等优势，已成为现代工业建筑的常见屋盖解决方案。江苏杰达钢结构工程有限公司拥有完善的深化设计能力与现场施工经验，致力于为全国客户提供从方案设计、图纸深化到现场安装的全流程专业服务。欢迎与我们联系，共同打造高质量的钢结构工程。
