福州农贸市场5.8米连跨拱形屋顶施工图纸与设计规范

农贸市场是城乡结合部重要的商业配套设施，市场内部需要有适宜的遮盖与保护措施以维持商品新鲜度。拱形屋顶结构凭借跨度大、施工快、成本低等优势，广泛应用于此类公共建筑中，其施工图纸的精细计算与科学设计至关重要。

福州农贸市场工程基本情况

本工程为福州市农贸市场项目，采用连跨拱形屋顶钢结构。该设计由杰达钢构团队完成深化与施工指导，累积了丰富的类似项目经验。

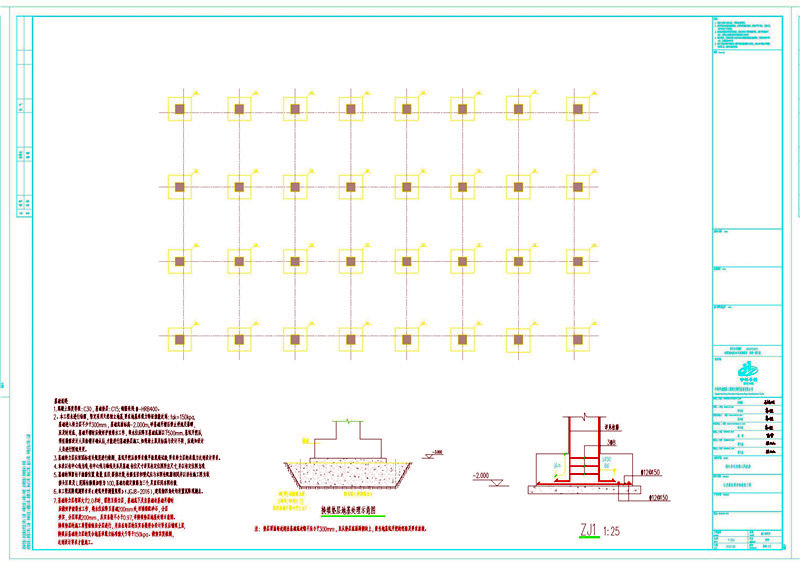

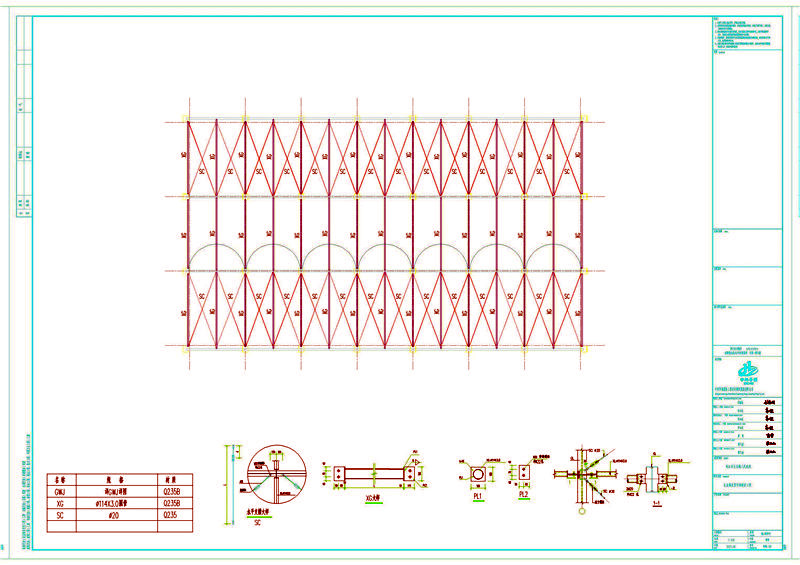

拱形结构尺寸与支撑系统

本工程连跨拱形屋顶的主要尺寸与支撑配置如下：

• 连跨拱跨度：5.8米
• 柱间支撑：每个跨度中有2根柱间支撑
• 连接方式：采用法克螺栓固定

钢结构材料与规格

本工程钢结构采用以下材料与规格：

• 主体钢材：Q235B钢（未特殊注明的钢板及型钢）
• 焊接材料：E43系列焊条
• 高强度螺栓：10.9级摩擦型连接螺栓
• 焊缝质量：不低于二级
• 角焊缝最小尺寸：6mm，采用满焊工艺

设计与施工规范依据

本工程遵循以下国家标准与技术规范：

• 钢结构设计标准：GB50017-2017
• 门式刚架轻型房屋钢结构技术规范：GB51022-2015
• 钢结构工程施工质量验收标准
• 钢结构工程施工规范：GB50205-2020

施工关键技术要点

连接接触面处理

构件的拼接连接采用10.9级摩擦型连接高强度螺栓，连接接触面的处理采用喷砂后生赤锈工艺，确保连接的可靠性与耐久性。

焊接质量要求

图中未注明的角焊缝最小焊脚尺寸为6mm，采用满焊工艺。对接焊缝的焊缝质量不低于二级，按照国家标准进行焊接工艺评定与检验。

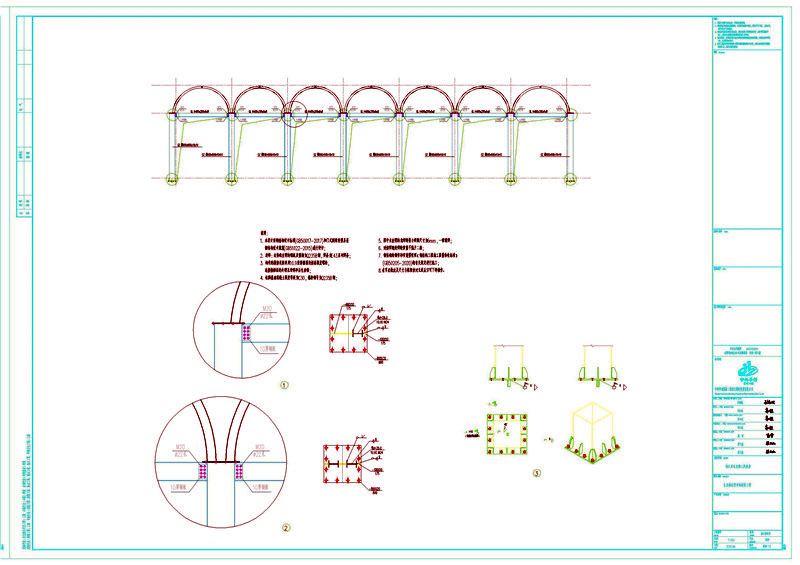

节点设计与下料

在节点做法及尺寸与框架核对无误后方可下料制作。这是确保安装精度与结构安全的重要环节，需要由专业的深化设计与制造团队负责。

现场安装与质量控制

施工人员需要对不同位置进行精确测量，监测拱形结构是否保持水平稳定，确保其承载能力的安全性与可靠性。特别是在连接节点、支撑安装等环节，需要严格按照图纸要求进行。

农贸市场特有的设计考虑

农贸市场对屋顶设计有特殊需求：需要注意通风散热、排水防雨、采光通风等因素，同时考虑市场内部的商铺布置与人流疏散。设计师需要根据市场的实际情况确定拱形屋顶的尺寸、高度、门窗位置与数量，并严格执行相关标准规范。

此外，需要注意到气候变化带来的冲击或灾害风险，在设计上采取相应的抗风、抗震等策略，以增加整个系统的韧性与安全性。

常见问题

为什么选择Q235B钢作为主体钢材？

Q235B钢是常用的建筑钢材，具有良好的强度与塑性平衡，性价比高，适合农贸市场这类大跨度、中等荷载的建筑项目。同时有丰富的施工经验与成熟的工艺规范。

10.9级摩擦型螺栓与焊接相比有什么优势？

摩擦型螺栓连接具有施工快、质量稳定、可拆卸维修等优点，特别适合工业化预制与现场快速组装。相比焊接，螺栓连接对现场焊接工艺要求较低，施工更加便利。

农贸市场屋顶为什么要求严格的防水与通风设计？

农贸市场内销售农产品与水产品，对温度与湿度有严格要求。同时频繁的冲洗水会对屋面造成长期浸润，因此屋顶的防水系统与通风散热能力直接关系到商品质量与建筑耐久性。

总结

农贸市场拱形屋顶工程的成功需要精细的设计、规范的施工与严格的质量控制。江苏杰达钢结构工程有限公司在农贸市场、大型仓库等大跨度公共建筑项目上积累了丰富的经验，拥有专业的深化设计与施工团队。我们致力于为全国客户提供从方案设计、详细图纸到现场安装的全流程专业服务，确保工程质量与使用寿命。欢迎咨询我们的技术团队，了解更多案例与技术细节。
