河南濮阳9米连跨拱形屋顶玻璃钢盖板工程设计与施工

拱形屋顶结构在工业厂房、环保设施等特殊应用中表现出色，相比传统建筑具有更好的稳定性与防风能力。特别是用于废水处理、污水池等恶劣环境时，采用耐腐蚀的玻璃钢盖板与钢结构相结合，能够有效保护环境与人员安全。准确的施工图纸设计与严格的施工工艺直接关系到工程的防漏、防臭与使用寿命。

濮阳工业项目基本情况

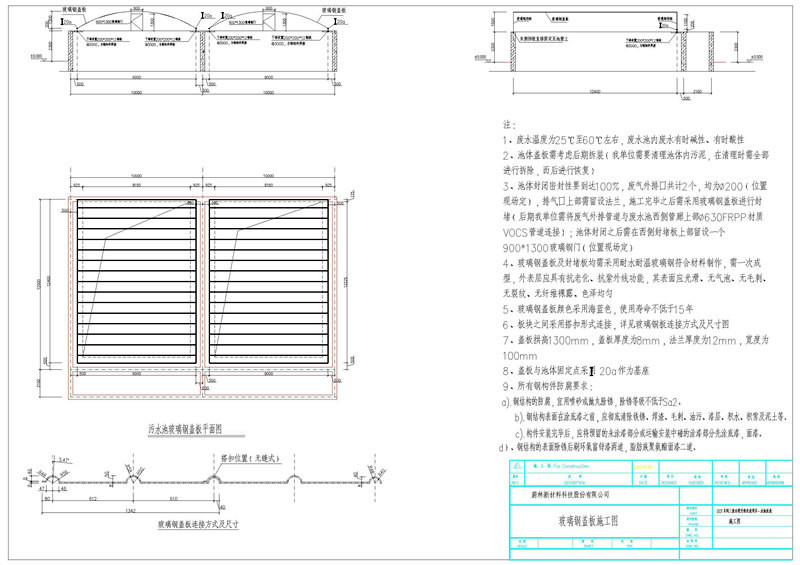

本工程为河南濮阳市某公司的废水处理池覆盖项目，采用9米连跨拱形屋顶结构配合玻璃钢盖板系统。厂房长度为12.9米，屋顶总面积约116.1平方米，由杰达钢构团队负责结构设计与安装指导。

拱形屋顶与盖板尺寸参数

本工程拱形屋顶与玻璃钢盖板的主要尺寸如下：

• 拱形屋顶跨度：9米（连跨拱）
• 厂房长度：12.9米
• 屋面总面积：116.1平方米
• 盖板拱高：1300mm
• 盖板厚度：8mm
• 法兰厚度：12mm，宽度：100mm
• 进出口门规格：900mm × 1300mm玻璃钢门

钢结构材料与规格

本工程钢结构主体采用以下材料与构件：

• 基础支撑：200mm × 200mm × 12mm钢板，间距3000mm，与钢构件焊接
• 盖板与池体固定：采用20a作为基座
• 板块间连接：搭扣形式连接

玻璃钢盖板材料与性能要求

玻璃钢盖板是本工程的核心防护材料，需满足以下要求：

• 材质：耐水耐温玻璃钢符合材料
• 制作工艺：一次成型
• 表面要求：抗老化、抗紫外线，光滑无气泡、无毛刺、无裂纹、无纤维裸露、色泽均匀
• 颜色：海蓝色
• 设计使用寿命：不低于15年
• 工作环境：废水温度25℃至60℃，废水可呈碱性或酸性

特殊应用设计要点

密闭防雾设计

废水池体需要100%密闭封闭，防止有害气体逸出。废气外排口共2个（规格Φ200，位置现场定），排气口上部需留设法兰。施工完毕后采用玻璃钢盖板进行封堵，确保气密性。池体西侧封堵板上部留设一个900mm × 1300mm玻璃钢门用于后期维护。

污泥清理考虑

为满足后期池内污泥清理需求，盖板设计需充分考虑拆装便利性。所有盖板与封堵板采用搭扣形式连接，以便日后完全拆除进行池体清理，清理完毕后进行恢复。

废气处理接口

废气外排管道采用Φ630 FRPP材质VOCS管道，西侧管廊上部安装。施工完毕后需将废气外排口与这些管道连接，实现有效的废气处理。

钢结构防腐规范

由于废水具有腐蚀性，钢结构防腐至关重要，应按照以下规范执行：

除锈处理：采用喷砂或抛丸除锈，除锈等级不低于Sa2（近白色除锈）。钢结构表面在涂底漆之前，需彻底清除铁锈、焊渣、毛刺、油污、漆层、积水、积雪及泥土等杂质。

涂装工艺：钢结构的表面除锈后刷环氧富锌漆两道，脂肪族聚氨酯面漆二道，形成完整的防腐体系。

补漆处理：构件安装完毕后，需将预留的未涂漆部分或运输安装中碰伤的涂漆部分先涂底漆，再涂面漆，确保防腐连续性。

安装施工关键要点

拱形屋顶盖板的安装需要规避各种不利因素，严格把控施工周期。关键要点包括：

• 调整支撑点的安置位置，确保拱形结构的稳定性
• 掌握好压条、起重机等操作手法，确保盖板准确就位
• 充分注意高空作业的安全隐患，做好保护措施
• 确保盖板与钢架的连接牢固可靠
• 完整保留所有维护通道与检修接口

常见问题

为什么选择玻璃钢材料作为盖板？

玻璃钢具有优异的耐腐蚀性能，能够长期抵抗酸碱性废水的腐蚀，同时具有较好的隔热、隔声性能。相比钢制盖板，玻璃钢无需频繁防腐涂装，维护成本更低，使用寿命更长。

为什么要求玻璃钢盖板一次成型？

一次成型能够确保盖板的整体强度与密闭性，避免多块拼接产生的缝隙与薄弱点，提高防漏防雾的可靠性。同时一次成型的产品质量更容易得到控制，表面质量也更好。

环氧富锌漆与聚氨酯面漆的组合有什么优势？

环氧富锌漆具有优异的阴极防护性能，能够有效保护钢材免受腐蚀。脂肪族聚氨酯面漆具有耐候性强、光泽度好、附着力强的特点。两者结合形成的防腐体系能够应对长期的腐蚀环境。

总结

废水处理池等特殊工业建筑的拱形屋顶覆盖系统需要综合考虑结构安全、环境防护、维护便利等多个因素。江苏杰达钢结构工程有限公司在环保设施、工业厂房等复杂项目上积累了丰富的设计与施工经验，能够提供从方案设计、详细图纸到现场安装的全流程专业服务。欢迎咨询我们的技术团队，共同打造安全高效的工业钢结构工程。
