新疆喀什地区产羊羔舍安装拱形波纹钢屋盖图纸

拱形屋顶厂家 2023-04-22 12:08:56 图纸图集 1317 ℃ 0 评论

大家好，今天又是新的一天了，今天杰达钢构技术员给大家带来的是新疆喀什地区产羊羔舍安装拱形波纹钢屋盖图纸。

在现代化养殖业中，合理的建筑设计和设备配置可以提高养殖效率。而羊羔舍作为重要的养殖设施，其结构的合理性和技术指标的优越性对于整个养殖过程的顺利进行非常关键。

在羊羔舍中，拱形波纹钢屋盖是非常适用的一种材料。它具有较强的抗冲击性，防火性能较好，使用寿命长等优点，广受养殖户们的喜爱。

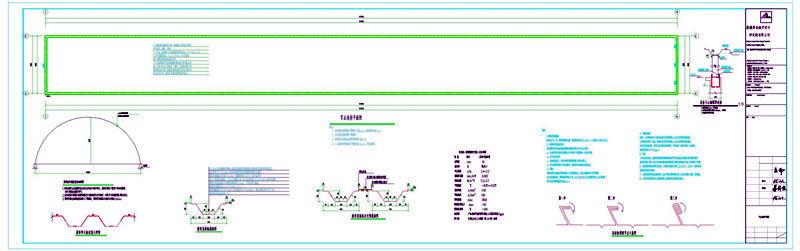

这是落地拱的结构图和连接图，跨度为10米，拱高为3.9米。

1.所有成型瓦从机械设备出来以后均为子母扣形式，屋面安装时只需将子母扣套接好，用专用锁边机锁定即可。

2.所有成型瓦两端与连接钢通过专用高强度自攻钉固定，每单片瓦每端设置6棵自攻钉。

3.预埋件通过角钢连接成型瓦下翼缘板，预埋件间距配合成型瓦间距610mm。

接下来将介绍羊羔舍安装拱形波纹钢屋盖图纸的制作流程：

第一步：测量房屋尺寸

首先需要进入施工现场测量羊羔舍的宽度和高度，以便确定所需的材料数量。

第二步：制作草图或程序

根据测得的尺寸，按照设计要求制作草图或者计算机程序。在编制草图或程序时应该把握好各项参数，确保满足实际需要。同时也要考虑到其它因素，例如采光设计等。

第三步：选择合适的拱形波纹钢板

在根据设计要求选取合适的规格和型号的拱形波纹钢板时，需要严格按照安装要求进行选择。切记不要为了降低成本而选择质量差的材料。

第四步：用CAD软件绘制图纸

用计算机辅助设计软件（CAD）将草图或程序转化为图纸，并进行审核和调整。确保各项参数符合实际需要，并在此过程中考虑加入标识码及备注等方面的变动。

第五步：与专业人士进行确认

在进行审核和调整后，需要将图纸提交给专业人员进行确认，以便更为准确地确定各个部分该如何进行制造和施工。

第六步：生产制作

根据技术指标及相关方案租户可以联系厂家，提供相应的材料和图纸。生产制造商要按照标记和编号要求对钢板进行切割。在制造前，必须对成品进行质监检测，确保生产出来的产品满足要求。

第七步：安装施工

当加工和制造都完成之后，开始进行现场施工，完善养殖设备体系。在安装施工之前，还需要进行质量检验，以确保拱形波纹钢屋盖的完好无损。安装过程中要注意安全，并根据图纸指导进行施工。

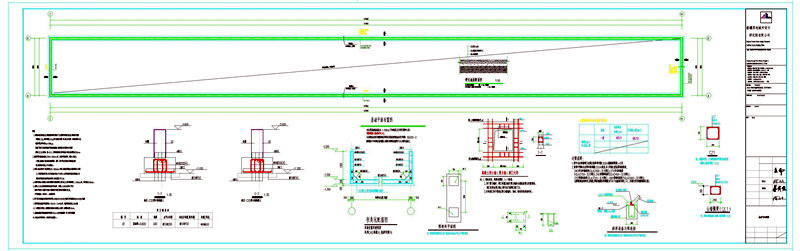

这是基础平面布置图，长度为107.8米，总面积为1078平方米，我们杰达钢构技术员只需要3天即可完成施工。设缝宽50，细石混凝土二次灌注。

因此，运用科技手段，精心设计及合理施工可以不仅提高羊羔舍的养殖效率和质量，同时也对于加速农村现代化的建设与畜牧业的发展有着重要作用。

上面就是关于新疆喀什地区产羊羔舍安装拱形波纹钢屋盖图纸纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
