新疆喀什20米落地拱形羊配种舍结构设计方案

现代化畜牧业要求建筑物不仅在结构上安全可靠，更要考虑动物的生长环境与舒适度。落地拱形屋顶因其良好的保温隔热、自然采光与通风特性，在畜牧养殖设施中得到广泛应用。羊配种舍的设计需要综合考虑结构强度、环境控制、防疫卫生等多个因素。

喀什牧场羊配种舍工程概况

本工程位于新疆喀什市某牧场，是一座现代化的拱形屋顶羊配种舍建筑。该项目采用落地拱形结构配合锌铝镁合金屋面，由杰达钢构与专业设计团队完成整体规划、结构设计与现场指导。

拱形屋顶主体尺寸

本工程拱形屋顶的主要尺寸如下：

• 屋顶跨度：20米
• 结构形式：落地拱（拱脚直接落在基础上）
• 舍体总长度：107.5米
• 舍内面积：2150平方米
• 结构标高：3.400m

屋面材料与性能

屋面采用现代新型材料，具有以下优势：

• 材料类型：锌铝镁合金屋面
• 生产工艺：由专业厂家设计生产制作
• 性能：耐腐蚀、隔热保温、自然通风良好
• 适用环境：适合北方寒冷畜牧区

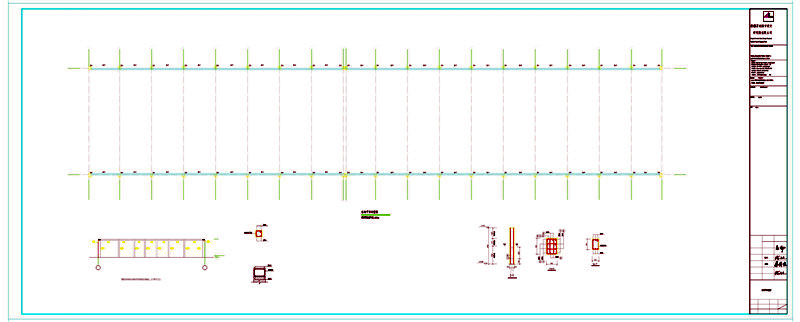

地基基础设计

基础形式与材料

本工程采用独立基础与短柱相结合的方案：

• 独立基础：C40混凝土，底标高-1.100m
• 短柱：C40混凝土
• 钢筋保护层厚度：50mm
• 条形基础：采用素混凝土，详见大样图
• 墙基础：采用《新12G03》标准图集

地质条件与承载力

地基设计基于当地地质勘察资料：

• 持力层：第一层粉砂土层
• 地基承载力特征值：80kPa（根据喀什地区土质特征确定）
• 基础设置深度：进入持力层≥300mm

墙体与圈梁设计

圈梁与构造柱：圈梁及构造柱必须按受拉钢筋进行锚固，锚固长度≥500mm。这种设计能够有效增强建筑的整体刚度，特别是在地震及风荷载作用下保护墙体。

防裂设计：通过圈梁的拉结作用，能有效防止墙体在温度变化、沉降不均匀等因素作用下产生裂缝。

畜舍设计特殊考虑

温度与保温

北方冬季气温低，落地拱形屋顶的空间结构有利于热空气循环，同时拱形降低了的表面积与体积比，减少了热散失。可根据需要在内部增加保温层或悬挂保温帐篷。

光照与通风

落地拱的设计允许充分的自然采光，斜向的拱面有利于阳光深入舍内，促进羊群的免疫健康。同时，拱形的顶部自然形成通风道，便于湿气排出，降低疾病传播风险。

维生素与营养

设计过程中充分考虑了动物的生长环境因素，包括维生素的摄取（通过自然光照促进钙磷代谢）和温度控制（通过隔热保温与通风）对繁殖性能的影响。

设计与工艺流程

本工程采用现代CAD等建筑设计软件，将设计计算与实际测试数据相结合。技术人员通过反复修正与修改图纸，最终得出精确的设计方案。这种科学方法确保了：

• 舒适度：提升了羊群的舒适度与生产性能
• 效率：自然光照充分，减少了人工照明成本
• 卫生：良好的通风条件有利于防疫
• 耐久性：结构设计与材料选择适应当地环境

常见问题

为什么选择落地拱而不是其他屋顶形式？

落地拱直接将拱脚荷载传递到基础，无需额外的承重墙或梁，这样可以获得更大的内部净空，方便羊群活动与饲草堆放。同时，拱形空间的气流循环特性有利于舍内保温与通风。

锌铝镁合金屋面为什么适合新疆地区？

新疆地区日照强烈、昼夜温差大、干旱多风。锌铝镁合金具有优异的耐腐蚀性（抗氧化、抗紫外线）、导热速度快（利于散热降温）、重量轻（风阻小），是该地区的理想选择。

为什么圈梁锚固长度要≥500mm？

锚固长度足够才能确保钢筋与混凝土产生足够的握裹力，使圈梁能有效发挥拉结作用，防止因温度变化、不均匀沉降等因素导致的墙体开裂。新疆地区昼夜温差大，这个要求尤为重要。

总结

现代畜牧养殖设施的设计需要在结构安全与动物福利之间找到平衡。江苏杰达钢结构工程有限公司在农业养殖、大跨度工业建筑等领域拥有丰富的设计与施工经验，能够为客户提供从初期规划、方案设计、详细图纸到现场施工指导的全流程专业服务。我们致力于为现代畜牧业升级提供可靠的建筑支撑。欢迎咨询我们的技术团队，共同打造适应地方条件、提升生产效益的畜牧养殖设施。
