大家好,首先这是有关拱形屋顶的文章,所以我们围绕着拱形屋顶来讲。
本章广西桂林某酒厂车间安装拱形屋顶图纸,本人很有幸给大家讲解这篇文章。

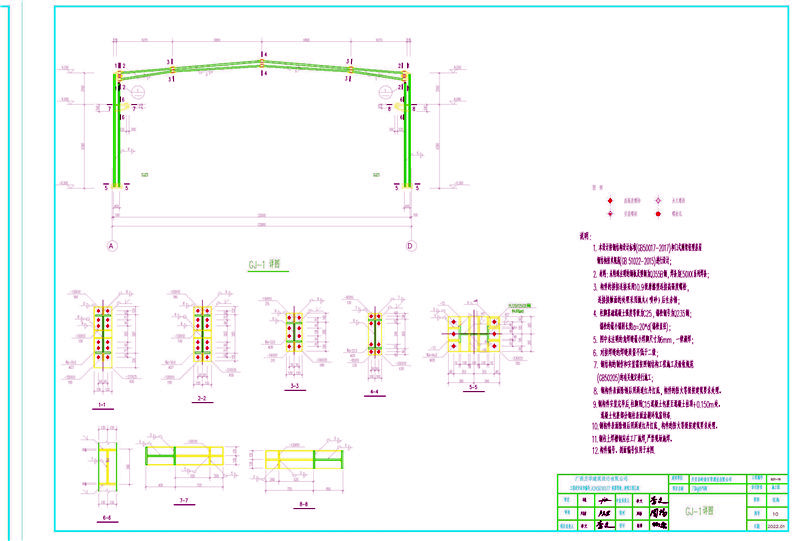

这是拱形屋顶的详图,它的跨度为19.8米,说明:
1. 本设计按钢结构设计标准(GB50017-2017)和门式刚架轻型房屋钢结构技术规范(GB 51022-2015)进行设计;
2. 材料:未特殊注明的钢板及型钢为Q355B钢,焊条为E50XX系列焊条;
3. 构件的拼接连接采用10.9级摩擦型连接高强度螺栓,连接接触面的处理采用抛丸(喷砂)后生赤锈;
4. 柱脚基础混凝土强度等级为C25,锚栓钢号为Q235钢;锚栓的最小锚固长度la=20*d(锚栓直径);
5. 图中未注明的角焊缝最小焊脚尺寸为6mm,一律满焊;
6. 对接焊缝的焊缝质量不低于二级;
7. 钢结构的制作和安装需按照钢结构工程施工及验收规范(GB50205)的有关规定进行施工;
8. 钢构件表面除锈后用两道红丹打底,构件的防火等级按建筑要求处理。
9.钢构件安装完毕后,柱脚用C15混凝土包裹至混凝土柱顶+0.150m处。混凝土包裹部分钢柱表面涂刷环氧富锌漆.
10.钢构件表面除锈后用两道红丹打底,构件的防火等级按建筑要求处理。
11.钢柱上焊槽钢应在工厂施焊,严禁现场施焊。
12.构件编号、剖面编号仅用于本图.

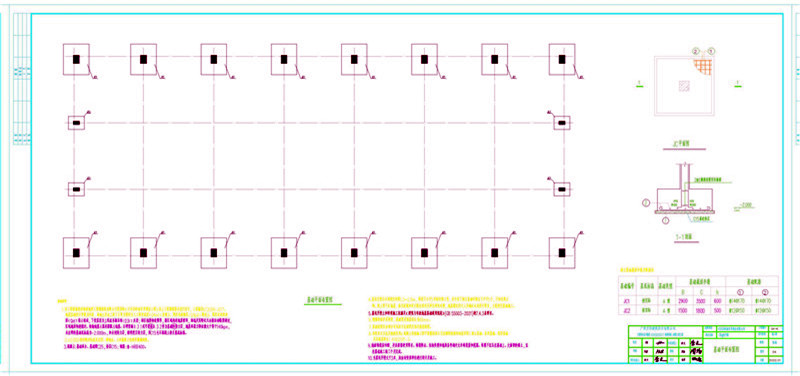

这是基础平面布置图,基础说明:
1.本工程根据建材桂林地质工程勘察院有限公司提供的《兴安县岭南百草酒业工程》岩土工程勘察报告进行设计,工程编号KC2018-J117。地基基础设计等级为丙级,场地土层由上而下主要为第四系人工堆积成因(Q4ml)素填土、第四系植物层(Q4pd)耕表土、第四系残积成因(Qel)粘土组成,下伏基岩为上泥盆系融县组(D3r)灰岩;场区地质构造简单,据区域构造地质资料,场地及其附近无全新活动断裂通过,区域地质构造稳定。场地地基土属非膨胀土地基。以硬塑黏土 3 1或可塑黏土 3 2作为基础的持力层,地基承载力特征值大于等于140kpa,未注明的基础底标高为-2.000m,如未到持力层,继续挖至持力层,用C15毛石混凝土垫至基底标高。
2.P0.000相对绝对标高见总图。场地水、土对混凝土结构具微腐蚀性。
3.混凝土:基础承台、基础梁C25,垫层C15;钢筋:%%132-HRB400。
4.基坑开挖后必须进行间距1.5~2.0m,深度不小于5米的钎探工作,其中柱下独立基础钎探点不少于5个,不如发现土洞、软土等不良地基,请及时通知设计院会同有关单位研究处理,地基需经设计人员确认达到设计要求,才能进行基础施工。
5.基坑开挖土和回填施工应满足《建筑与市政地基基础通用规范》(GB 55003-2021)的7.4.3条要求。
6.钢筋的保护层厚度:基础梁及独基承台为40mm。
7.基础说明其余部分详见设计总说明及相关规范规程。

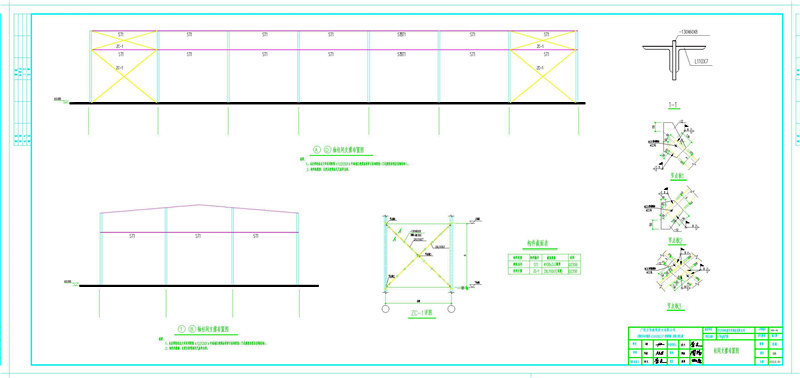

这是轴柱间支撑布置图,在整个安装过程中,工人们精确地测量并切割拱形屋顶结构所需材料,按图纸上的指示进行拼装。经过不断的努力和追求卓越品质,最终成品具有坚固的框架和现代、美观的外观。
"我们一直致力于引进新技术和更加优秀的设计来优化我们的工艺流程和产品性能。"该企业的管理人员说,“这种拱形屋顶设计将为我们的生产提供更好的条件和更大的发展潜力。”
安装完成后,该酒厂进行了严格的测试和评估,以确保其安全和质量水平符合标准。这项工程的成功不仅有助于提高该企业的竞争力和形象,而且还为当地的经济发展做出了积极的贡献。
总之,广西某酒厂的拱形屋顶安装工程是一个成功的案例,突显了企业在生产、设计和技术方面的领先优势。我们期待看到更多类似的创新解决方案促进企业的可持续发展。
希望这篇文章能够满足您的需求。如果您还有其他编辑要求,请随时联系我。
