大家好,今天又是新的一天了,在拱形屋顶这种行业里可谓是每天都需要学习,因为学无止境。
本次杰达钢构技术员胡子豪先生给大家带来的是关于山东某厂家屋面更换拱形屋顶工程。

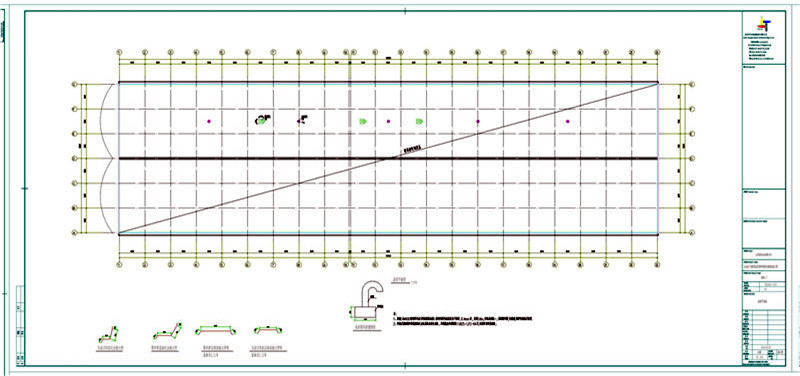

这是拱形屋顶的屋面结构平面图和山墙立面图,单跨为18米,这是连跨拱。
立柱的高度为7米,拱高为4米,矢跨比为0.22,本次更换乳饮一厂东面山墙彩板及包边板,山墙彩板及包边板规格同乳饮一厂屋面拱形彩板。
彩板拱形屋面采用 YT6118,厚度为1.3mm厚,山墙板同屋面板。

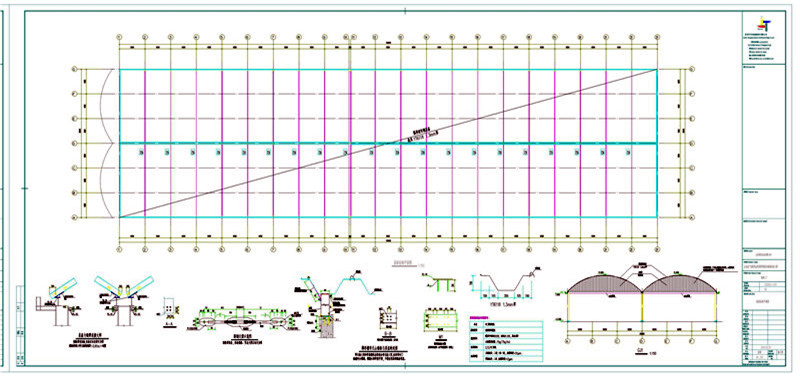

这也是屋顶平面图,原有5台∅600的球形无动力风机拆除汰换(新增球形风机材质为不锈钢,0.4mm厚,直径0.6m,含配套底板);屋面排风管(含基座)保护性拆除及恢复。
风机及屋面排风管基座的泛水板及配套通长盖板,具体做法参照图集17J925-1,P2-64页,材质要求同屋面板。
总长度为130.02米,总面积为2340平方米。我们杰达专业施工队需要8天即可完成施工。
作为该地区最大的厂家之一,该公司一直致力于提供最高质量的产品和服务,以满足客户需求。为此,公司决定投资进行拱形屋顶的结构变化,以提升其厂房建筑物的质量和效率。具体来说,该工程包括以下几个阶段:
首先,工程团队在考虑到现有建筑物结构的情况下,进行设计优化,以确保改变后的建筑物仍然具有必要的强度和稳定性。
其次,在准备工作结束后,施工队伍开始对原有屋面进行拆除,并对新型拱形屋顶的托架进行安装。在此过程中,工程师们对每一步操作进行了严格的监督和检查,以确保操作的精确性和安全性。
最后,在拱形屋顶的主体安装完成后,施工现场开始进行的是防水处理以及新型屋面材料的安装。完成后,整个项目达到了预期的效果,大大提升了建筑物的功能性、可靠性和美观度。
在未来,该公司将继续致力于改进自身的硬件设施和服务质量,为客户提供更高水准的产品和服务。
如果您有任何关于文章的问题或建议,请随时与我们联系,我们将很高兴听取您的意见。
