安徽巢湖拱形屋顶安装_结构设计与施工质量

随着建筑技术的进步和居住要求的提高，拱形屋顶越来越受到关注。安徽巢湖某科技公司的拱形屋顶安装项目采用了一系列高端工具和技术，对屋顶的各个方面进行了全面分析和研究，确保了其构造和稳定性。

巢湖科技公司拱形屋顶的设计参数

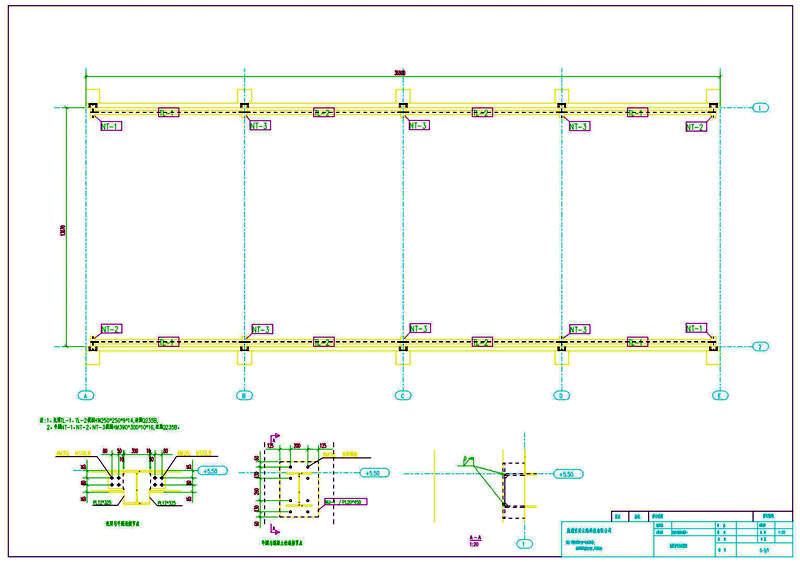

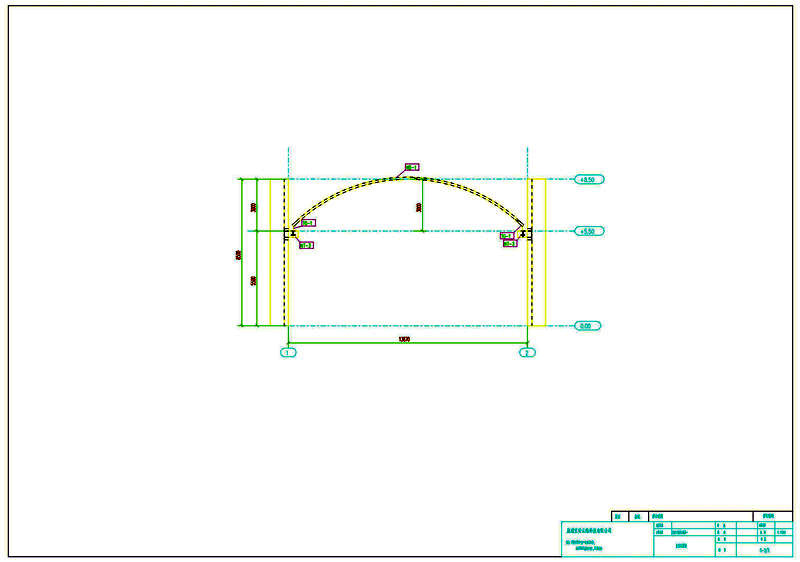

该工程拱形屋顶拱高为3米，跨度为13.87米，立柱高度5.5米。立柱在5.5米高处焊接钢牛腿，屋面板WB-1为1.2mm厚780型拱形彩钢板，天沟TG-1为6mm钢板（材质Q235B）。钢牛腿设置8个孔眼，用M20化学螺栓打在一起。工程总长度36.8米，总面积510平方米。

屋面板与天沟的布置方案

屋面板设置为规格统一的拱形彩钢板，天沟采用Q235B钢板制作，具有稳定的结构性能。此设计方案既能满足屋顶的覆盖需求，又能有效处理雨水排放，实现完整的功能体系。

拱形屋顶的工程设计原则

• 结构分析：对于大孔径、高架式屋顶结构，根据荷载水平、垂直向静载荷及动载荷进行在线分析，确保承载能力和稳定性
• 材料选择：详细评估和测试材料种类、厚度等，确保与屋顶结构的相容性和承载能力匹配
• 耐久性关注：关注材料的防风性和耐腐蚀性，延长屋顶的使用寿命
• 质量控制：采用现场检查、样条检测及严格控制安装可调性等方法，确保拱形屋顶的精度和稳定性

常见问题

M20化学螺栓如何确保固定质量？

化学螺栓通过专业的钻孔、清孔、注胶和螺栓连接等步骤，与钢牛腿形成整体的固定体系。严格按照工程规范执行每一个环节，可以确保连接的可靠性和耐久性。

拱形屋顶的施工周期是多长？

江苏杰达钢结构工程有限公司的专业施工团队需要2天即可完工该项目拱形屋顶安装工程。

小结

安徽巢湖拱形屋顶安装项目得益于专业的设计和创新的开发理念，确保了整个项目的高效、稳定和可持续。江苏杰达钢结构工程有限公司将继续为类似项目提供专业的工程设计和施工技术服务，推动建筑结构的创新发展。
