湖南某钢材市场仓库拱形屋顶加固图纸

在现代石油和天然气工业中，钢结构框架通常被用来作为主要承重体系。它们的设计和建造是必须严格按照国家标准进行的。

对于已经建造的钢结构建筑而言，没有一个确切的期限来衡量其寿命，但较长时间的使用后，它们可能会因自然灾害、材料老化或损失等原因变得不再安全、可靠。

所以本章文章就是湖南某钢材市场仓库拱形屋顶加固图纸由杰达钢构技术员胡子豪带大家来了解一下。

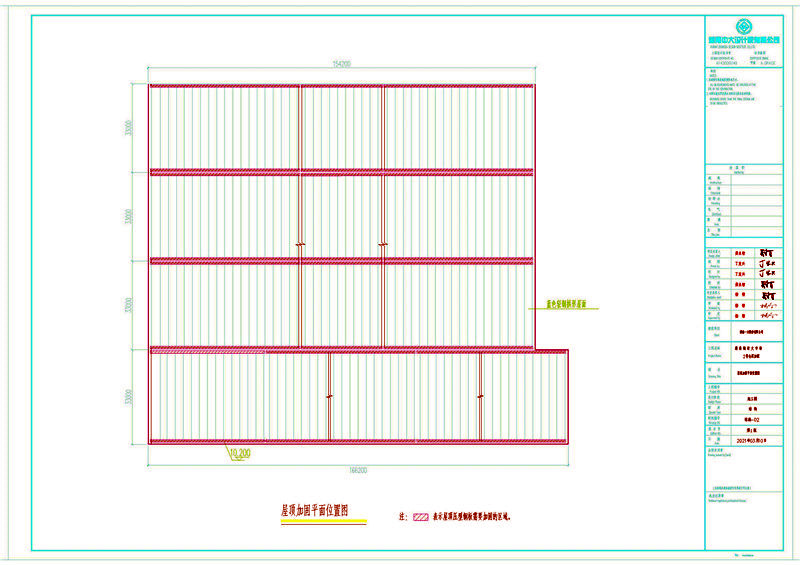

这是屋顶加固平面位置图，首先我们可以看出    跨度为33米，共四座拱形屋顶，最长的长度为166.2米，三个短的为54.2米。

蓝色轻钢拱形屋面，在使用过程中发现存在安全隐患。仓库屋顶由彩钢板组成，已出现了较大的变形。受此影响，当顶端载重增加时，屋顶构件受力情况便会遭受更大的压力和危险，这有可能导致整个屋顶的崩塌。维修工程由某公司接手，他们迅速采取措施来保证该钢结构建筑的安全。

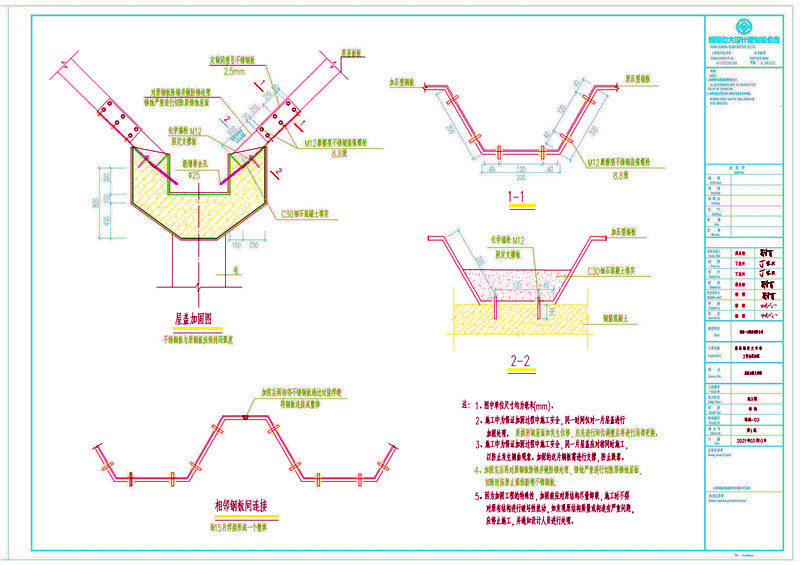

这是屋顶加盖图，定制同型号不锈钢板为2.5mm，对原钢板除锈并做防锈处理锈蚀严重进行切除原锈蚀屋面。

化学锚栓 M12固定支撑板，M12摩擦型不锈钢高强螺栓8.8级。注:

1、图中单位尺寸均为毫米(mm)。

2、施工中为保证加固过程中施工安全,同一时间仅对一片屋盖进行加固处理。原拱形钢屋面如发生位移,应先进行回位调整后再进行局部更换。

3、施工中为保证加固过程中施工安全,同一片屋盖应对称同时施工,以防止发生翘曲现象。加固的这片钢板需进行支撑,防止跌落。

4、加固完后再对原钢板除锈并做防锈处理,锈蚀严重进行切除原锈蚀屋面,切除时应禁止损伤新增不锈钢板.

5、因为加固工程的特殊性,加固前应对原结构尽量卸载,施工时不得对原有结构进行破坏性扰动,如发现原结构质量或构造有严重问题,应停止施工,并通知设计人员进行处理。

首先，他们对该建筑进行了精确测量，并利用 CAD 建模工具计算出最佳加固方案。应用有限元分析程序对整个屋顶结构进行模拟。在模拟期间，在重复载荷作用下，模拟结果显示变形程度得到显着减小。因此，在增强前它是不稳定和脆弱的，在强化之后其完整性得到保障，使其能承受更大的载荷。

接着，工作人员在现场使用高强度钢板进行补强。铆钉和螺栓用于将钢板固定在屋架和垂直立柱上。这样，可以有效地提高整体刚性并遏制任何剪力和压力。同样，紧密连接的梁也通过与支撑件的螺栓连接而纵向强化。然后，开始设法将壳体粘在已加强的墙壁边缘上。一个三角形墙进行补强来改善墙体的耐震性。在此基础上，新的彩钢板被重新安装并覆盖整个屋顶表面，以确保其完美外观和整体可靠性。

总之，钢结构建筑物的安全是现代建筑中的重要问题之一。在湖南某钢材市场的拱形屋顶加固项目中，工程队采取了几项关键措施来保证结构的完整性和可靠性。通过确保该建筑的强度和耐用性，它将有可能再次发挥作用，提供足够稳定和可靠的储存空间。
