江苏连云港储煤棚拱形屋顶安装工程指南

储煤棚是现代煤炭工业中的必需设备，用于保护覆盖式储存堆免受风雨侵蚀和紫外线辐射损坏。江苏连云港某厂的储煤棚采用拱形屋顶设计，实现了工业建筑的功能需求和环境保护的有机结合。

连云港储煤棚屋顶的结构参数

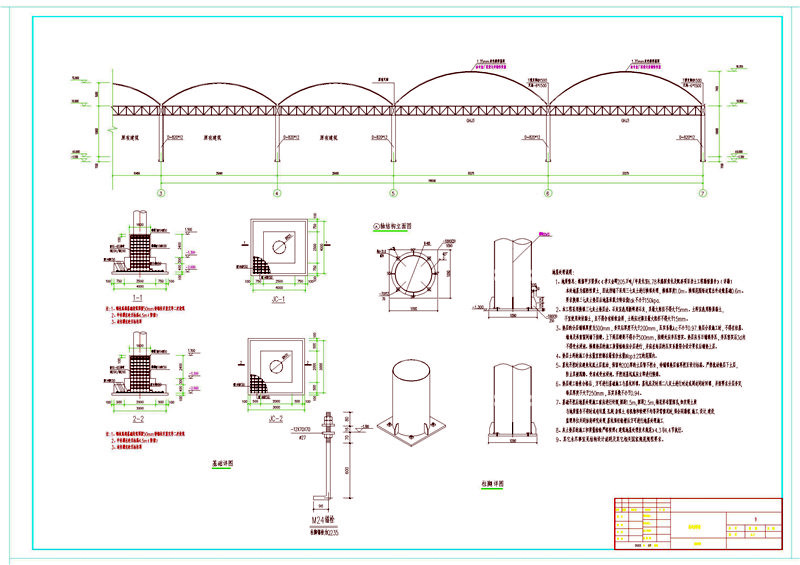

该工程拱形屋顶大跨度为33.28米，小跨度为25米，总长度为122米。每隔15米为一个单元，钢结构立柱15根。建筑地基采用湿陷性黄土处理，挡墙下采用三七灰土进行换填处理，换填厚度1.0m，换填范围每边宽出外边缘基础0.6m。换填三七灰土垫层后地基承载力特征值fak不小于150kpa。

地基处理的技术规范

• 地质评估：根据岩土工程勘察报告，确定地基为湿陷性黄土
• 材料选择：石灰宜选用新鲜消石灰，最大粒径不大于5mm；土料宜选用粉质黏土，不宜使用块状黏土，最大粒径不大于15mm
• 分层铺填：垫层分层铺填厚度300mm，夯实后厚度不大于200mm，压实系数λc不小于0.97
• 分段施工：垫层分段施工时不得在柱基、墙角及承重窗间墙下接缝，上下两层缝距不小于500mm
• 养护要求：垫层应当日铺填夯压，夯压密实后3日内不得受水浸泡
• 含水量控制：施工含水量宜控制在优良含水量Wop的范围内
• 基坑开挖：应避免坑底土层扰动，保留约200mm厚土层暂不挖去，待铺填垫层前再挖至设计标高

基坑回填与质量验收

• 基坑回填：垫层竣工验收合格后方可进行基础施工与基坑回填，应及时用二八灰土进行对边或周边同时回填
• 分层夯实：每层厚度不大于250mm，压实系数不小于0.94
• 钎探检测：基础开挖后地基处理施工前应进行钎探，探距1.5m，探深2.5m，梅花形布置探孔
• 异常处理：如发现土质与地质报告不符或有坟墓、孔洞、杂填土、有机物和软硬不均等异常情况，须与勘察、施工、设计、建设、监理单位共同协商研究处理
• 质量检验：灰土垫层的施工和质量检验严格按照《建筑地基处理技术规范》相关条款执行

拱形屋顶的设计与施工实施

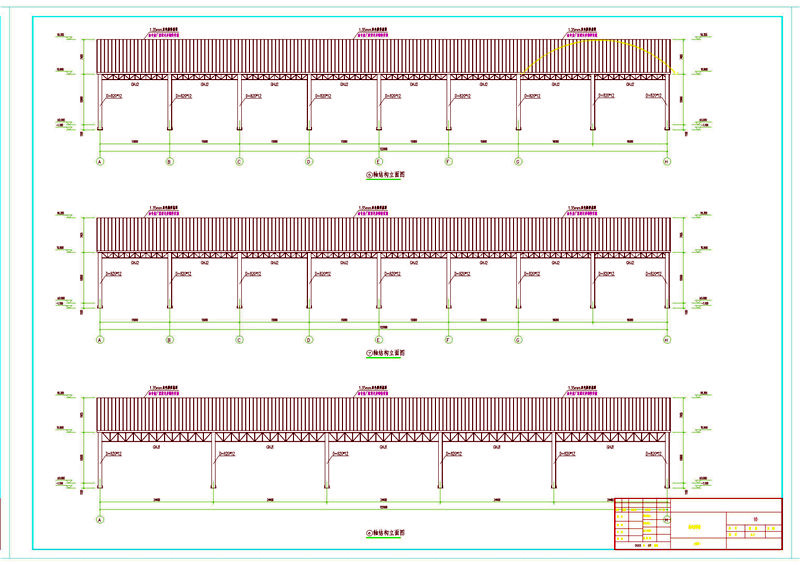

使用CAD软件绘制拱形屋顶的设计图纸，需考虑煤炭储存的实际需求、环境状况以及地理条件。进行详细的图纸分析，确定类型、数量和规格，以确保施工效率和可持续性。

通过有限元分析等方法进行精密计算，考虑荷载、强度、位移等多个条件，以保证整个拱形屋顶的稳定性和安全性。施工过程中首先安装储煤棚的主骨架（包括立柱、横梁等），然后在主骨架上方安装厚度0.8mm的镀锌钢板作为保护层，加上一层外壳绝缘层，以保证拱形屋顶的防水、隔热能力。使用按比例预铺好的薄膜编织物覆盖整个拱形屋顶。

常见问题

储煤棚的防水与隔热措施如何实施？

通过采用镀锌钢板保护层、外壳绝缘层以及专业的防水工艺，可以确保拱形屋顶的防水和隔热性能。定期的检查和维护能够维持长期的保护效果。

储煤棚设计如何考虑环保要求？

在储煤棚的设计和施工中，充分考虑了环境保护问题。对于任何对环境造成污染或危害的行为都进行了有效的吸附和处理，确保了储煤棚的运行对人体和环境的危害降至最小程度。

小结

江苏连云港储煤棚拱形屋顶安装不仅美观大方，而且具有优异的抗风雨、防紫外线辐射等功能。江苏杰达钢结构工程有限公司在设计和施工过程中，始终将人的安全、环境保护作为最高优先考量，并确保每个步骤的有效性和可持续性，为类似的工业储存设施提供专业的工程方案和施工技术服务。
