云南保山某项目安装拱形屋顶图纸

拱形屋顶厂家 2023-04-24 16:25:19 图纸图集 1684 ℃ 0 评论

在近年来的建筑领域中，越来越多的人开始关注建筑结构的设计，并且重视钢结构的应用。随着技术的不断进步，建筑工业化的加速发展，钢结构的优良品质正在引起广泛关注。为了确保一个建筑物的稳定性和美观性，很多项目都采用了拱形屋顶的设计。

今天，由杰达钢构技术员胡子豪先生为大家介绍云南保山某项目中拱形屋顶的安装和施工方案。

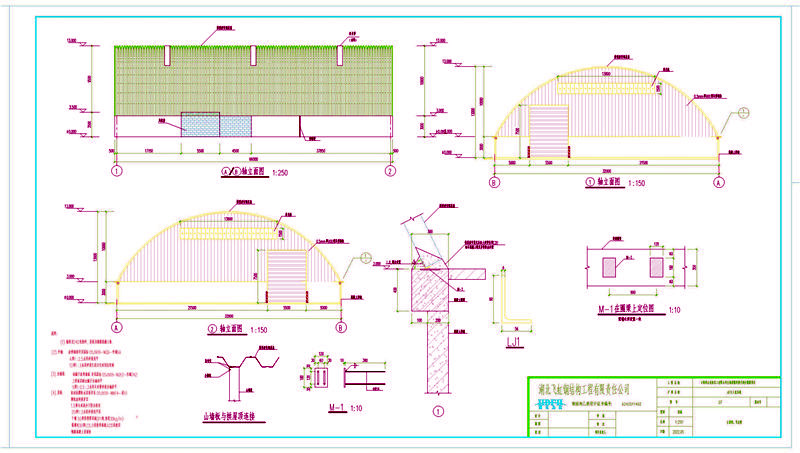

这是拱形屋顶的轴立面图，它的跨度为32米，长度为66米，总面积为2112平方米。

拱形波纹钢屋盖和连接件连接在一起，用螺栓打在一起，待屋盖安装完后由土建单位用C20细石混凝土填实并作防水处理。

山墙端采用的是0.5mm厚900型压型钢板，山墙端还设置采光板，长度13800mm宽度1500mm。

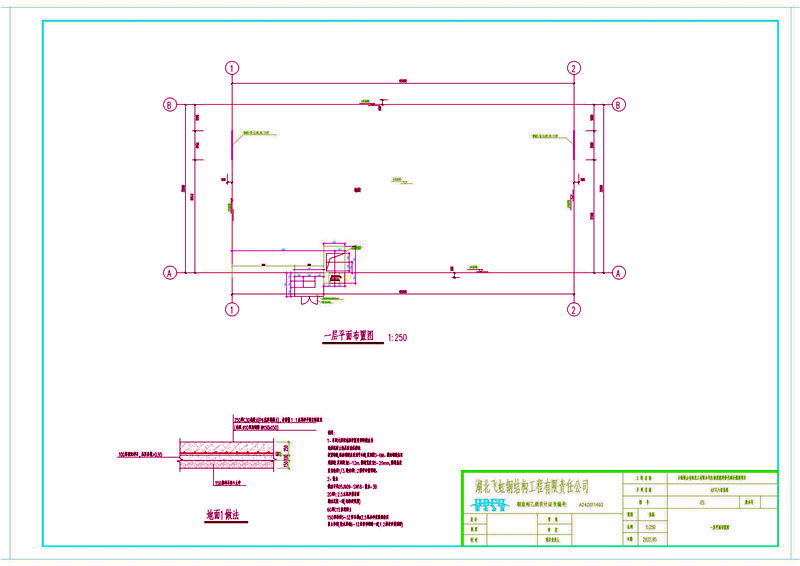

这是一层平面布置图，说明:

1、车间大面积地面设置变形缝做法为地面混凝土垫层应在纵横向设置缩缝,纵向缩缝应采用平头缝,其间距3-6M。横向缩缝应采用假缝.其间距为6-12m.假缝宽度为5-20mm,假缝高度宜为垫层1/3.缝内填1:2沥青砂浆填缝。

2、散水做法详见05J909-SW18-散水-3B20厚1:2.5水泥砂浆抹面刷水泥浆一道(内掺建筑胶)60厚C15素混凝土150厚粒径5~32卵石灌M2.5混合砂浆振捣密实素土夯实(散水沿墙6-12米留伸缩缝一道,1:2沥青砂浆填缝)。

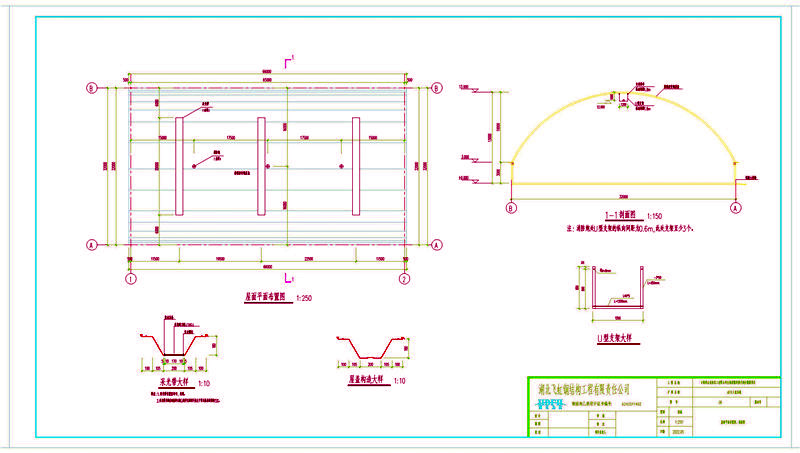

这是屋面平面布置图，上面也设置了采光带。

附注：1.采光带位置宜均匀，美观。 2.采光带开洞在每条单元板上的开孔面积不应大于单元板表面积的15%。

我们使用 CAD 软件来绘制拱形屋顶的设计图纸。在进行绘图时，我们必须考虑到建筑物的实际需求、环境状况以及地理条件。然后，我们对图纸进行详细分析，确定类型、数量和规格，以确保施工效率和可持续性。

我们进行了预压榀系统模型计算，通过有限元分析等方法进行精密计算以达到最佳结构性能的标准。这些计算考虑了荷载、强度、位移等多个条件，以保证整个拱形屋顶的稳定性，有效防止自然灾害的影响。

接着，在实际施工中，我们首先安装了墙体和柱子，确保其承重能力以满足建筑物的需求。然后，我们在墙体和柱子之间安装拱形钢材，构建起屋面拱形结构的主骨架。根据设计图纸，我们使用按比例预铺好的薄膜编织物就可以轻易地将整个拱形屋顶覆盖上去。

最后，我们为拱形屋顶进行环保型防腐涂料的覆盖，使其具有更耐久的使用寿命。这样不仅能够延长屋顶的使用寿命，同时也能够保持其精致美观的外观风格。

总之，在钢新材料的应用领域下，拱形屋顶的设计已成为了建筑领域中普遍采用的一种方案。云南保山某项目的拱形屋顶设计及施工都采用了此方案，大大提高了建筑物的美观度和稳定性。
