淮安直属库安装仓间罩棚设计图

拱形屋顶厂家 2023-04-25 09:49:19 图纸图集 1056 ℃ 0 评论

在粮食储存管理中，罩棚技术逐渐被应用于各种类型的粮食仓库中。罩棚作为制造简单、使用方便，且提高粮食储备压力和保障国家粮食安全的有效手段，可谓是越来越受到人们的关注和重视。

本文旨在为您介绍淮安直属库安装仓间罩棚设计方案及实施过程。

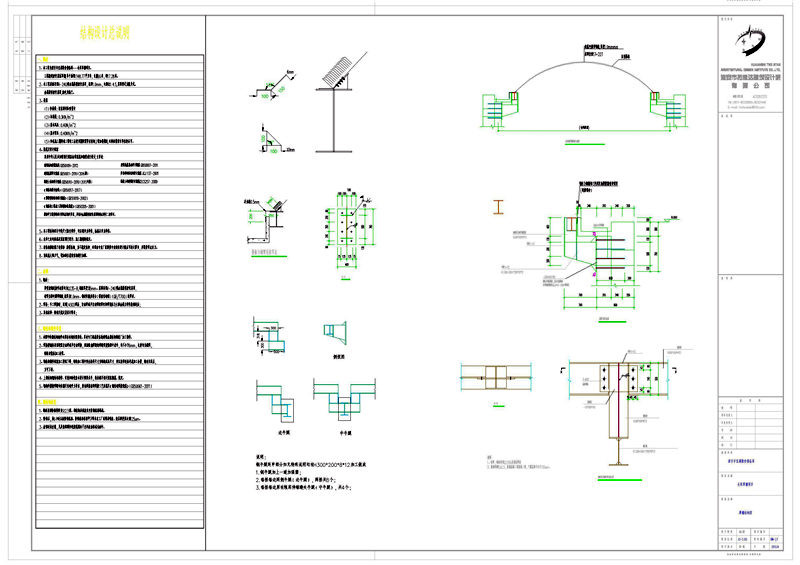

这是仓间钢罩棚剖面示意图和小件图，工程新建波纹屋面罩棚，单个面积1148.77平方米，长度66米，跨17.28米。

本工程屋面采用V-240型金属拱型波纹屋顶，板厚1.0mm，矢跨比1:4.5,屋顶形式为敞开式。金属拱型波纹屋顶,颜色为海兰。

异型角钢连接件材质均为Q235-B,钢板厚度为5mm。屋顶采用V-240型金属拱型波纹屋顶，材料为彩色镀锌钢板,板厚为1.0mm。钢材性能应符合（碳素结构钢）（GB/T700）的要求。

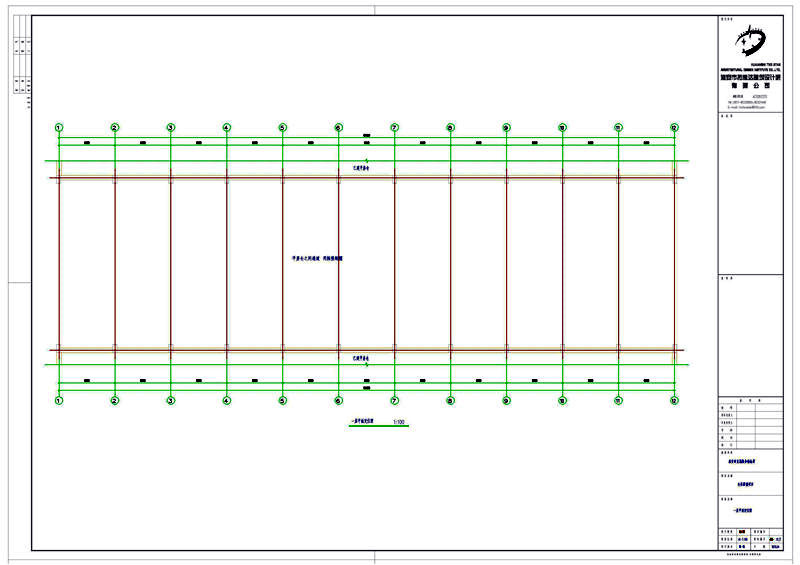

这是一层平面定位图，平房仓之间通道釆用拱型钢棚。每隔6米设置一根立柱。

钢结构涂装：

1、钢材表面除锈等级为St2.5级。钢结构表面涂灰色防锈底漆两遍。

2、除锈后，应6小时后涂防锈底漆。防锈底漆根据甲方要求在工厂或现场喷涂。涂层厚度应达到125um。

3、涂漆时应注意，凡是高强螺栓连接范围内不允许涂油漆或有油污。

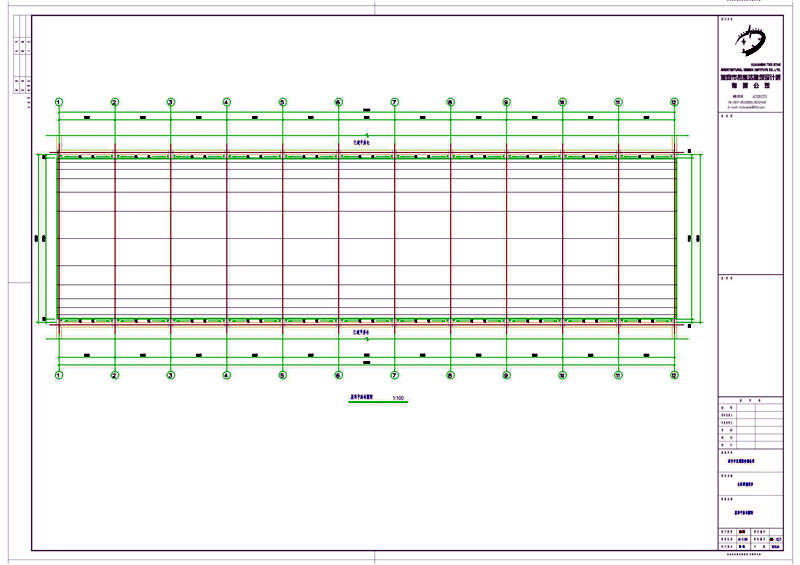

这是屋顶平面布置图，工许可证核准及项目规划

在开始罩棚建设之前，需要依照国家和地方法律法规的要求办理相应的工许可证等手续，并综合考虑场地土质、环境、构造设计等因素，进行项目规划。

开始建设

在完成前期工作后，工人们开始搭建罩棚。这个过程需要注意两点：第一是日常/定期检查，以确保安全并及时纠正可能出现的问题；第二是防护措施，在打钉子时工人需要正确佩戴头盔，以避免发生意外伤害。

完成验收

当所有的施工任务完成后，对罩棚进行整体性的验收工作，以保证其能够满足客户要求。

通过本文对淮安直属库安装仓间罩棚设计图的详细介绍，我们可以看到，精心设计和科学管理不仅可以提高罩棚的安全性和稳定性，还能极大提高其实用价值和使用寿命。因此，在进行罩棚建设前，务必拟定详细的规划和实施方案，并严格按照要求施工，以确保最终的罩棚可以达到预期效果。
