随着现代工业的发展,各种材料以及设备多种多样。而这些机器和物资又都需要在更佳的环境下储存,进而顺应市场上对于保质保量的需求。而这时,料棚建筑技术的应用就越来越广泛了。
本文将探讨的重点是陕西汉中某厂家料棚安装拱形屋顶图纸方案与实施过程。

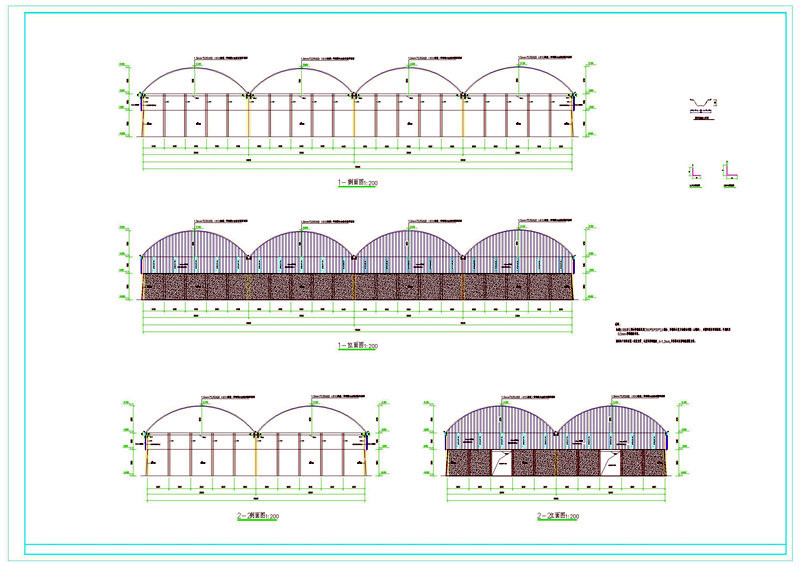

这是拱形屋顶的立面图和剖视图,单跨为32米,1.5mmTS350GD(610板型)锌铝镁合金板材拱形屋面。
拱高为8米左右,矢跨比也在0.22。标高8.000以上部分的墙面采用C160*50*20*2.0檩条,沿墙体长度方向横向布置(山墙同),布置间距参照剖面图。外侧采用0.5mm彩钢墙板封闭。
墙面每个柱距布置一道采光带,长度同彩钢墙板,t=1.2mm,具体排布以彩钢板模数为准。

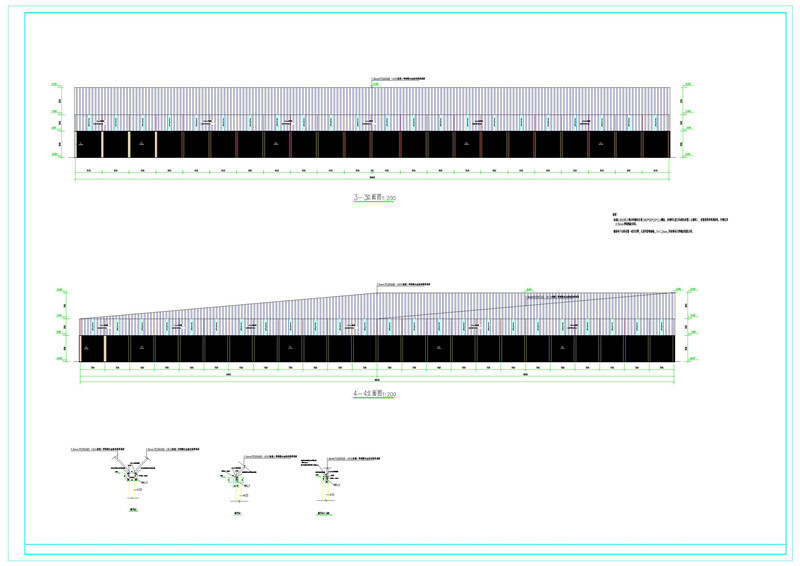

这是拱形屋顶的立面图,总长度为180米,8米以下为混凝土挡墙,8米到13米之间为墙面采光带。
0.5mm彩钢墙板,C160*50*20*2.0。13米到21米是1.5mmTS350GD (610板型)锌铝镁合金板材拱形屋面。
拱脚处L80*6角钢连接件,预埋件MJ-1@900和角钢连接,用自攻钉连接起来,待屋面板安装完后用砌块抹灰填实。

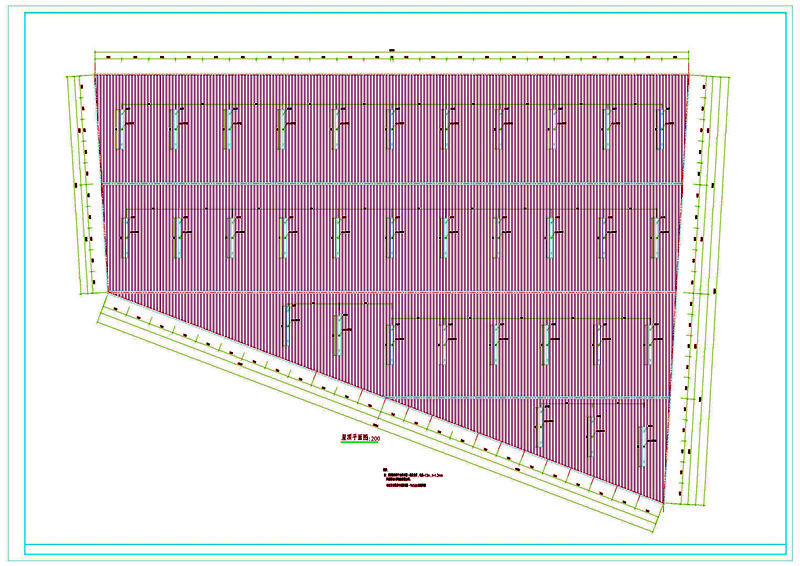

这是屋顶平面图,屋体结构方式
(1)主架梁:钢管三角架
(2)副架梁:薄壁钢管焊接成P型滑轨
(3)配件选择:拼板、扣板
屋面及外壁包围设计
(1) 建模测量:首先进行建模化,在此基础上较精确地量出建筑面积、斜长线等信息。
(2) 策划:根据测量数据统计好计算得到厂家所选材料厚度、面宽等信息,并未每个部位作出详细的计算和处理。
(3) 材料选择:考虑到耐用性、美观度和抗逆境的能力,进行了多方面选择。最终选出比较好的材料是钢板。
施工资质条件
施工单位必须具备下列条件:
(1) 具有注册建筑企业特种行业屋面及墙面以外设施工程专业承包资格;
(2) 具有施工现场所需的专业技术人员,并有能够满足工程要求的施工队伍;
(3) 相关职业技术学校或技工学院进行过职业教育,并取得合法证书或经验。
现场勘察
在开始装潢之前,首先需要了解全面场地环境和周围的影响因素,采用CAD测量技术来确定整个建筑的位置和规模。
安装
安装过程中必须严格按照设计图纸和工艺任务及相关规定进行操作。验收、填写监理日志并向班组领导提交安装质量检验记录表。对于整体安装没有问题的,须请求项目经理审核意见并通过审核后经副总带队签字。
吊装
吊装时预埋吊钩必须向内对钩,每个吊装连续题滑动跨度不能超过5m。一块 薄钢板或木板悬挂在三角架上,所有管道固定, 后验收,验收后发现问题,重新整理。
总之,汉中某厂家料棚安装拱形屋顶图纸的设计方案不仅要考虑到外表美观引人,还得保证材质耐用性能和防渗透效果等。在施工过程中,应注意严格操作,确保安全和质量上乘。通过这篇文章,我们可以看到,在陕西省实施此种方案较为简单而有效,越来越多的企业在使用它并走向成功。
