新疆阿克克勒希地区生产牛舍安装拱形屋顶图纸施工图

拱形屋顶厂家 2023-04-25 11:27:54 图纸图集 61871 ℃ 2739 评论

随着养殖业的发展，人们对于动物福利和环保意识的提高，对于养殖场建筑也有了更高要求。

在新疆阿克克勒希地区，一家牛养殖场考虑到气候条件和节约能源成本的因素，选择了拱形屋顶的设计，并成功安装了这样的养殖牛舍。

本文由杰达钢构技术员胡子豪为大家讲解。

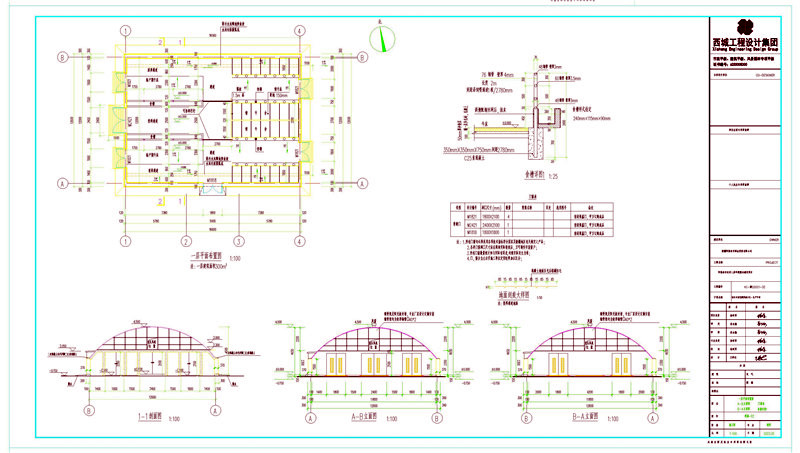

首先我们可以看出这是屋面平面布置图和剖视图，跨度为12米，拱高为3米。矢跨比为0.24。

长度为16.56米，总面积为200平方米。地面上铺一层多孔砖，孔朝上50mm厚沙垫层，100厚细石C25混凝土地面。

1.5米高370厚粘土多孔砖墙面层做法详室内装修表。

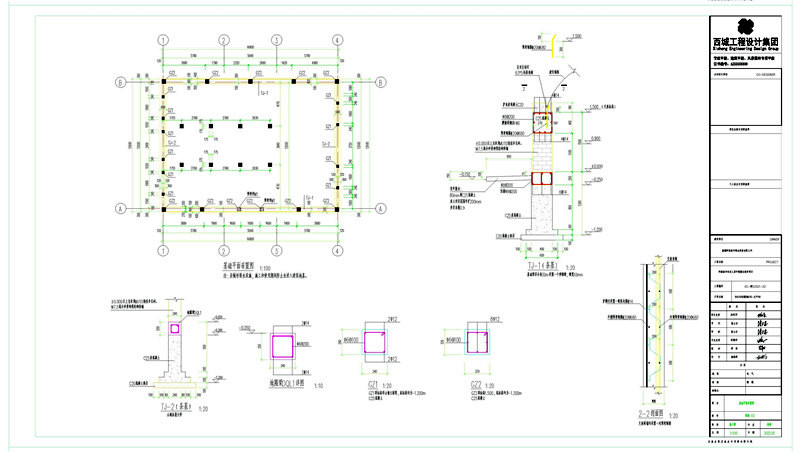

这是基础平面布置图，下面为钢柱的细节图，最下层为C20混凝土垫层，上为C25素混凝土。

主体结构：钢骨架+夹芯彩板

该牛舍采用钢骨架加夹芯彩板的主体结构，并打造出一座6米跨度、3.5米拱高的半圆拱形屋顶。半圆拱形减少了冷气的流通，可以使得温度更稳定以适应寒冷的天气；同时，夹芯彩板的双面涂铝和泡沫填充材质则有较好的保温性和隔音性能，减少了室内外换风量，降低了室内温度浮动范围。

结构特点：强度高、抗风能力强

该养殖牛舍的拱形屋顶使用高强度及耐腐蚀性能良好的轻钢结构与铝锌合金彩板相联接。经过仔细的设计、计算和分析，确保了其强度和抗风能力，同时利用不同材质，不同肋距和不同曲率进行设计计算，以满足各种环境的需求。

细节处理：檩条加工精准

为保证拱型屋盖的稳定性和可靠性，建造人员采取了精细化的工艺对细节进行处理。对于檩条的制作和加工更是要做到精准，在制作中加入压花工艺，增加连接点与桁架的摩擦力，并且让每个檩条孔位、长度都要精准计算匹配，进而测试，以达到最佳拱抗风性能。

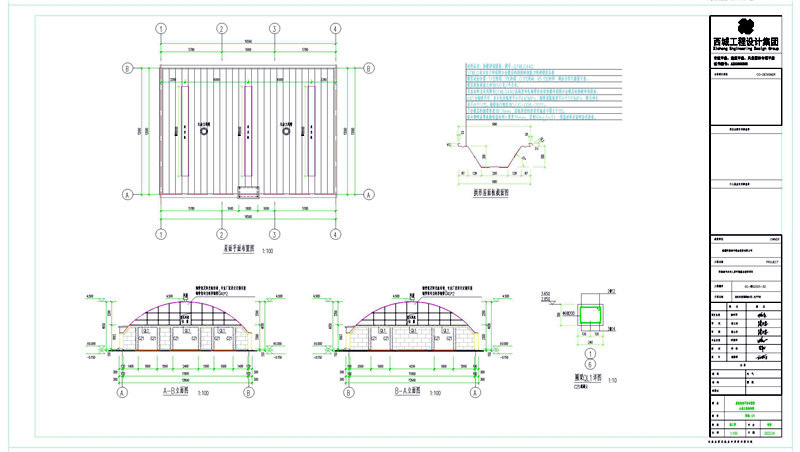

这也是基础平面布置图和立面图，彩钢瓦的材料品名：热镀锌铝镁卷；牌号：QTWLG440，QTWLG表示由于锌铝镁合金镀层的超级耐蚀能力的超级涂层板镀层成份含量：11%的铝，3%的镁，0.2%的硅，85.5%的锌，剩余为其它微量元素。

镀层厚度两面之和为150克/平方米。屋盖材料为采用牌号QTWLG440高强度冷轧钢带经连续热镀锌铝镁合金镀层的热镀锌铝镁卷。440为钢级代号，表示抗拉强度不小于440MPa、钢带屈服强度不小于335MPa，断后伸长率不小于17%。钢带执行规范为Q/JG-008-2021。

不含镀层的钢带厚度为1.2mm，基板厚度的供货负偏差不得大于3%。板内侧喷涂聚氨酯保温材料（厚度35mm，容重50kg/m3），保温材料表面喷涂乳胶漆。

图纸设计

在此设计中采用电子CAD绘图，并进行多次反复修正，更新出三维百分之百一致的作品。

施工图

由于养殖牛舍属于基础设施工程，因此在施工前需要自行检查资源和完善工具，以更好地执行图纸运用。同时，在施工过程中也需严格按照施工图纸和设计方案进行操作，并遵守相关安全法律法规。

该新疆阿克克勒希地区生产牛舍拱形屋顶的设计与安装成功实现了智能化和科学化的建造需求。通过提高材质质量、优化结构的方式，再加上精准的图纸施工图的实施，保证了养殖场牛舍的稳定性、强度及抗风能力强，有效延长了设施的使用寿命，并进一步保障了动物的福利及经济收益。

上面就是关于新疆阿克克勒希地区生产牛舍安装拱形屋顶图纸施工图的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
