南京某公司安装跨度为10.8米拱形屋顶图纸

拱形屋顶厂家 2023-04-25 11:09:03 图纸图集 1677 ℃ 0 评论

随着城市化和工业化的不断发展，建筑行业的需求也变得越来越多样化。在建筑结构设计中，采用拱形屋顶的倾向越来越普遍，这是因为拱形屋顶具有诸多优点，如抗风、抗震、轻量等特点，逐渐成为了建筑行业应用广泛的一种类型。

本文主要介绍南京某公司安装拱形屋顶跨度为10.8米的拱形波纹钢屋盖的设计方案和实施过程。

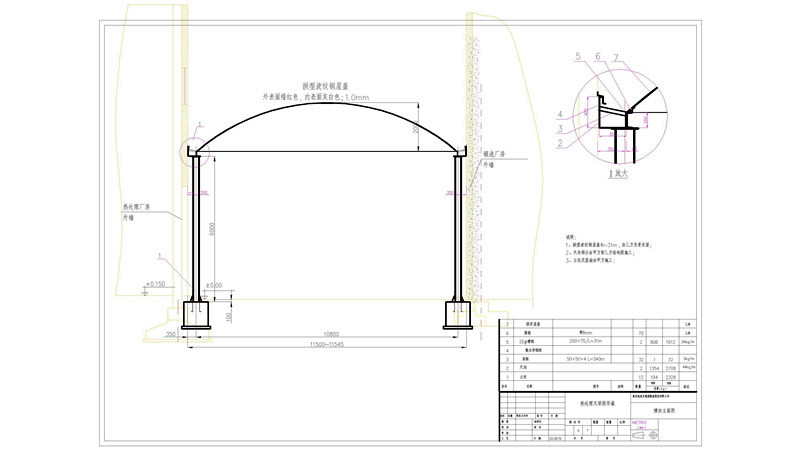

这是拱形屋顶的立面图，外表面绯红色，内表面灰白色，厚度1.0mm。

锻造厂房外墙与立柱之间的距离为0.35m，

说明：

1、拱型波纹钢屋盖长~31m，由乙方负责安装；

2、天沟部分由甲方按乙方结构图施工；

3、立柱及基础由甲方施工；

一、拱型波纹钢屋盖的设计

主要结构：大曲率拱形钢骨架+波纹钢板

大曲率拱形钢骨架是该拱形波纹钢屋盖的主体结构，以其强大的承载能力和耐久性表现出色，同时加上波纹钢板结合更富美观性。

构造特点：优良的承重能力和抗风能力

该拱形波纹钢屋盖旨在满足高强度、轻质化的设计要求，因此在拱骨设计上采用优良的承重能力和抗风能力的方案。利用不同材质，不同肋距和不同曲率进行设计和计算根据预测正常风、大风、超大风等情况下的牵引、抗拉、抗压性。

材料选择：优质型号的波纹钢板

对于头部覆盖件采用较好的多彩钢瓦制作后防潮垫卡在钢桁架上方，隔离了自然界的阳光与降雨，更有效保证整个工程对自然条件的适应性。

二、实施过程

施工环境评估

在施工开始前，首先需要评估施工环境，确定施工区域内是否存在任何可能影响到工程进展或成品质量的因素（如道路交通、天气、周边环境等），并相应地做好措施以确保每一位工人安全。

屋面材料制备

在施工现场，打算建造拱顶屋顶两侧标线，以确保钢骨架的高度和位置。而波纹钢板则需在工厂提前加工生产，尺寸、数量以及成分比例都需要在制作前准确测量并计算。

安装

在实际安装时，每一个波纹钢板均需按照设计方案放置，并通过专业工人进行焊接、固定，保证其牢固性和稳定性。随着整个屋面表面逐渐填满波势彩钢板，屋顶内部的体量支撑也将更加完善。

三、总结

总之，跨度为10.8米，拱高为2米厚度为1.0mm的拱形波纹钢屋盖项目是一项十分具有挑战性的设计工程。然而，在合理的方案设计、精细的施工过程和科学合理的材料选择下，项目完成非常成功且效果令人满意。
