武汉双层拱形屋顶厂房设计案例与结构详解

双层拱形屋顶是大跨度工业建筑的优质解决方案。与单层拱形屋顶相比，双层结构提供了更好的隔热、隔音和保温效果，特别适用于对温度湿度敏感的仓库和生产车间。本文为您详细介绍武汉地区双层拱形屋顶厂房的设计方案、结构要点及施工工艺。

双层拱形屋顶的结构组成

外层结构

双层拱形屋顶的外层采用彩涂卷钢板，规格和特点如下：

• 厚度1.1mm，采用TS280GD-Z彩涂卷
• 涂层为彩色涂装，常见颜色为海蓝色、瓦灰色等
• 表面波纹设计，增强排水和防水性能
• 焊接连接方式，保证气密性和防水性

隔热层与内层

双层拱形屋顶的保温隔热方案包括：

• 中间隔热层：玻璃棉或岩棉，厚度40-50mm
• 隔热层外表面：防潮层处理
• 内层钢板：1.1mm厚彩涂卷，与外层相同规格

双层拱形屋顶的支撑体系

托板设计

双层拱形屋顶的关键支撑构件为托板，技术要点如下：

• 材质：Q345冷轧钢板，厚度8mm
• 形状：通过折弯加工成特殊形状，具有足够的强度和刚度
• 折弯角度：45度，下长10cm，上长15cm
• 支撑方式：焊接在H型钢梁上，分布间距通常为1.5-2米

支撑三角铁

为了增强托板的稳定性，在托板上焊接支撑三角铁：

• 材质：等边角铁，规格10cm×10cm
• 高度：与隔热层厚度相匹配，确保屋面平整
• 间距：按设计图纸均匀分布，通常间距为1-1.5米

防风防水与连接方案

钢丝绳拉固

双层拱形屋顶采用钢丝绳下拉增强抗风性：

• 钢丝绳规格：M20，高强度镀锌钢丝绳
• 下拉方式：从拱顶向两侧下拉至梁面，间距3-5米
• 拉固方式：采用M27花篮螺丝收紧，两端各一个
• 预紧力：需按设计要求严格控制，防止过紧导致变形

螺栓连接

屋盖板与支撑结构的连接采用高强度螺栓：

• 螺栓规格：M10或M12高强度螺栓
• 间距：200-250mm，确保板材紧固
• 防松装置：采用防松垫圈和双螺帽，防止振动松动

典型工程案例 - 武汉24米×101米工程

工程基本信息

本案例为武汉地区粮库仓间的双层拱形屋顶工程，主要参数如下：

• 跨度：24米
• 长度：101米
• 总面积：约2400平方米
• 建筑类型：砖混结构基础，钢结构屋盖
• 用途：粮食储备库仓间罩棚

设计方案细节

该工程的双层屋顶由以下部分组成：

• 托板：Q345钢板8mm厚，折弯45度，下长10cm上长15cm
• 支撑：10cm等边三角铁作纵向支撑，间距均匀分布
• 防风：下拉M20钢丝绳，两端用M27花篮螺丝收紧
• 隔热：中间0.4mm厚玻璃棉保温层
• 内外板：均采用1.1mm厚TS280GD-Z彩涂卷

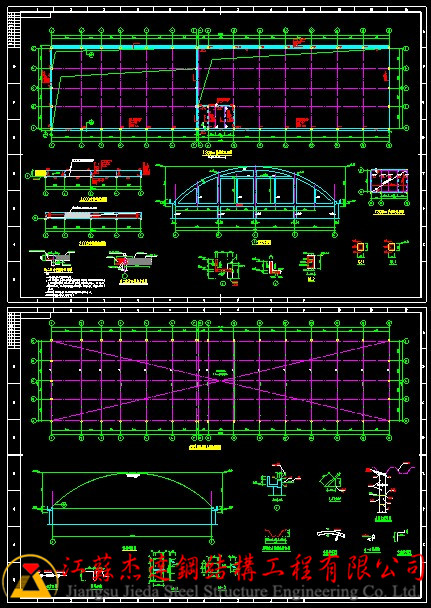

结构图纸详情

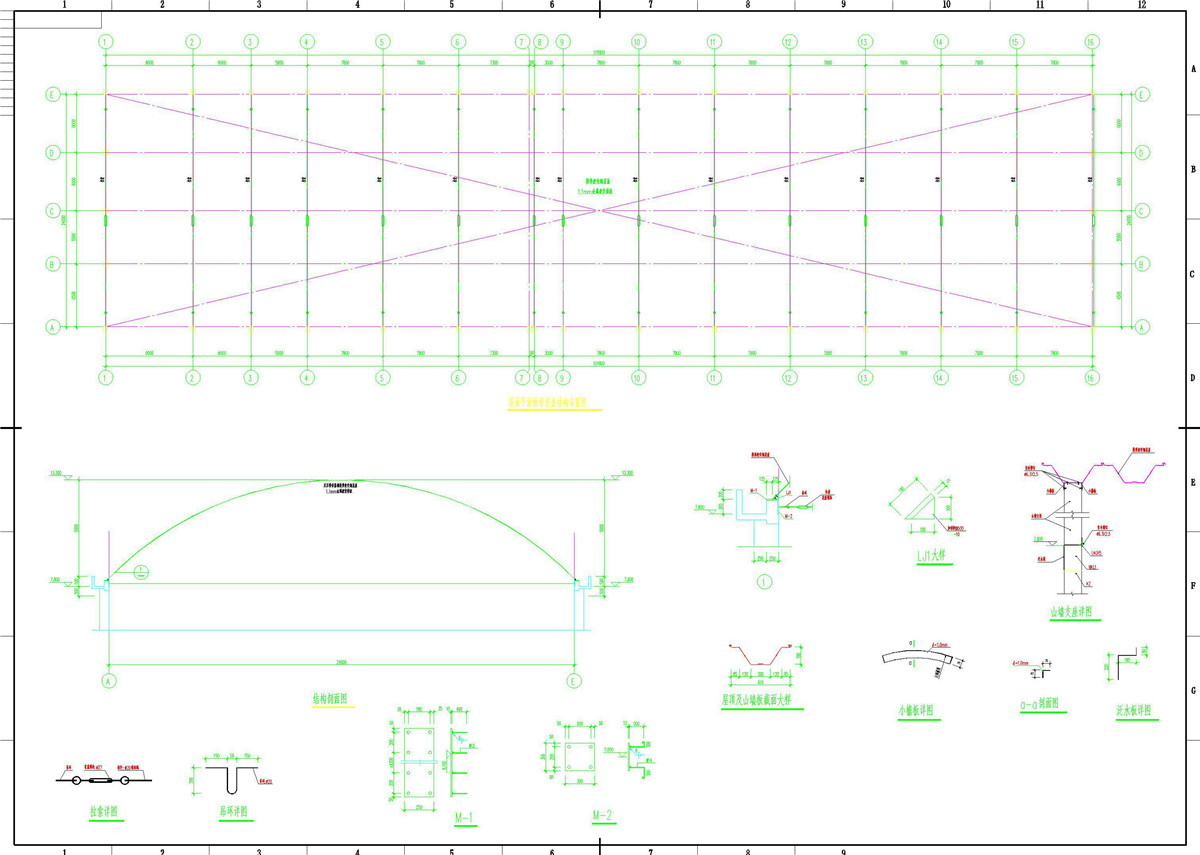

该工程的完整图纸包括总体平面图、拱形屋顶详图、托板详图、支撑系统细部等。下图为拱形屋顶在粮库的应用示意：

双层拱形屋顶的施工流程

主要施工阶段

双层拱形屋顶的施工通常分为以下几个阶段：

• 基础检查：验收原有建筑结构，确认梁面标高和平整度
• 托板焊接：在H梁上焊接托板和支撑三角铁
• 拱板吊装：分段吊装外层拱形钢板，逐块拼接
• 隔热层铺设：铺设玻璃棉隔热层和防潮层
• 内板吊装：安装内层拱形钢板，螺栓连接
• 钢丝绳拉固：安装下拉钢丝绳和花篮螺丝，调整预紧力
• 防水收尾：处理接缝防水，补漆防腐

常见问题解答

为什么需要玻璃棉隔热层？

玻璃棉隔热层具有保温、隔音、防火等多重功能。在粮库中，隔热层可以防止仓内温度与外界温度的急速变化，保护储粮品质。同时，隔热层也能降低冬季凝露问题。

双层屋顶的防水如何处理？

防水处理通过多个环节实现：外层彩涂卷本身具有防水性，波纹设计有利于排水；内层与外层之间的玻璃棉吸收任何微量渗透的水分；接缝处采用防水胶或铝合金盖板严密封闭；屋顶与墙体的连接处单独处理防水，防止边缘渗漏。

钢丝绳拉固的预紧力如何控制？

钢丝绳的预紧力通过花篮螺丝调整。过紧会使屋面变形，影响防水效果；过松则达不到防风效果。通常按照设计规范，使用张力计逐条调整，使各根钢丝绳受力均匀。

小结

双层拱形屋顶是粮库、冷库等专业建筑的优质屋盖形式，结合了拱形结构的跨度优势和双层隔热的性能优势。江苏杰达钢结构工程有限公司在双层拱形屋顶的设计、加工、施工方面拥有丰富经验。若您的仓库或生产车间需要建造或改造双层拱形屋顶，欢迎联系我们获取专业的工程设计和施工方案。
