江苏常州24米拱形屋面菜市场工程设计图纸详解

拱形屋面在现代商业建筑中应用日益广泛，特别是在菜市场、农贸市场等需要大跨度覆盖的公共设施中。江苏常州某综合农贸市场项目采用24米跨拱形屋顶设计，结合砖混基础结构，为开放式菜市场的经营管理提供了高效、防水、美观的覆盖方案。

工程基本情况

本工程位于江苏省常州市，是圩塘地区综合农贸市场的屋面工程。项目采用拱形波纹钢屋面覆盖砖混结构建筑，为常州市民提供了现代化的菜市场交易场所。

工程主要参数

• 建筑用途：综合农贸市场（菜市场）
• 屋顶跨度：24米
• 屋顶长度：约66米
• 屋顶形式：拱形波纹钢屋盖，无梁无檩结构
• 下部结构：砖混结构
• 墙体厚度：40厘米
• 屋面板材：上海宝钢彩涂卷，1.1毫米厚
• 屋面颜色：海蓝色
• 山墙材料：同屋面板材1.1毫米厚
• 总建筑尺寸：24米×66米

工程设计图纸总览

以下为江苏常州农贸市场拱形屋顶的完整设计图纸，展示了从总体方案到细部构造的全方位设计内容。

方案总体展示

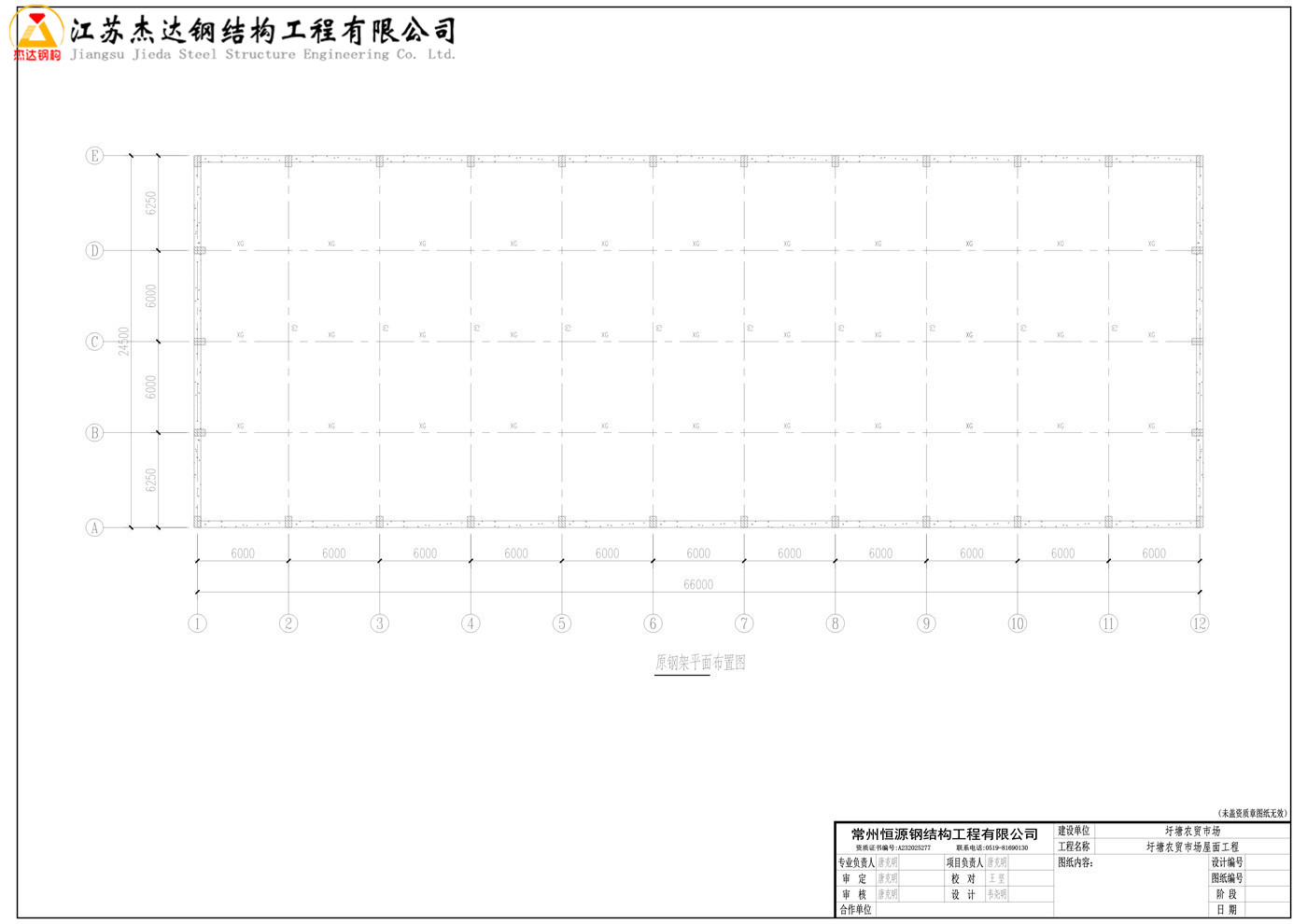

钢架平面布置

下图展示了拱形屋面下部的原有钢架结构平面布置，是整个屋顶结构的基础支撑框架。

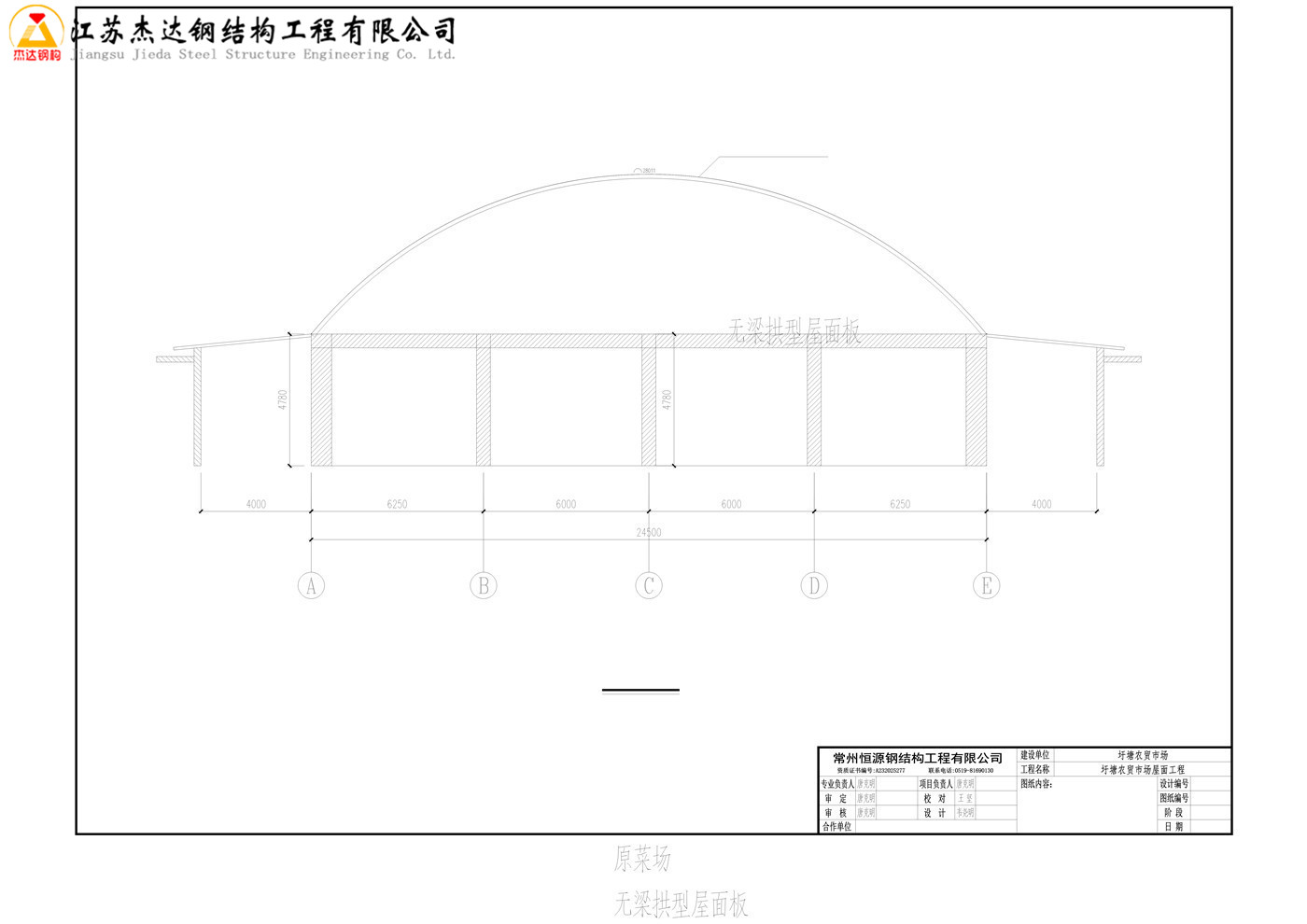

屋面立面图

该图清晰展示了24米拱形屋面的拱形高度和屋面板的铺设方式，是理解屋顶几何特征的关键图纸。

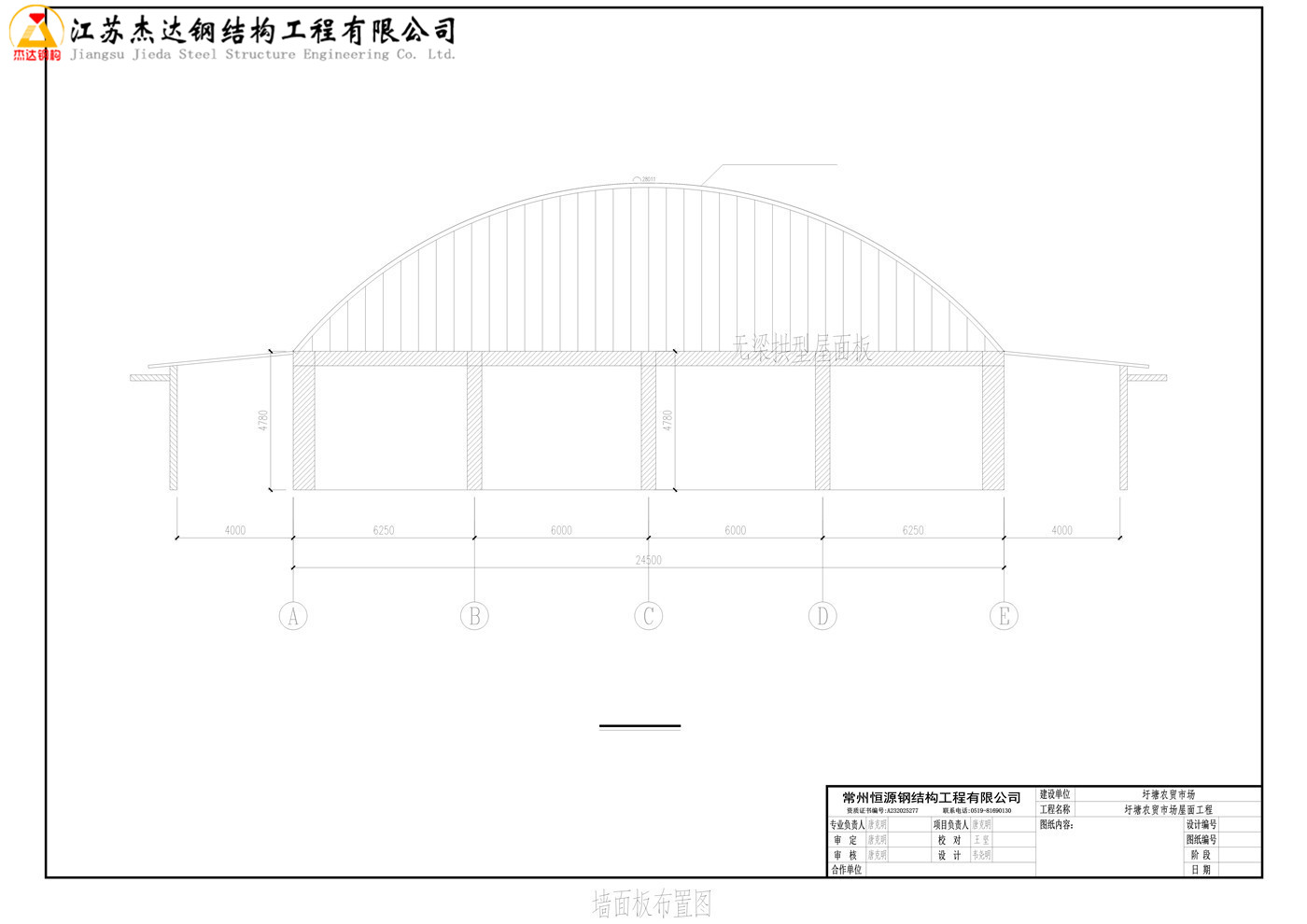

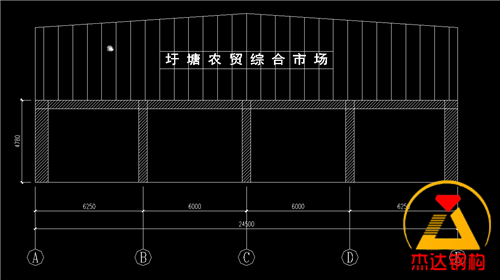

山墙构造

该图展示了菜市场建筑两端的山墙构造，同样采用拱形屋面单元板作为山墙，形成整体和谐的建筑外观。

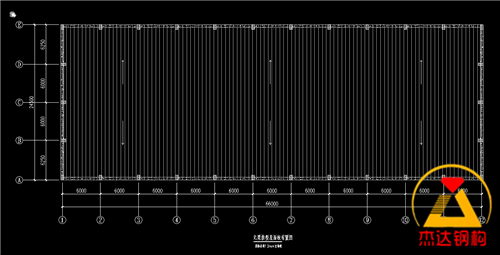

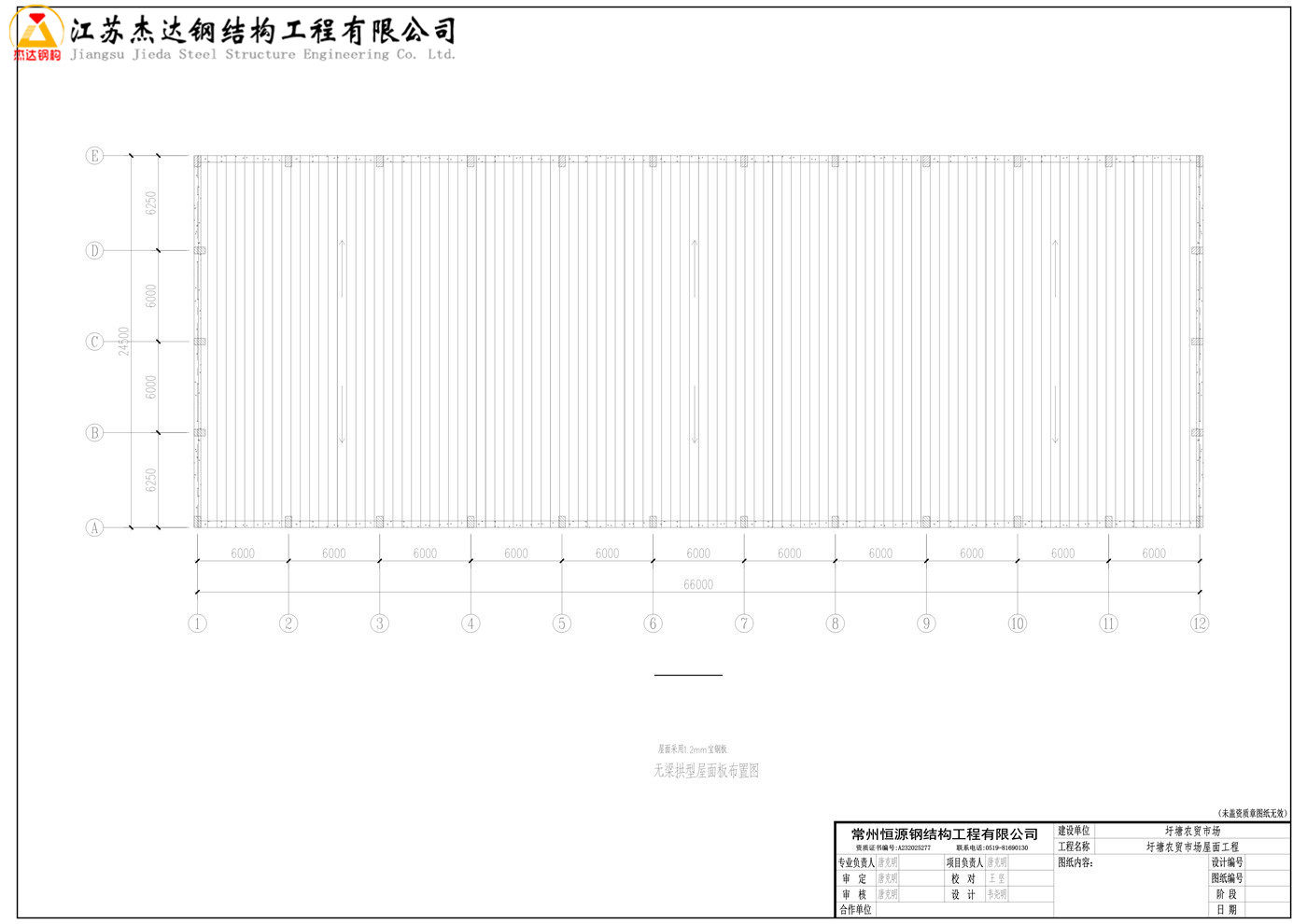

屋面平面布置

下图为屋面的平面布置图，展示了屋顶覆盖范围和整体轮廓。

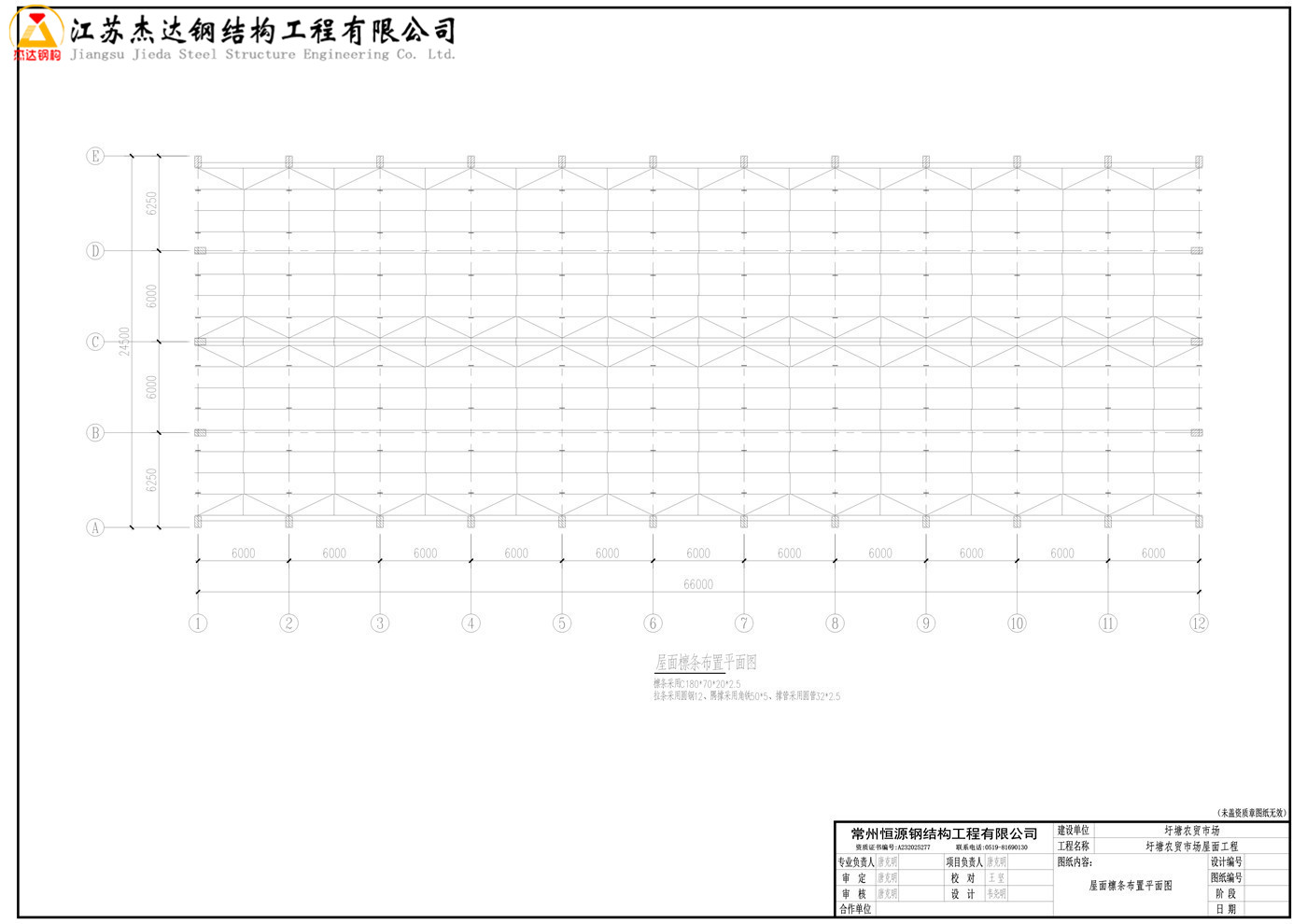

屋面结构布置

该图为拱形屋面的结构布置参考图，说明屋面板的排列方式。值得注意的是，拱形屋面由于其几何特性和刚度，无需传统的梁和檩条支撑。

详细设计图集

以下三份详细设计图纸展示了屋面的节点、连接和防水构造细节。

屋面材料与规格

屋面板材

• 材料来源：上海宝钢
• 板材规格：热镀锌彩涂卷
• 厚度：1.1毫米（较厚规格，承载力好）
• 颜色：海蓝色，与清洁卫生的农贸市场环境相符
• 防腐性能：长期防锈防水，适合南方多雨气候

山墙材料

• 山墙同样采用1.1毫米厚的彩涂卷
• 颜色与屋面一致，形成统一的建筑外观
• 山墙采用拱形屋面板单元铺装，美观耐用

下部支撑结构

拱形屋面安装在砖混结构的建筑上，该结构特点为：

• 承重结构：砖混结构，采用承重砖墙
• 墙体厚度：40厘米，具有足够的承载和隔热能力
• 基础：混凝土基础，与砖墙整体构成稳定的建筑基体
• 屋顶与墙体连接：屋顶钢架或预埋件与墙体可靠连接

拱形屋面的特点与优势

无梁无檩设计

拱形屋面是一种自支撑结构系统，利用拱形的几何特性和波纹的刚度，无需传统的梁和檩条。这一设计优势体现在：

• 屋面空间开敞，无梁阻挡，便于客流通行和货物堆放
• 施工简化，工期短，成本相对较低
• 美观度高，室内无复杂的梁体结构

大跨度覆盖

24米的跨度能够覆盖整个菜市场交易区域，为市民提供宽敞的购物空间，提高了市场的使用效率和用户体验。

防水性能

拱形波纹屋面的设计使雨水能够自然沿着屋面流向两端，结合1.1毫米厚的防水涂层，有效防止了漏水和渗漏。这对于菜市场这样需要保证卫生的场所尤为重要。

色彩协调

海蓝色的屋面颜色既能在日光下清晰可见，也与蔬菜、食品等商品的鲜活色彩相协调，为菜市场营造了清洁、卫生的视觉氛围。

常见问题解答

1.1毫米厚的屋面板在24米跨度下能否承受风载和积雪？

可以。1.1毫米是相对较厚的屋面板规格，结合拱形的刚度设计和波纹结构，能够充分承受设计荷载。江苏地区的风载和雪载要求也相对较温和，此规格完全满足规范要求。

拱形屋面在菜市场这样的高人流量环境中的维护要求是什么？

由于是菜市场，屋面可能会积累一些尘埃、水分和物料残留物。建议定期清洗屋面，检查排水口是否畅通，以及屋面与山墙的接缝是否完好。一般而言，拱形屋面的维护工作量较少，因为其排水性能好，无需复杂的维修。

常州的多雨气候是否会对此屋面系统的防水性能产生挑战？

不会。拱形屋面本身的排水设计和1.1毫米厚的防水涂层足以应对南方多雨的气候条件。关键是确保屋面与墙体、山墙的接缝处理到位，防止侧面漏水。定期检查和保养能够保证长期的防水效果。

小结

江苏常州综合农贸市场的24米拱形屋面工程展示了现代轻钢结构在商业和公共建筑中的应用价值。通过采用高质量的屋面板材、科学的拱形设计和精细的施工工艺，该项目为常州市民提供了安全、卫生、舒适的菜市场交易环境。江苏杰达钢结构工程有限公司在拱形屋面和轻钢结构工程中拥有丰富经验，已为全国各地的农贸市场、商业设施、工业厂房等项目提供专业的设计施工服务，能够满足各类建筑的覆盖需求。
