湖南钢结构机棚连跨拱形屋顶图纸

本份图纸所示的拱形屋顶跨度为25米，长度为274米，总面积为25*274=6850平方米，按图纸要求，本次使用的拱形屋面板材质量要求为镀铝锌压型钢板，双面镀铝锌含量大于100克每平方米，屈服强度大于250mpa，使用的板材厚度为1.5mm，图纸要求的拱形高度为5米。

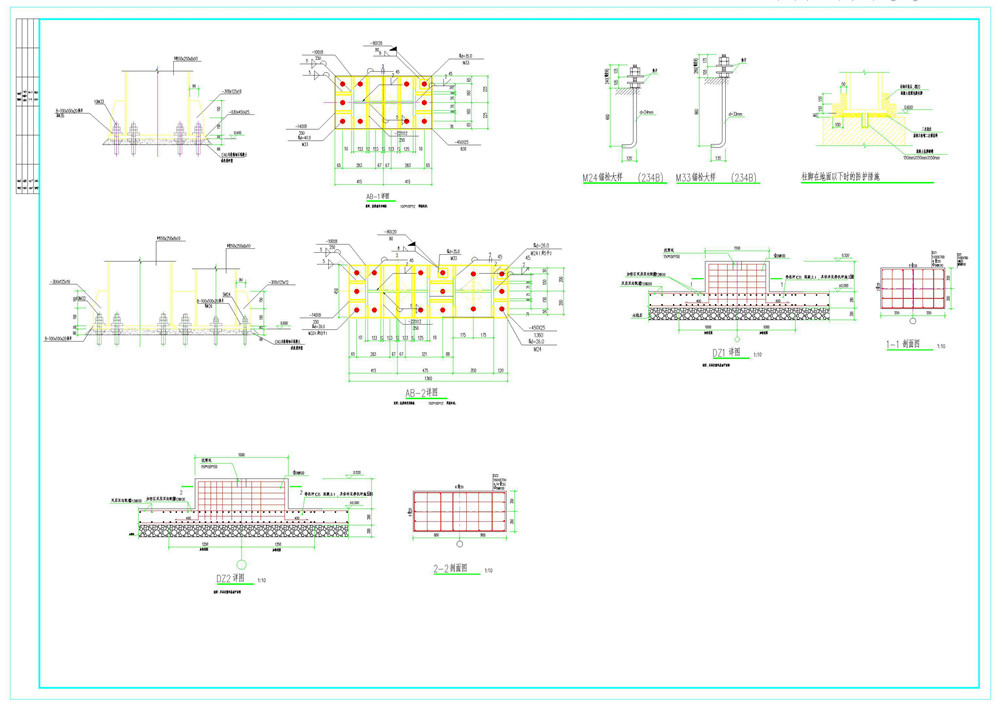

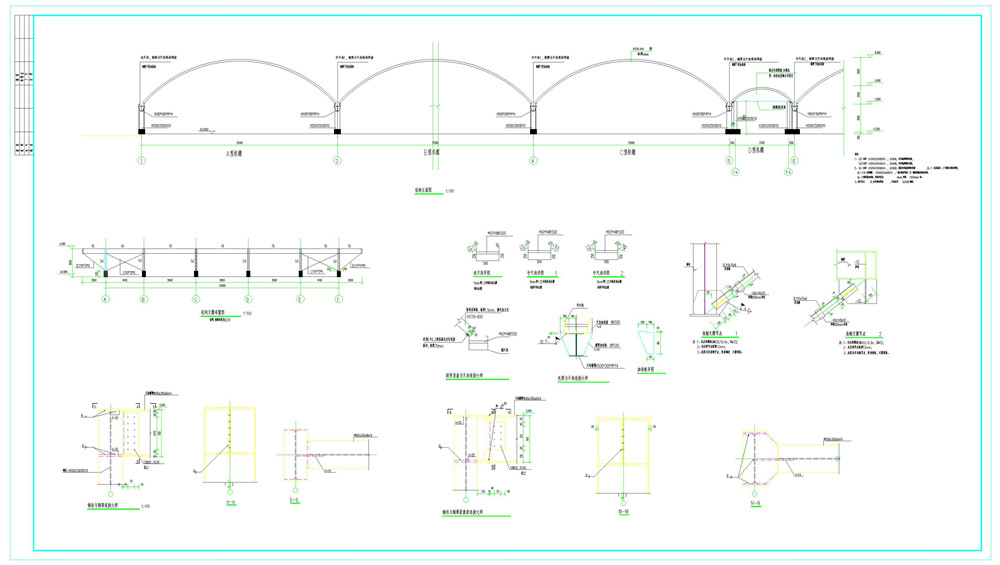

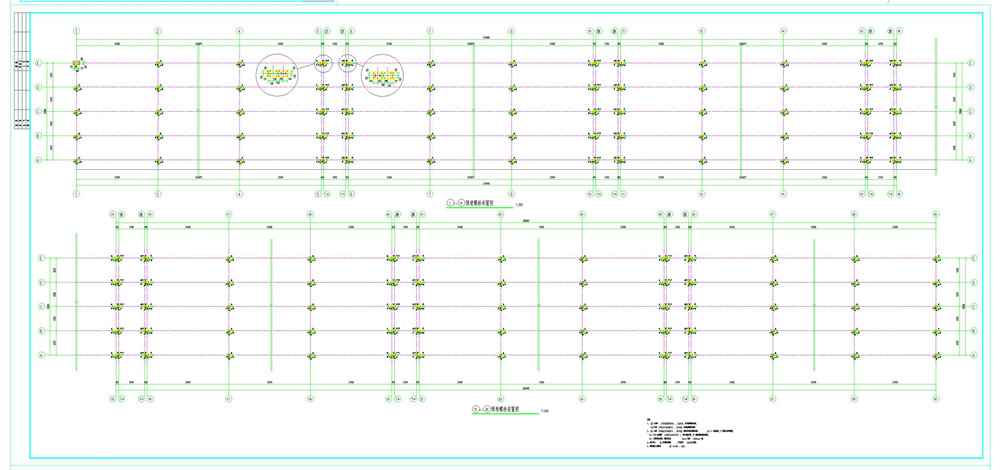

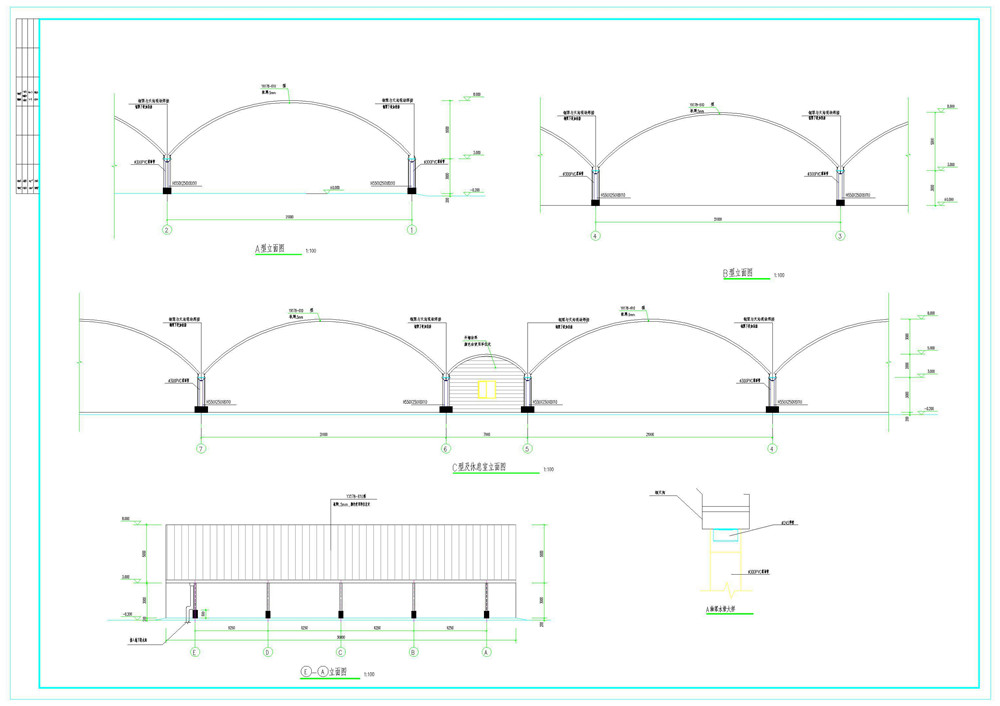

图纸中。另一部分为连跨拱形屋顶，下部结构为钢结构，在钢柱的上方安装拱形屋顶。如图中所示，我们需要使用H550×250×8×10的H钢作为钢柱，在钢柱的上方焊接钢天沟在钢天沟。的内侧焊接一道角钢在角框上焊接托板，在托板上进行拱形屋顶的安装，连跨的拱形屋顶跨度为21米，长度为100余米，两块拱形屋顶中间还要做一个小的拱形屋顶，跨度为6米，在拱形屋顶的内侧需要使用银灰色的铝塑板内部龙骨装修公司二次设计。

该厂房屋顶的建设项目使用拱形屋顶作为主要的屋面结构，优点是施工速度快，内部空间开拓，能存储更多的机械设备。

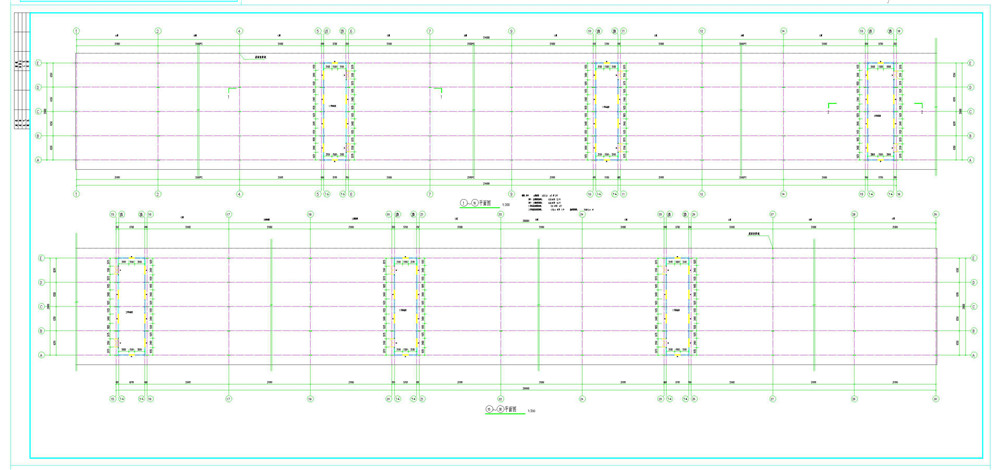

拱形屋顶图纸

设计要求

四、屋面工程

4.1本工程屋面防水等级为Ⅱ级,屋面构造做法见“JZ-3”。金属板屋面的构件及配件应有产品合格证和性能检测报告,其材料的品种、规格、性能等应符合设计要求和产品标准的规定。

4.2.1

屋面做法:1.5mm厚拱形波纹钢,型号为YT6118.

4.2.2

屋面板材质要求:镀铝锌压型钢板,双面镀铝锌含量≥100g/m,屈服强度≥250MPa,2PE涂层,涂层厚度≥20μm,颜色由业主确定。

4.2.2

其他有关要求见《压型钢板、夹芯板屋面及墙体建筑构造(01J925-1)》及《压型钢板、夹芯板屋面及墙体建筑构造(二)》(08J925-2)。

4.2.3

承包商对屋面系统的整体质量全面负责,应根据气象资料对屋面系统进行深化设计并进行计算,确保使用安全,采取有效措施,做好防水泛水构造,构造设计应经过设计院确认后方可制造安装。

4.3.3

块体材料、水泥砂浆、细石混凝土保护层与女儿墙或山墙之间,应预留宽度为30mm的缝隙,缝内宜填塞聚苯乙烯泡沫塑料,并应用密封材料嵌填。

4.3.4

找平层设20mm宽分格缝,缝内填防水密封膏。

4.3.5

设施基座与结构层相连时,防水层应包裹设施基座的上部,并应在地脚螺栓周围做密封处理。

4.3.6

屋面天沟、女儿墙、设备基础、管道穿屋面处应做好防水处理,泛水做法详见《屋面建筑构造》(12J201),位置见结构专业施工图。

4.4

内排水雨水管采用UPVC圆管,管径详见水道专业施工图。

4.5

屋面天沟采用5mm厚钢板天沟制作。

4.6

屋面防水层必须待屋面预埋管线、预埋件、出防水层设备管线等构配件施工完毕后,再进行施工,已施工完毕的防水层不得被破坏,防水卷材应由专业防水工程队伍施工或技术指导。

4.7

屋面系统承包商应做好屋面排水系统及屋面防雷系统的协调,并做好截面不清晰处的细部处理。钢板天沟的固定由屋面系统承包商负责。承包商应根据当地气候条件做好屋面的防风及抗风揭试验。

4.8

屋面配套附件质量要求应与主材相匹配,建材质量应符合《屋面工程技术规范》
