浙江杭州桐庐粮库仓间罩棚拱形屋顶图纸

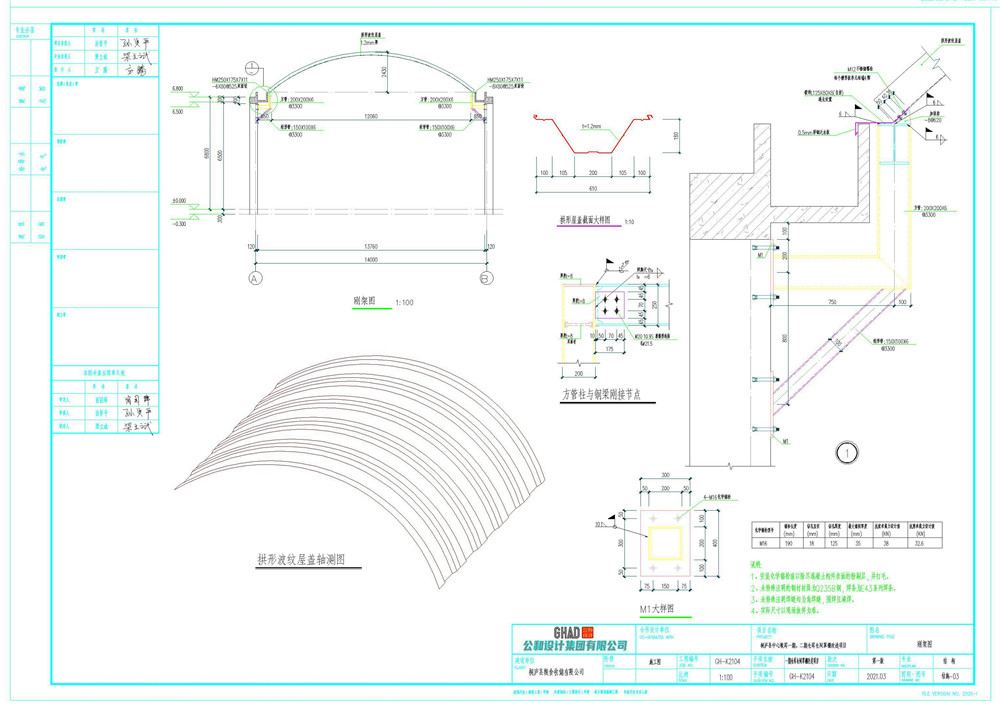

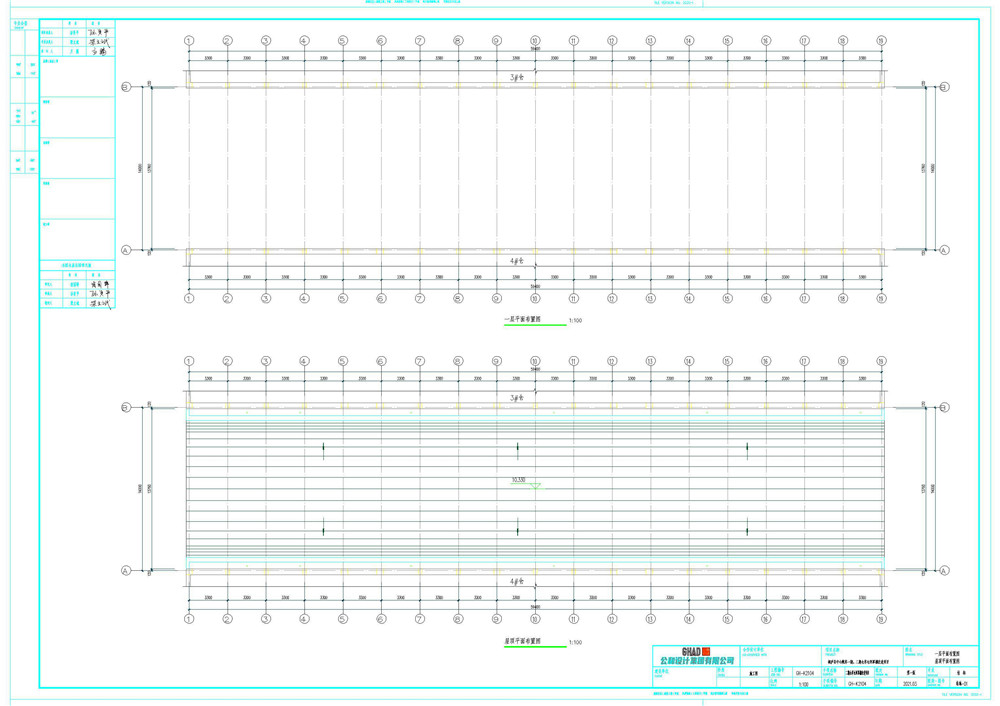

这是浙江杭州桐庐某粮食储备库的仓间罩棚图纸，本次需要的仓间罩棚跨度为14米，长度为59.4米，罩棚的结构为拱形波纹钢屋盖结构，使用的板材厚度为1.2mm厚度，本次使用的下部结构为钢结构，我们首先在墙体上用化学螺栓打上预埋铁板，然后在该预埋铁板上焊接上200×200×6的方管钢牛腿，每间隔3.1米1道，在方管的上方，我们安装sm250×175×7×11的工字型钢，在工字钢上我们焊接上钢托板，最后将我们的拱形屋顶安装在该钢托板上。

需要我们施工的拱形波纹钢屋盖的型号是914-610型，它的宽度是610mm，高度是180mm，在安装拱形屋顶的时，我们要在拱形屋顶与钢托板的下方安装一道0.5mm厚度的彩钢泛水板。

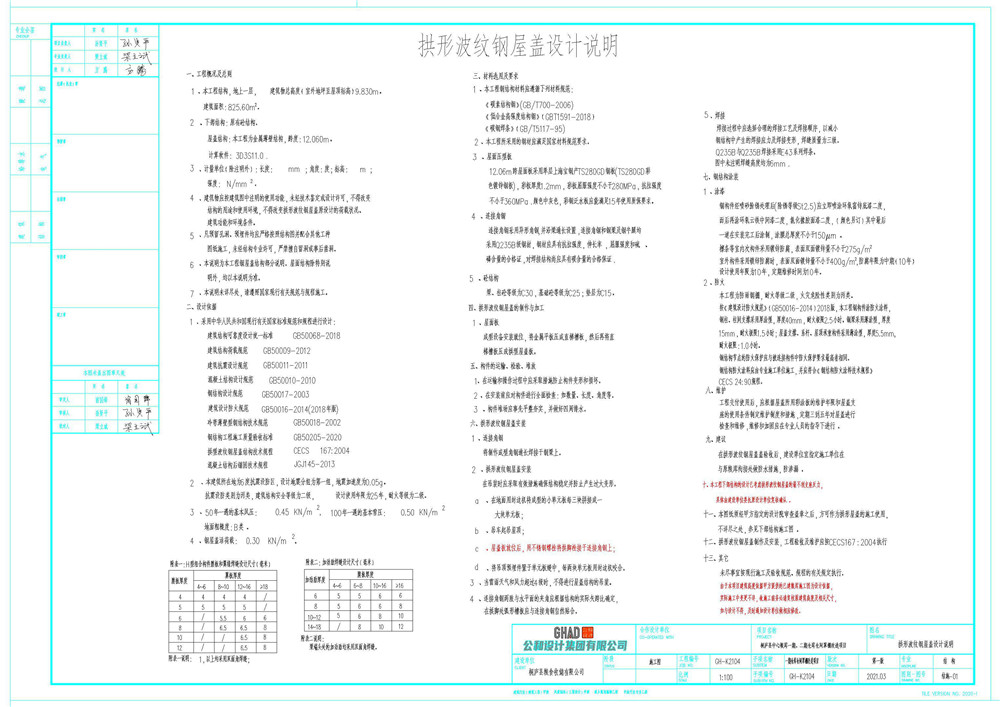

拱形屋顶施材料选用及要求

1 、本工程钢结构材料应遵循下列材料规范:

《碳素结构钢》(GB/T700-2006)

《低合金高强度结构钢》(GBT1591-2018)

《碳钢焊条》(GB/T5117-95)

2、本工程所采用的钢材应满足国家材料规范要求。

3、屋面压型板

12.06m跨屋面板采用单层上海宝钢产TS280GD钢板(TS280GD彩色镀锌钢板),彩板厚度1.2mm,彩板屈服强度不小于280MPa,抗拉强度不小于360MPa .颜色中灰色,彩钢泛水板应能满足15年使用质保要求。

4、连接角钢

连接角钢采用异形角钢,并沿梁通长设置 ,连接角钢和钢梁及钢牛腿均采用Q235B级钢材,钢材应具有抗拉强度,伸长率 ,屈服强度和硫  、磷含量的合格证 ,对焊接结构尚应具有碳含量的合格保证 .

5、砼结构

梁、柱砼等级为C30,基础砼等级为C25;垫层为C15。

四、拱形波纹钢屋盖的制作与加工

1、屋面板

成型设备安装就位,将金属平板压成直梯槽板,然后再将直梯槽板压成拱型屋盖板。

五、构件的运输、检验、堆放

1、在运输和操作过程中应采取措施防止构件变形和损坏。

2、在安装前应对构件进行全面检查:如数量、长度、角度等。

3、构件堆场应事先平整夯实,并做好四周排水。

六、拱形波纹钢屋盖安装

1、连接角钢

将制作成型角钢通长焊接于钢梁上。

2、拱形波纹钢屋盖安装

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、吊车起吊屋顶;

c、屋盖板就位后,用不锈钢螺栓将拱脚栓接于连接角钢上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

3、当雷雨天气和风力超过4级时,不得进行屋盖结构的吊装。

4、连接角钢两肢与水平面的夹角应根据结构的实际矢跨比确定,在拱脚处弧形槽板应与连接角钢自然贴合。
